压力容器及军车用重型可调铰链结构

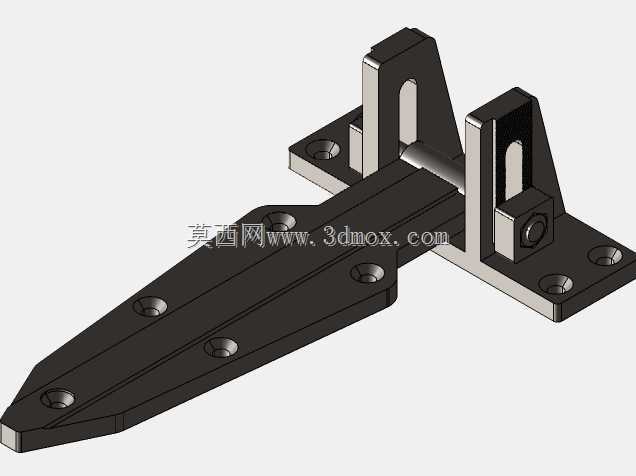

这款重型可调铰链的结构设计，首先围绕高载荷工况下的连接可靠性展开，在压力容器舱门、军用车辆侧开舱门这类需要频繁启闭、同时承受振动冲击与密封预紧力的场景中，普通薄板冲压铰链极易出现销轴变形、安装座撕裂、合页错位漏缝的问题，该结构从受力路径上做了针对性优化。从安装边界来看，两个固定安装座分别设置了带沉孔的螺栓过孔，安装面做了铣平处理，保证与设备基体贴合时无间隙，避免螺栓受附加弯矩；活动页板采用长条形锥头结构，沿长度方向排布多组安装孔，可适配不同厚度的舱门蒙皮与加强筋布局，页板与固定座之间的销轴采用大直径圆柱销配合，销孔配合公差选取过渡配合，既保证转动无卡滞，又能控制径向窜动量在0.1mm以内，满足压力容器舱门的密封对位要求。可调功能的实现依托固定座上的腰型槽与锁紧螺栓结构，安装时可先松脱锁紧件，微调活动页板的前后位置与开合角度，补偿舱门焊接变形、密封胶条压缩量不均带来的装配误差，调整到位后拧紧侧方锁紧螺栓即可锁死位置，避免长期使用后出现铰链移位导致的舱门漏风、密封失效问题。设计过程中特意将固定座的立板做了加厚处理，立板与底板之间设置三角加强筋，将销轴传递的载荷直接分散到底板的安装螺栓组上，避免应力集中在立板根部；活动页板的截面采用变厚度设计，靠近销轴的受力端厚度更大，向锥头端逐步减薄，在保证整体抗弯强度的前提下控制构件自重，不会给舱门增加过多额外负载。实际选型时需要注意，该铰链的转动角度范围适配90度到180度的侧开舱门，安装时需保证两个固定座的同轴度误差不超过0.2mm，否则会出现启闭卡涩、销轴偏磨的问题；相较于普通铰链，这款结构的抗剪切载荷能力提升三倍以上，能够承受车辆越野工况下的连续振动冲击，也能满足压力容器泄压时舱门受到的瞬时冲击载荷要求，不需要额外增加锁止辅助构件，配合页板端部的门闩结构即可实现舱门的闭合锁止，减少舱门周边的配件排布空间，给密封胶条、管线布置留出足够余量。
