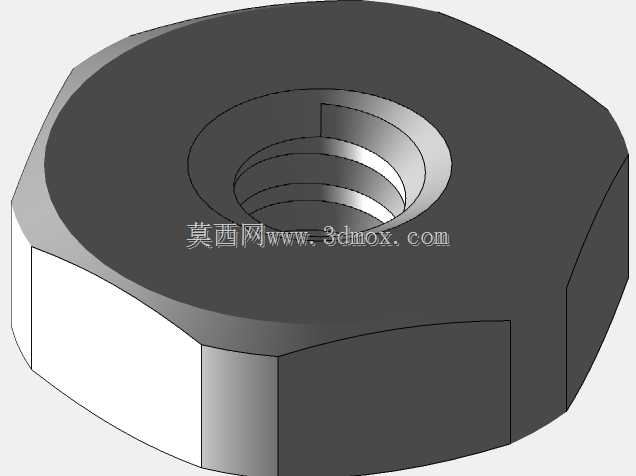

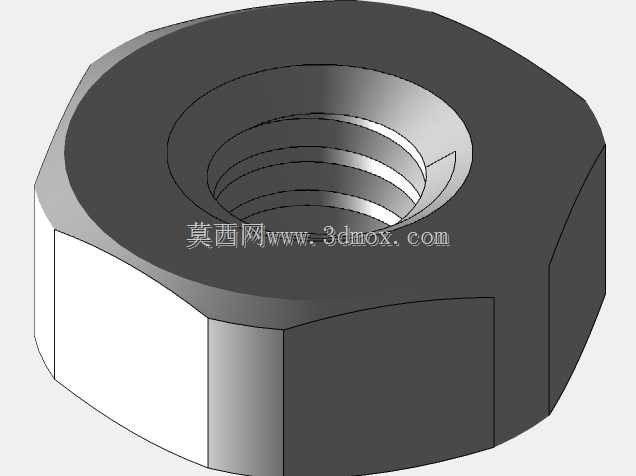

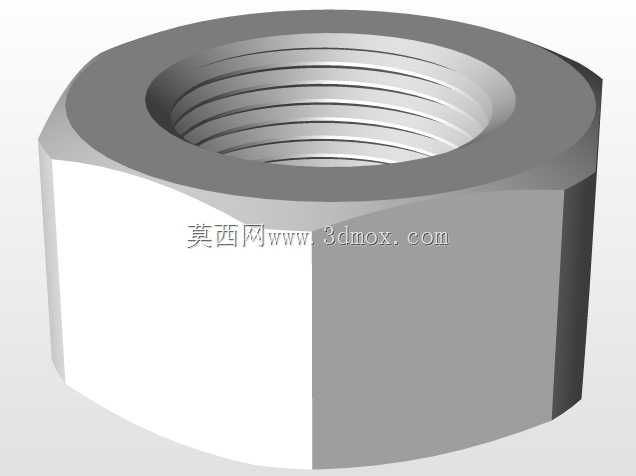

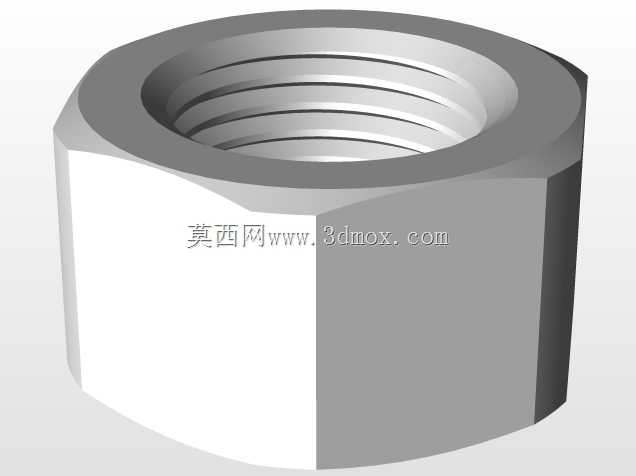

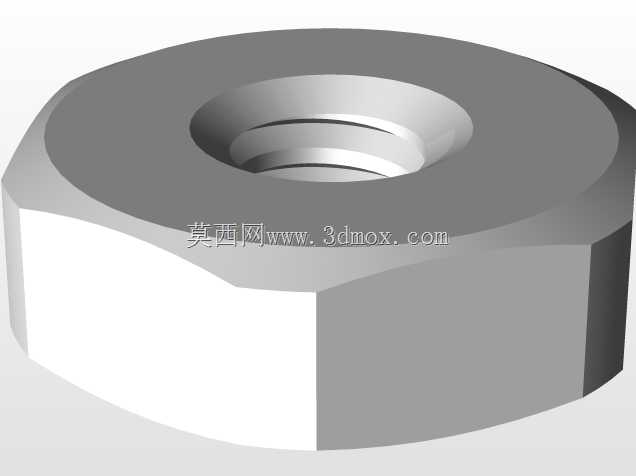

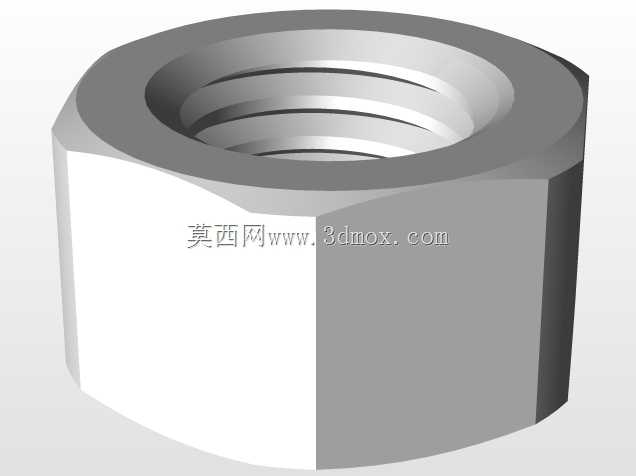

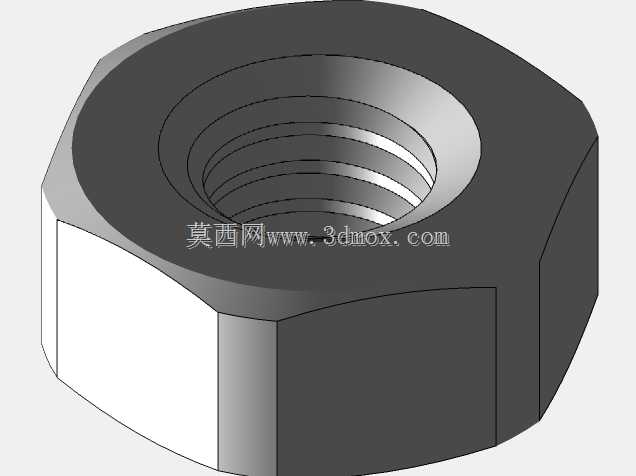

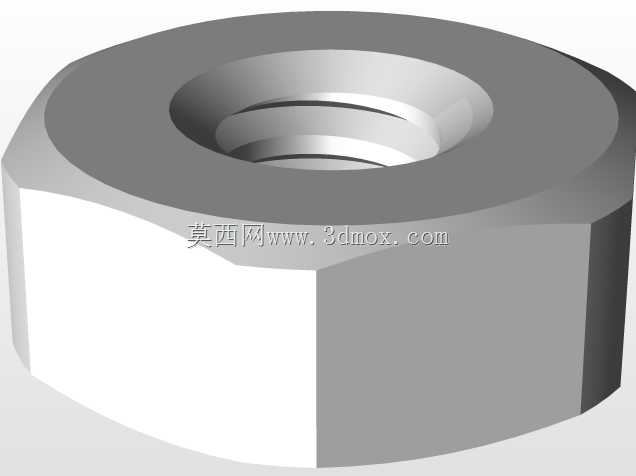

DIN934标准六角锁紧螺母结构设计

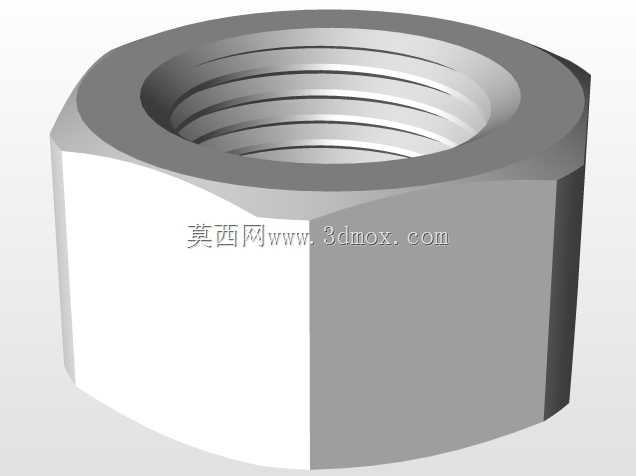

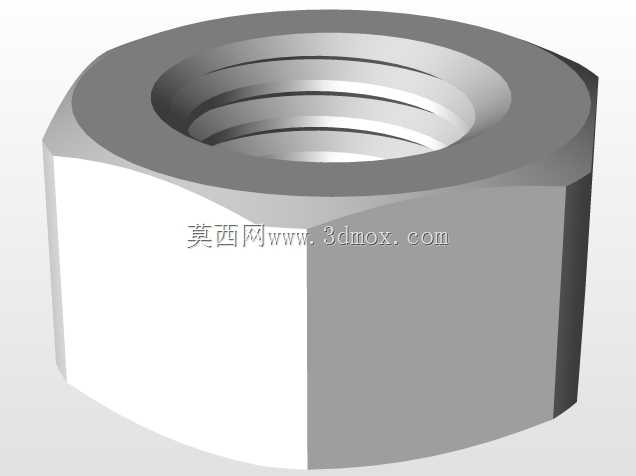

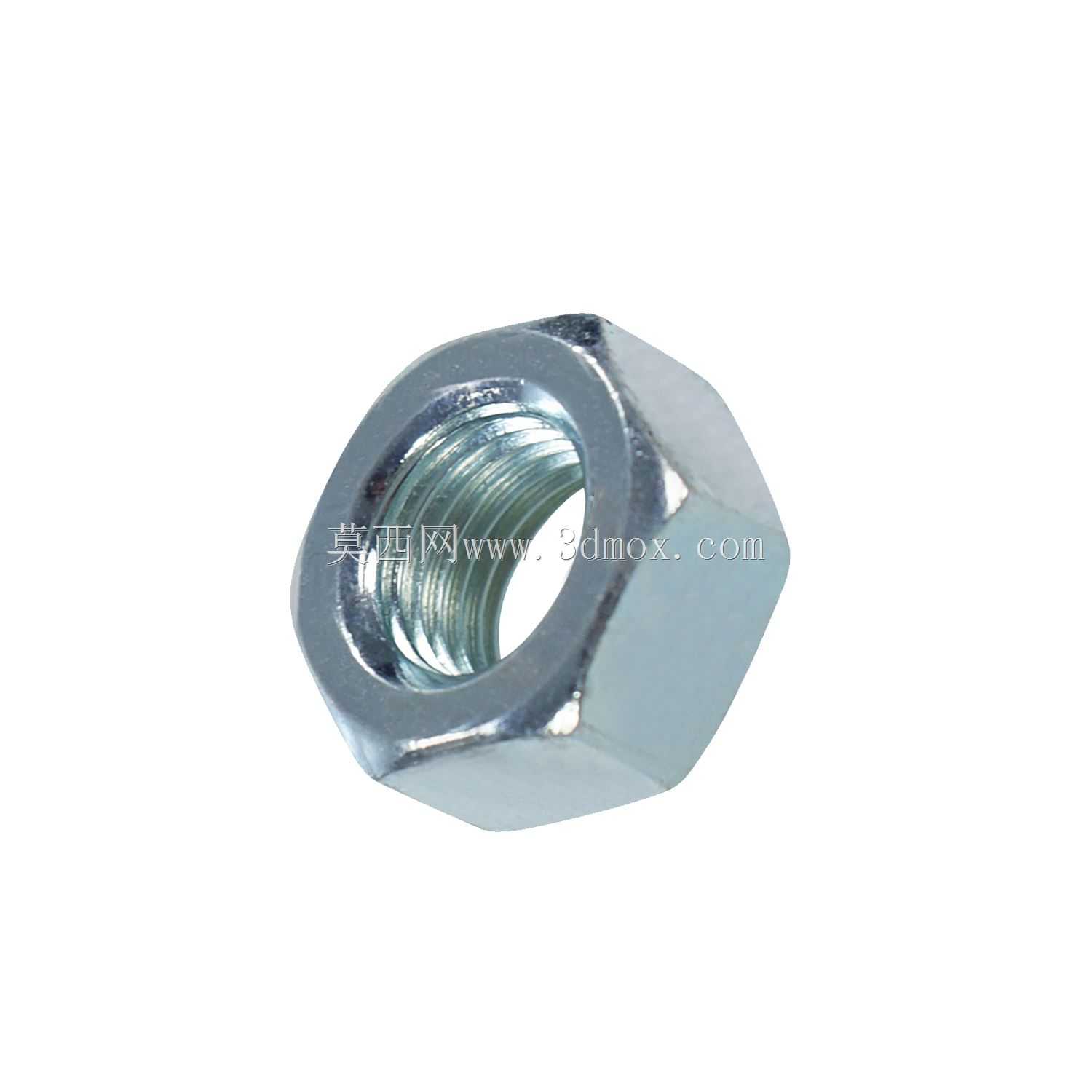

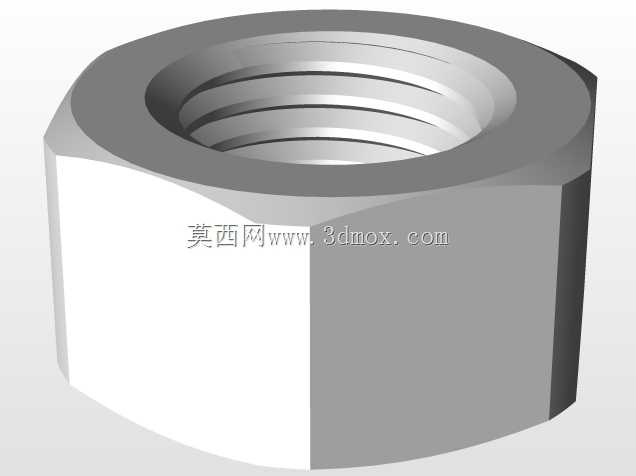

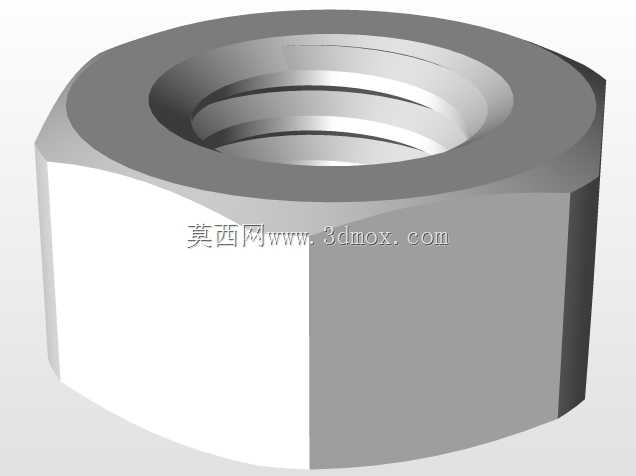

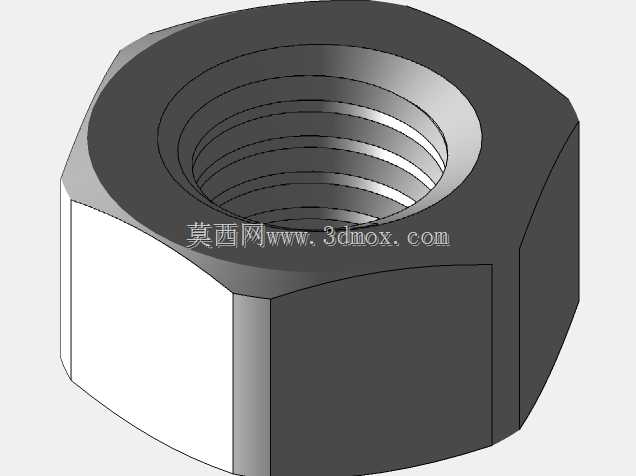

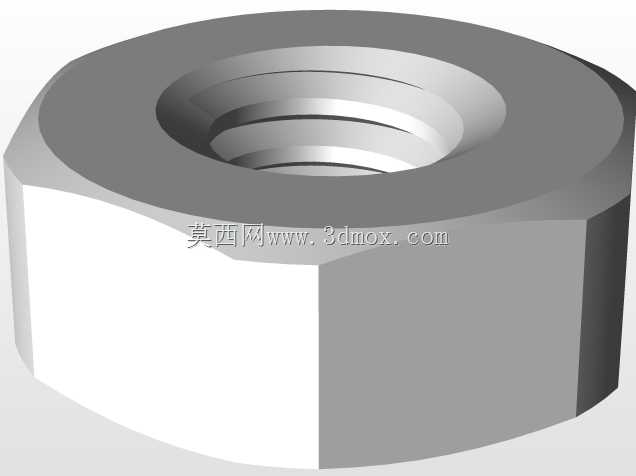

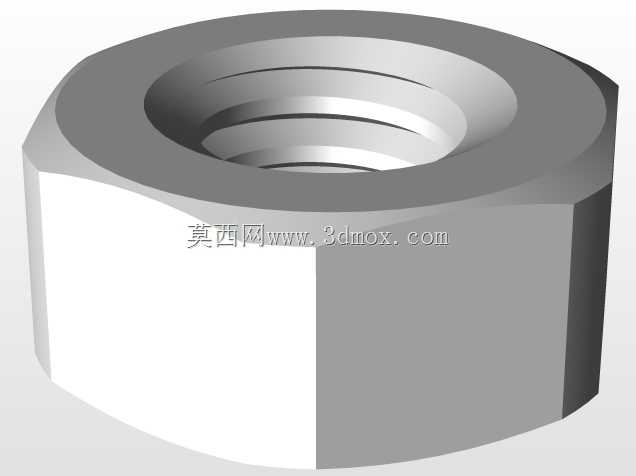

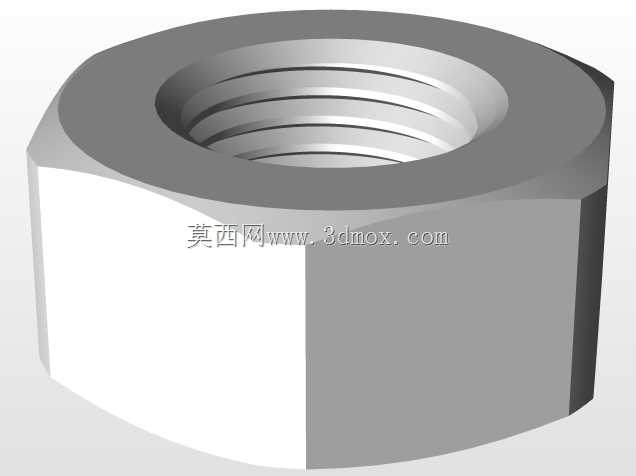

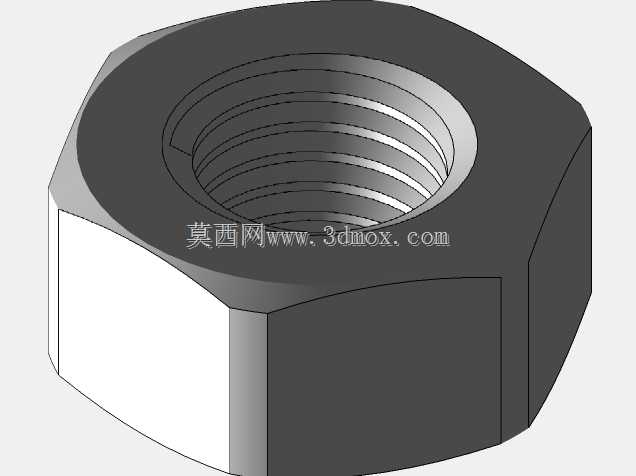

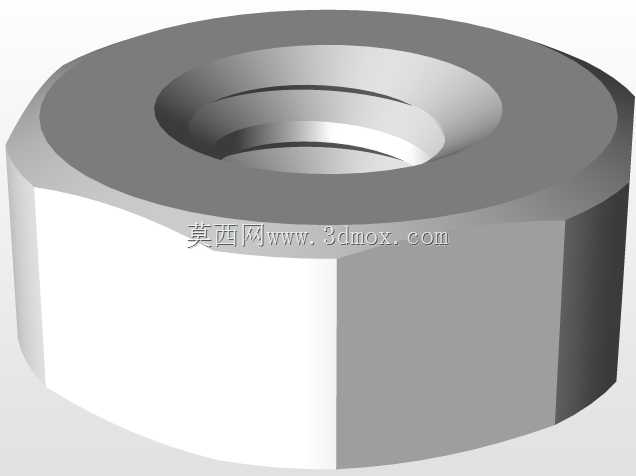

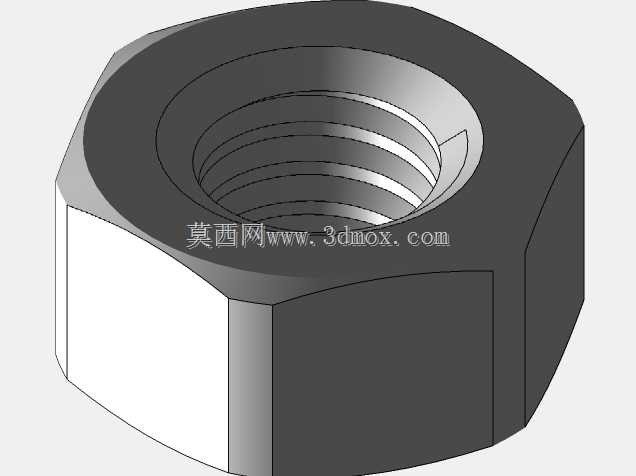

在各类机械装配场景中，螺纹连接是应用最广泛的可拆卸连接形式，六角螺母作为螺纹副的核心配套零件，直接决定连接结构的可靠性与装拆便捷性。这款符合DIN934标准的六角螺母，是机械结构设计中最常用的紧固件之一，适配对应规格的外螺纹件，可在钢结构连接、设备机架装配、传动部件固定、管路连接等多类场景中使用。从设计逻辑来看，该螺母严格遵循德标DIN934的尺寸规范，六角外形的对边尺寸、对角尺寸、螺母厚度均匹配标准扳手的夹持范围，既保证拧紧过程中扳手与螺母侧面有足够的接触面积，避免拧动时出现打滑、棱角崩损的问题，又不会因外形尺寸过大造成周边安装空间的浪费。内螺纹的公差带选用通用装配级别的公差，可与同规格的6g级外螺纹实现顺畅旋合，螺纹牙型的牙高、螺距误差控制在标准允许范围内，保证旋合后各圈螺纹受力均匀，避免出现偏载导致的螺纹滑牙、应力集中断裂问题。在实际选型应用时，需要结合被连接件的总厚度、螺栓的旋合长度要求确定螺母的规格，通常要求螺纹旋合长度不小于螺纹公称直径的0.8倍，才能保证连接副的抗拉强度满足设计载荷要求。螺母的支承面经过平整处理，与被连接件表面接触时可保证足够的承压面积，降低接触面的压应力，避免拧紧时螺母嵌入被连接件表面造成预紧力损失。针对有防松需求的场景，这类标准六角螺母还可配套弹簧垫圈、平垫圈使用，或者与双螺母对顶的防松结构配合，在振动工况下维持稳定的预紧力。从建模细节来看，螺母的六角棱角处做了微小的倒角处理，既去除了加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能引导螺母在装配初期快速对准螺纹孔，提升装配效率。内螺纹的起始端也设计了引导锥角，可在旋合初期自动导正螺纹轴线，避免出现错牙、卡滞的问题。在设备安装的边界条件校核中，需要预留足够的扳手操作空间，根据螺母的对边尺寸确定扳手的回转半径，避免周边结构件干涉扳手的拧动行程，尤其是在狭小空间内的装配场景，提前通过三维模型校核操作空间，可大幅减少现场装配时的修配工作量。这类标准螺母的材质通常根据使用环境选用，普通工况下采用碳钢镀锌处理即可满足防锈与强度要求，腐蚀环境下可选用不锈钢材质，高温工况则需要选用对应的耐热合金材质，不同材质的螺母力学性能等级与适配的螺栓性能等级需要匹配，避免出现连接副强度不匹配导致的失效。
