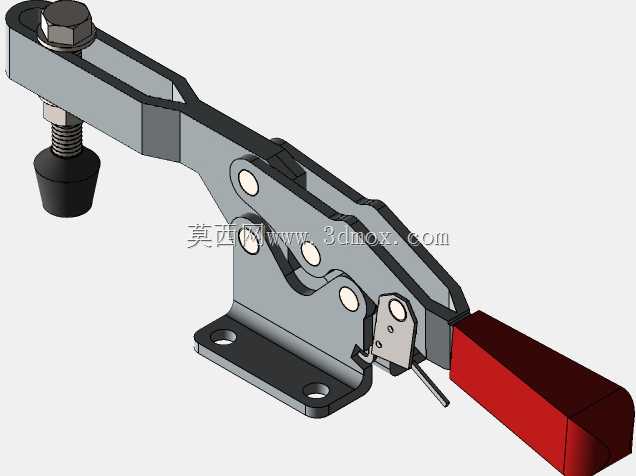

带安全锁结构的水平式快速压紧夹钳

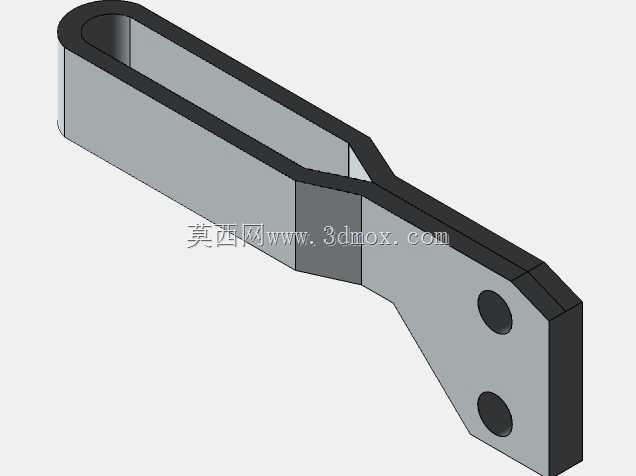

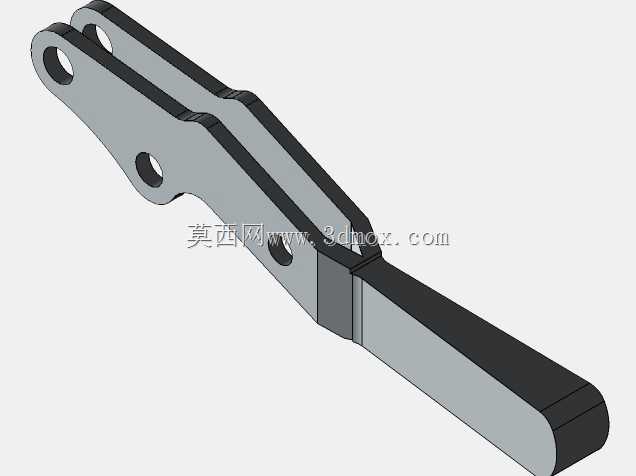

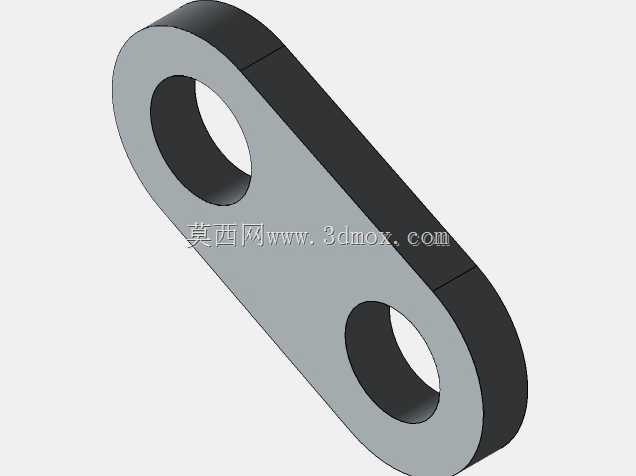

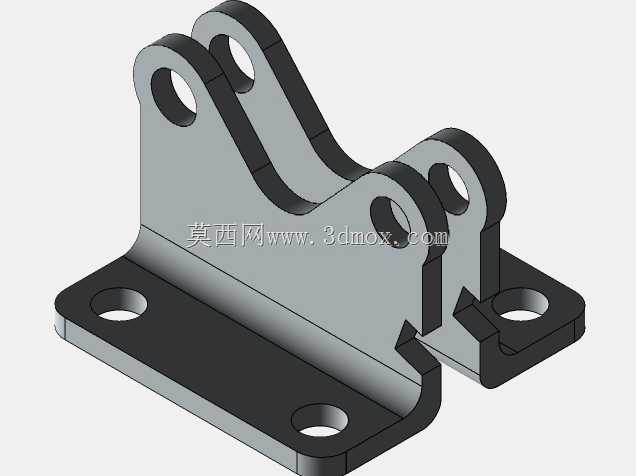

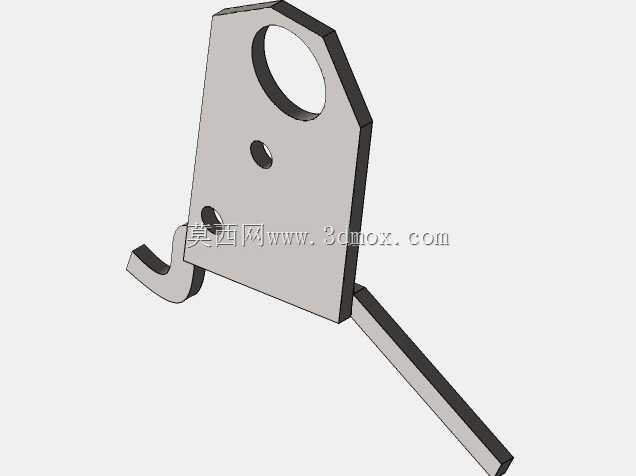

这款水平拨动式压紧夹，是工装夹具领域应用极广的手动压紧元件，日常在焊接工装台、机加工辅助定位工位、装配流水线定位治具、木质家具拼合作业台、电子元器件压合治具上都能见到它的身影，核心作用是在作业过程中对工件施加稳定的垂直压紧力，避免工件受切削力、焊接应力、装配外力时出现位移偏斜，保障加工或装配的尺寸精度。和普通无锁水平夹钳不同，这款结构额外集成了安全锁止拨片，当夹钳下压到锁止位置后，锁止片会自动卡入连杆铰接位的卡槽内，即便作业过程中出现意外触碰手柄、设备运行产生持续振动的情况，夹钳也不会意外松脱，彻底规避了普通快速夹钳受外力误触打开导致工件飞出、加工错位的安全隐患，尤其适合在有持续振动的焊接工位、需要频繁走动的流水线装配工位使用。从结构设计逻辑来看，这款夹钳采用了经典的肘节过死点锁止原理，多组铰接连杆在手柄下压到位后，传动连杆会越过力的死点位置，此时即便压头端受到工件的反向顶推力，机构也会保持自锁状态，不会反向松脱，附加的安全锁则是在死点自锁的基础上增加了第二重机械防护，相当于给压紧状态上了双保险。夹钳的底座采用带两个安装沉孔的平板式结构，安装时可以直接通过内六角螺栓固定在工装基板或者工作台面上，安装孔的间距符合行业通用的同规格夹钳安装尺寸，替换现有工位上的老旧夹钳时不需要重新打孔攻丝，直接原位安装即可适配。压头端采用可调式橡胶头压杆结构，压杆通过螺纹和夹钳的悬臂连接，旋转压杆就可以根据被夹工件的厚度调整压头的伸出长度，适配不同高度的工件装夹需求，底部的橡胶压头接触工件时不会刮伤工件表面，还能提供一定的缓冲摩擦力，避免压紧时工件出现打滑。夹钳的操作手柄采用符合人体工学的包覆式设计，手握位置做了加宽处理，手动扳动时受力均匀，不需要施加太大的握力就能完成压紧和松开动作，长期重复操作也不容易造成手部疲劳。整个夹钳的铰接销轴都做了渗碳淬火处理，表面硬度足够应对频繁开合的磨损，日常使用时只需要定期在铰接位置滴注少量润滑油，就能长期保持开合顺畅，不会出现卡滞、松旷的问题。在实际选型使用时，需要注意根据工件所需的压紧力选择对应规格，安装时要保证压头的压紧方向垂直于工件的被压表面，避免出现侧向分力导致夹钳受力变形，同时要确认安全锁在压紧状态下能完全卡入锁止位，每次装夹工件后都要确认锁止到位再启动加工作业。
