机加工重型台虎钳夹持工装结构设计

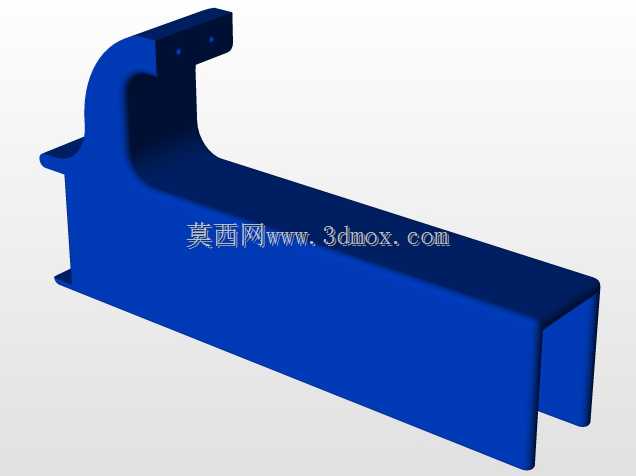

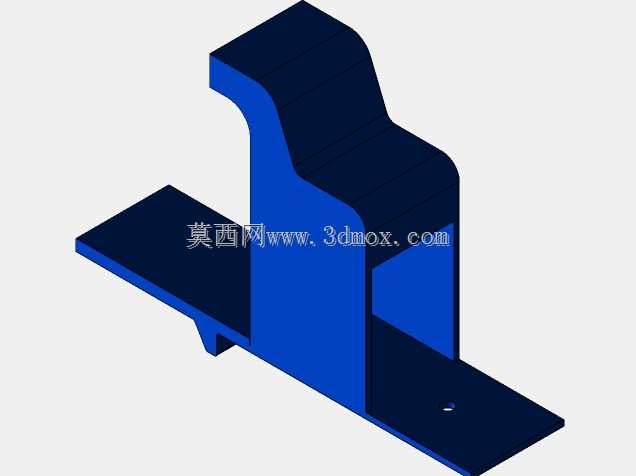

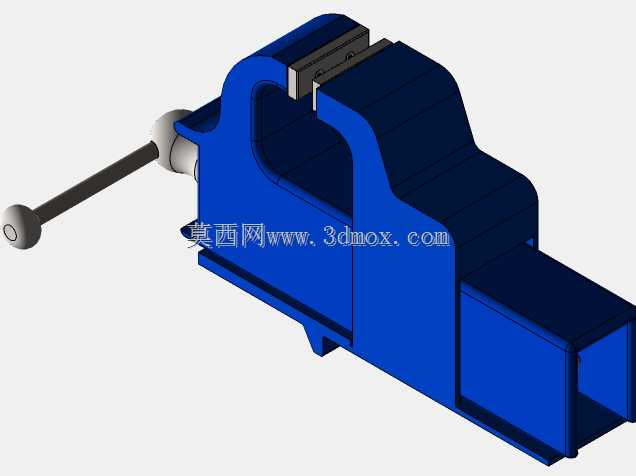

在常规机加工、钳工修配、小型工件研磨工序里，台虎钳是工位上最基础也最核心的夹持定位部件，这款重型台钳的设计，首先瞄准的是小批量零件加工、工装修配场景下的大夹持力需求，额定夹持载荷可覆盖1吨以内的工件装夹，完全能满足普通铣削、打磨、钻孔、工件修整时的固定要求，不会出现夹持打滑、工件移位的问题。从结构设计逻辑来看，这款台钳采用了固定钳身与活动钳身的滑移配合结构，丝杠传动副布置在钳身中部，传动过程中受力均匀，转动操作手柄时活动钳身的进给行程平稳，不会出现偏摆卡滞的情况；钳口位置设计了可更换的齿面钳口板，通过沉头螺钉固定在钳身上，长期使用磨损后可以快速更换配件，不需要整体报废钳体，能有效降低工位工具的维护成本。钳身整体采用箱型截面的结构设计，相比薄壁开放式的钳身结构，箱型结构的抗扭、抗弯刚度提升明显，在承受大夹持力、甚至加工过程中的切削冲击载荷时，钳身不会出现明显的形变，能长期保持夹持精度，避免因为钳体变形导致的工件装夹垂直度、平行度超差问题。安装边界上，这款台钳的底部设计了适配标准钳工工作台的安装卡口，可以直接卡在带T型槽的工作台边缘，也可以通过螺栓穿孔实现永久固定，整体安装尺寸适配常规的车间钳工台、机加工工位副工作台，不需要额外定制安装基座；活动钳身的滑移行程覆盖了常规中小型工件的夹持范围，从几毫米的小型零件到接近钳口最大开度的中型坯料都能稳定装夹。在实际使用场景里，这类台钳除了基础的工件夹持固定，还可以配合分度头、钻模等附件完成斜孔加工、角度打磨等工序，钳身的固定部分设计了平整的基准面，能够作为工位测量的辅助基准，配合百分表完成工件的找正操作。设计过程中特意将操作手柄的握持位置做了球面过渡处理，操作人员大力旋紧丝杠时不会出现硌手的情况，手柄与丝杠的连接采用销轴铰接，不需要施加过大的操作力就能达到额定夹持力，同时也避免了过载施力导致的丝杠螺纹变形、钳身开裂等问题。钳身的滑移导轨面做了加宽处理，活动钳身进给时的导向长度更长，即使夹持偏心工件，也能保持钳口的平行度，不会出现单侧受力导致的钳口翘起问题，这一点在非规则毛坯件的装夹过程中优势尤为明显，很多普通轻型台钳在装夹偏心毛坯时容易出现夹不紧、工件飞出的安全隐患，这款加宽导轨的设计从结构上规避了这类风险。
