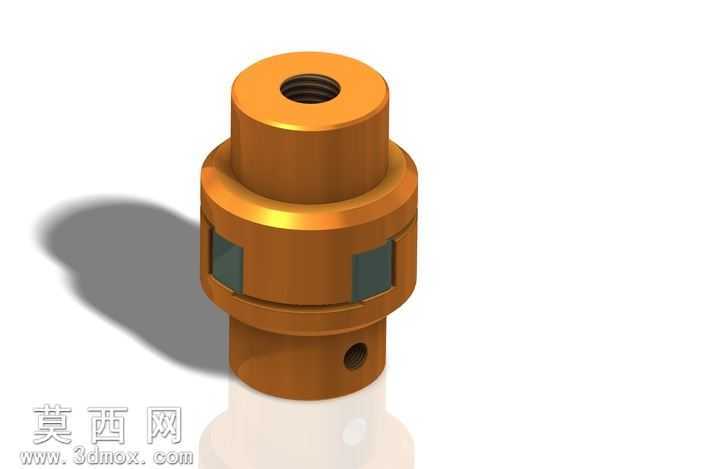

橡胶交叉块式弹性轴联轴器三维结构

本作品为橡胶交叉嵌块式弹性轴联轴器的三维建模成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以旋转凸台特征生成联轴器上下两端的轴套基体，分别在两个轴套的对接端面上加工出对称分布的矩形嵌槽，同时在轴套侧壁加工径向锁紧螺纹孔、在轴套中心加工轴孔与内螺纹锁紧结构，保证与待连接传动轴的可靠装夹固定。中间的弹性缓冲部分采用交叉排布的橡胶嵌块设计，建模时对嵌块与金属基体的配合面做了0.1mm的装配间隙优化，既保证橡胶块能够顺利嵌入金属槽位，又能模拟实际装配后的过盈配合状态，避免传动过程中嵌块出现窜动脱落。材质与渲染阶段，金属基体部分赋予铜合金材质，调整金属粗糙度参数至0.2，添加轻微的各向异性反射效果模拟铜件机加工后的细腻金属光泽，边缘处添加极细微的倒角高光强化零件的机加工质感；橡胶嵌块部分赋予哑光深灰橡胶材质，粗糙度设置为0.8，关闭高光反射通道还原橡胶件的哑光吸光特性；场景内添加柔和的面光源与地面投影，通过HDR环境贴图提升金属表面的反射层次，最终渲染出的效果清晰区分金属与橡胶两种材质的视觉差异，完整呈现零件的外观质感。结构设计上，该联轴器依靠交叉布置的橡胶块传递扭矩，同时橡胶块的弹性变形可以补偿两连接轴之间的少量径向、角向偏移，缓冲传动过程中的振动与冲击，相比刚性联轴器具备更好的减震降噪效果，适合中小扭矩的传动场景使用。建模过程中对所有配合尺寸做了公差校验，保证轴孔、嵌槽、锁紧孔的位置度符合机械设计规范，整体模型无破面、无重叠特征，可直接用于装配模拟、工程图导出或是3D打印验证。
