集成工作台的吊杆式起重作业装置

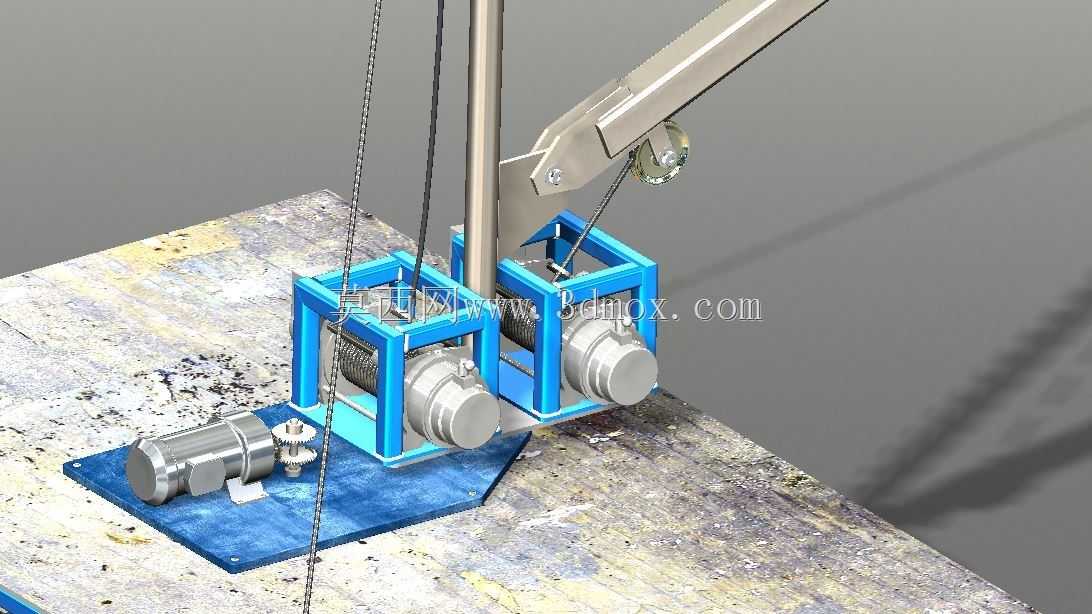

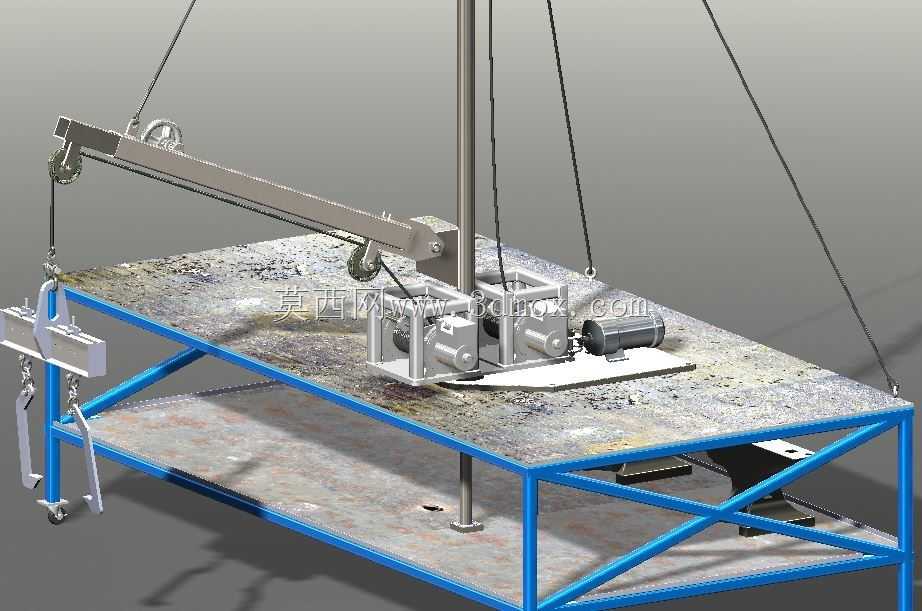

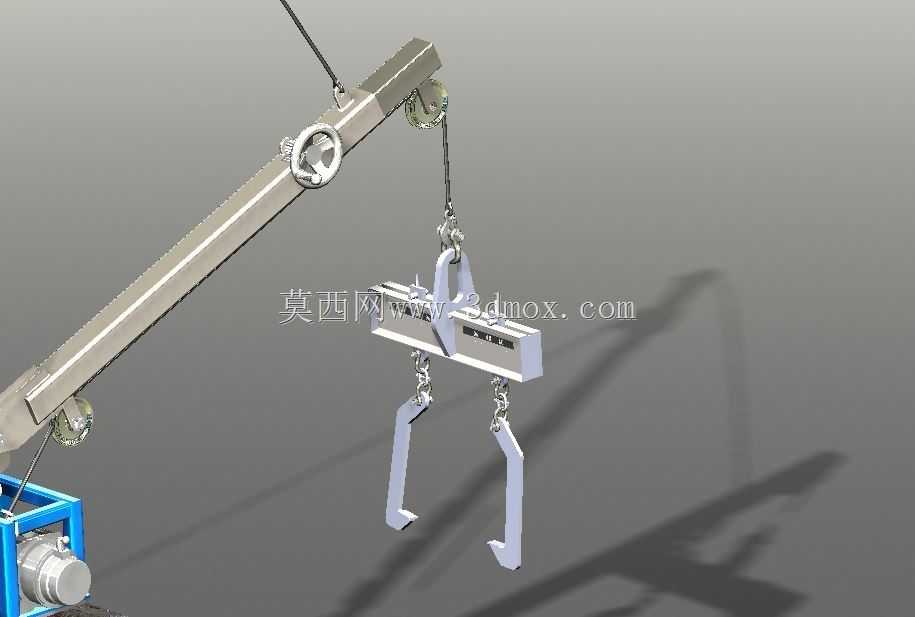

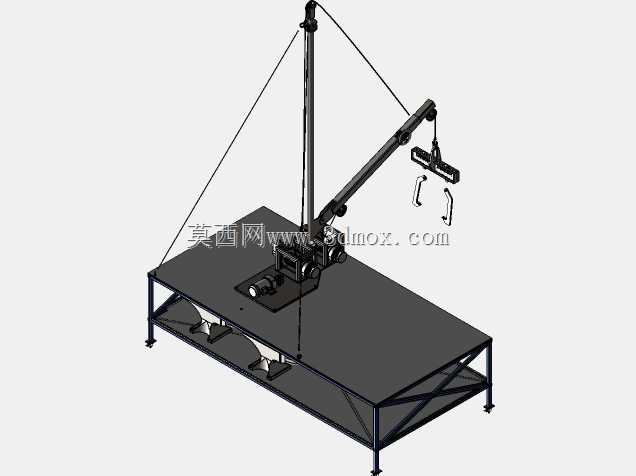

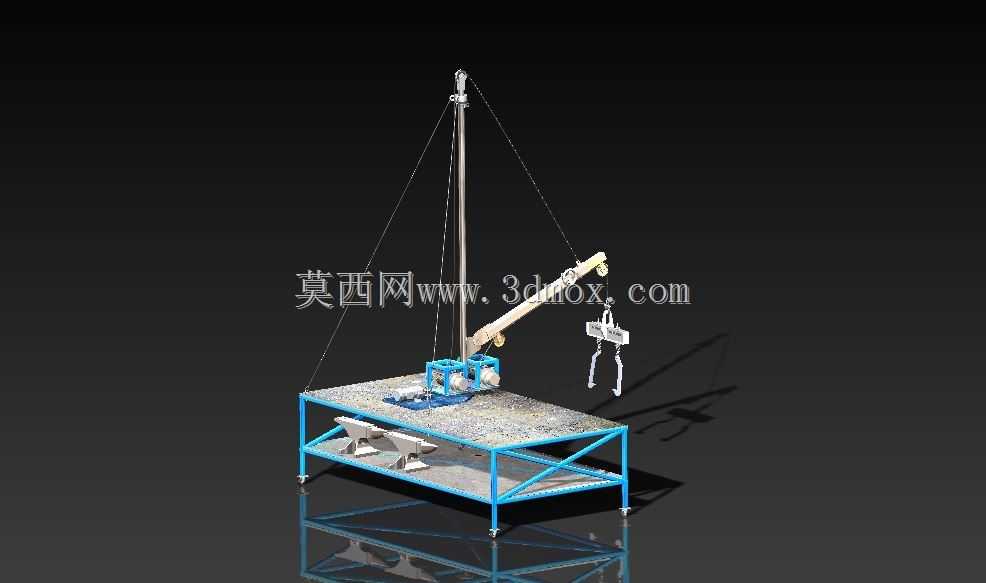

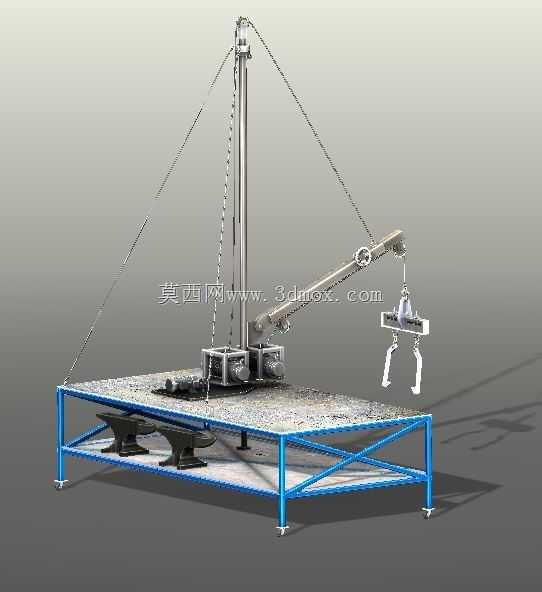

这款起重装置主要面向小型机加工车间、维修工坊、仓储点位等无大型桥式起重设备覆盖的作业场景，解决小空间内重型工件、工装夹具、维修部件的短距离吊装移位需求，适配常规厂房层高、普通混凝土地面的安装条件，无需预埋复杂地基结构，整体框架落地后通过底部可调支脚即可完成水平校准，适配多数非超高精度要求的室内起重作业。装置以方管焊接框架作为承载基体，台面采用防滑花纹钢板铺设，框架底部预留脚轮安装位，可根据作业需求选择固定安装或加装脚轮实现工位间转场，整体外廓尺寸适配常规车间通道宽度，转场时无需拆解主体结构，单人配合撬棍即可完成短距离移位。核心起升部分采用立式吊杆搭配双绞车结构，两台绞车分别承担吊杆俯仰角度调整、吊重起升回落的功能，吊杆与底座回转支承连接，可实现水平方向360度回转，覆盖工作台面及周边1.5米半径范围内的作业区域，吊具采用常规起重吊钩搭配可更换吊爪结构，可根据吊装工件的外形更换对应吊具，适配箱体类、轴类、异形结构件的吊装需求。设计阶段优先考虑小空间作业的干涉问题，吊杆处于最低收纳位置时整体高度不超过常规车间门洞高度，避免转场时的高度干涉；斜拉钢索作为吊杆的辅助承载结构，分担吊杆根部的弯矩载荷，降低主吊杆的型材截面要求，控制整体自重。结构受力层面，在完成整体结构建模后可通过有限元分析校核不同起吊角度、不同额定载荷下的结构应力分布，重点验证吊杆根部焊接位置、框架承载横梁、绞车安装座的应力集中情况，根据仿真结果调整对应位置的板厚、加劲肋布置，避免长期重载下出现结构变形。绞车安装座与框架台面采用螺栓连接加焊接的双重固定方式，抵消绞车工作时的拉力与振动，钢索导向滑轮位置设置防脱槽结构，避免作业过程中钢索脱出引发安全隐患；工作台面预留T型槽安装位，可配套安装小型台钳、工件定位工装，在完成工件吊装后可直接在台面上完成拆装、检测、维修作业，无需二次转运工件，缩减小型维修、装配作业的辅助工时。整体结构未采用复杂的定制化零部件，绞车、钢索、滑轮、回转支承均采用标准工业件，后期维护更换成本低，框架焊接完成后仅需做除锈喷漆处理即可投入使用，适合小型加工厂自行制作或小批量生产，适配1吨及以下载荷的轻型起重作业需求，作业时无需外接复杂液压管路，仅需手动操作绞车即可完成起升、变幅、回转动作，无电源场景下也可正常使用。
