差速器锥齿轮传动组合结构

这套差速齿轮结构核心应用于行走类设备的动力传输环节，最常见于乘用车辆、非道路工程车辆的驱动桥内部，也可适配部分需要双输出轴差速传动的专用设备，解决动力输入后两侧输出轴转速差的匹配问题。从实际功能来看，当设备行走过程中出现转弯、路面起伏导致两侧驱动轮行程不一致时，这套齿轮组可通过内部行星锥齿轮的自转，自动调整两侧半轴齿轮的输出转速，避免驱动轮出现滑动拖磨，既可以降低轮胎等行走部件的异常损耗，也能保障动力传输过程的平顺性，减少传动系统的附加冲击载荷。

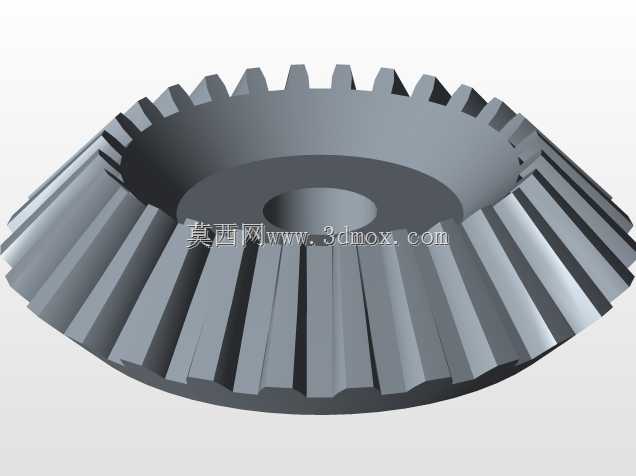

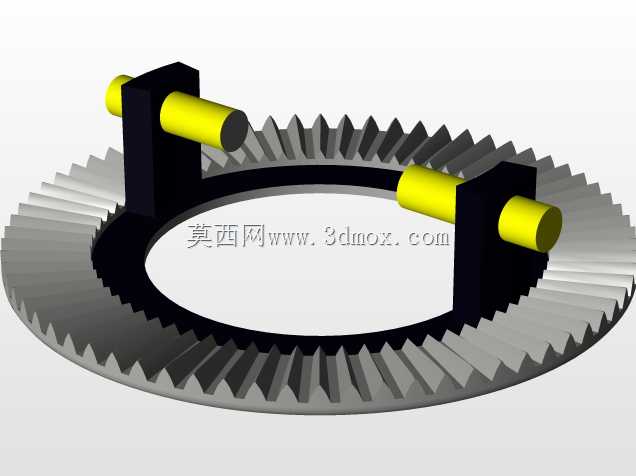

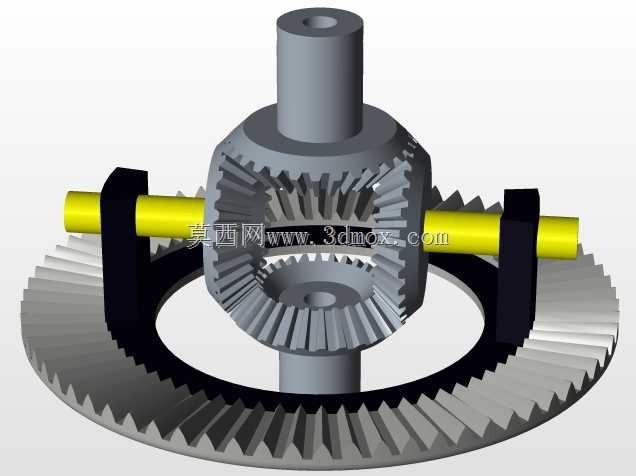

设计层面采用了经典的锥齿轮差速布局，动力从外围的大直径盆齿输入，带动差速器壳体同步转动，壳体内十字轴上安装的行星锥齿轮同时与两侧对称布置的半轴锥齿轮保持啮合，正常直线行驶时行星齿轮随壳体公转无自转，两侧半轴输出转速一致；当两侧输出端存在转速差时，行星齿轮在公转的同时绕十字轴自转，实现两侧转速的动态分配。建模过程中严格遵循锥齿轮啮合的参数匹配逻辑，齿形部分按照渐开线锥齿轮的啮合特性做了齿侧间隙预留，保证装配后齿轮啮合接触面处于齿面中部区域，避免出现齿顶干涉、偏载磨损的问题。

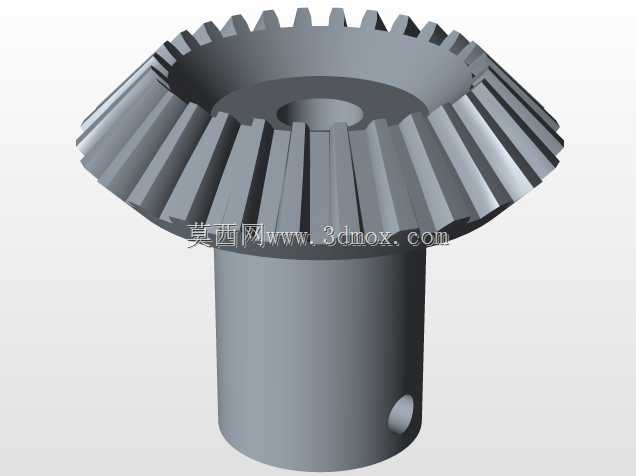

安装边界上，外围盆齿的安装止口与差速器壳体的定位台阶做了同轴度约束，两侧半轴齿轮的内孔预留了花键配合空间，可匹配标准矩形花键或渐开线花键的半轴连接件，十字轴与差速器壳体的安装孔采用过渡配合设计，保证行星齿轮转动时无多余窜动。整体结构的轴向尺寸围绕差速器壳体的回转中心对称分布，两侧输出轴的同轴度、输入齿圈与输出轴的垂直度都在建模时做了装配约束校验，可直接用于差速器原理教学演示，也可作为小型行走设备差速结构设计的参考原型，帮助设计人员快速校核齿轮啮合间隙、安装空间预留是否合理，缩短传动结构的开发验证周期。
