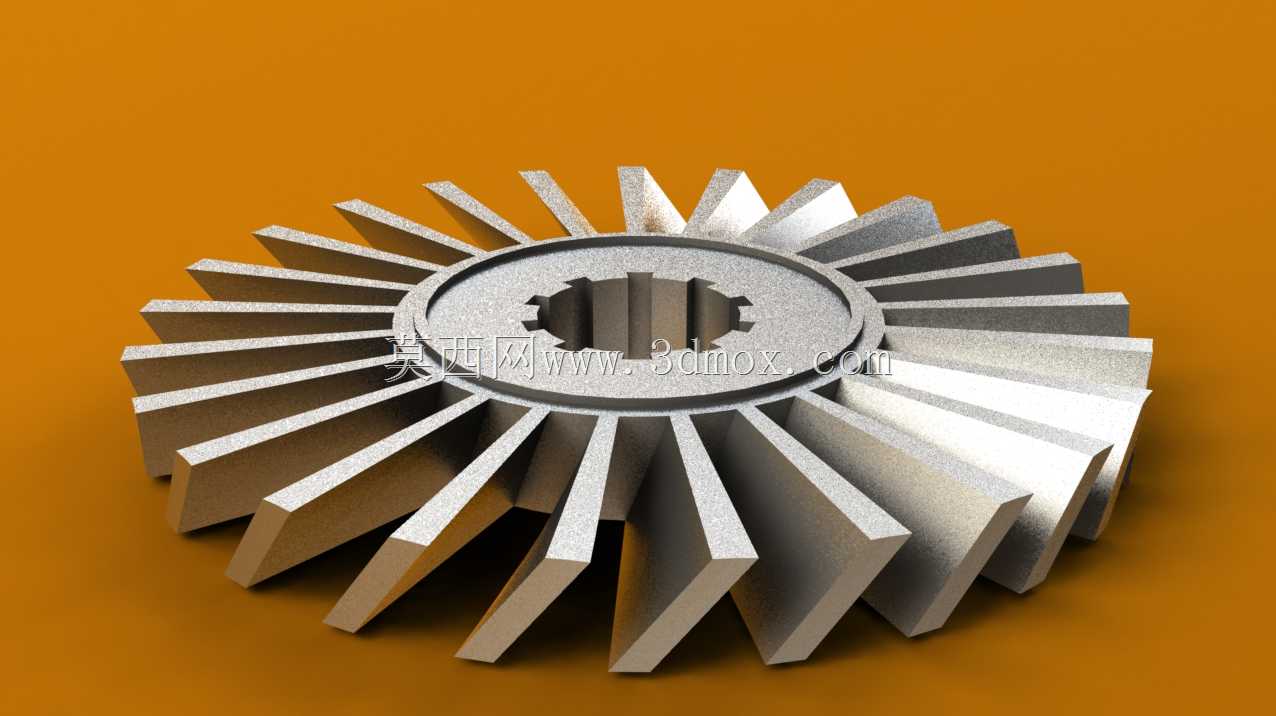

直齿径向涡轮传动零件结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:263208
  • 直齿径向涡轮传动零件结构设计
  • 直齿径向涡轮传动零件结构设计

这类径向直齿涡轮常配套在中小功率的流体动力转换、减速传动单元中,在小型涡轮增压器、工业辅助传动箱、流体能量回收装置里都能见到它的应用场景,核心作用是完成动力的换向传递或是流体动能到机械能的转换,啮合过程中可实现垂直交错轴间的运动传输,传动过程平稳性较好,单级传动就能获得不小的传动比,适合空间紧凑的动力布局场景。从结构设计逻辑来看,中心的内花键孔是核心安装定位基准,孔内的键齿和配套传动轴的外花键完全契合,安装时无需额外键连接就能传递大扭矩,同时能保证周向定位精度,避免传动过程中出现回转间隙,安装时要保证端面和轴肩的贴合度,端面跳动公差需要控制在0.02mm以内,否则高速运转时会产生偏载振动。轮体部分的辐板采用等厚设计,在保证整体结构强度的前提下尽可能降低转动惯量,减少启停过程中的惯性冲击,外缘均匀分布的直齿叶片沿径向呈放射状排布,每个叶片的型面都经过受力校核,齿面的啮合接触区经过修形处理,避免边缘接触造成的局部应力集中,叶片根部和辐板衔接处做了圆角过渡,减少应力集中带来的疲劳断裂风险,能承受长期交变载荷的冲击。实际选型应用时,要注意安装边界的尺寸匹配:轮体外缘直径决定了传动副的中心距范围,中心花键的模数、齿数要和配套传动轴完全对应,轮体的总厚度要和传动腔的轴向安装空间预留0.5-1mm的间隙,避免运转过程中出现端面摩擦。这类零件的建模过程中,先完成中心花键的参数化绘制,再以轮体中心为基准阵列单个叶片特征,最后对所有衔接处做圆角处理,建模时要注意每个叶片的角度公差,保证阵列后齿距均匀,否则啮合时会出现传动卡顿、噪音过大的问题。在流体转换场景应用时,叶片的迎角经过优化,能最大程度承接流体的冲击动能,减少流动损失,提升能量转换效率;在机械传动场景应用时,齿面的硬度经过调质处理,配合对应的蜗杆部件能实现大减速比的动力输出,适合低速大扭矩的输出工况,日常维护时只需定期检查齿面磨损情况,保证啮合面的润滑充分,就能获得很长的使用寿命。
