八位段码TN液晶显示屏结构设计

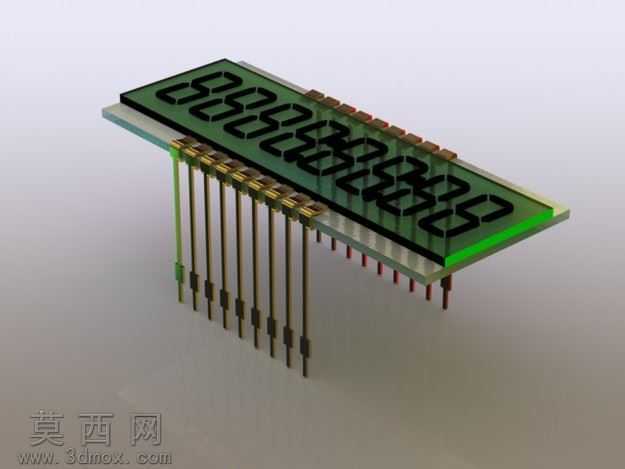

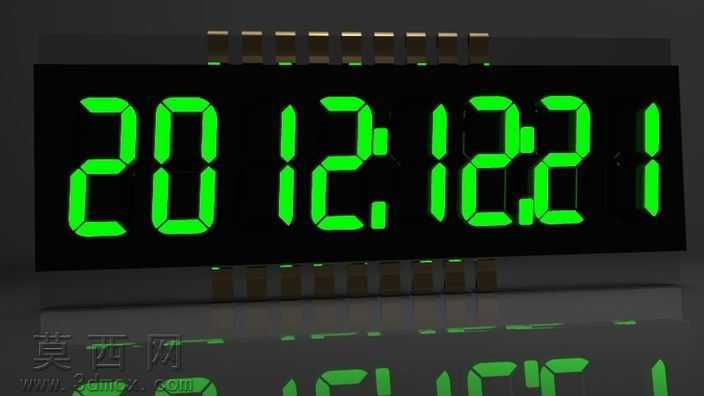

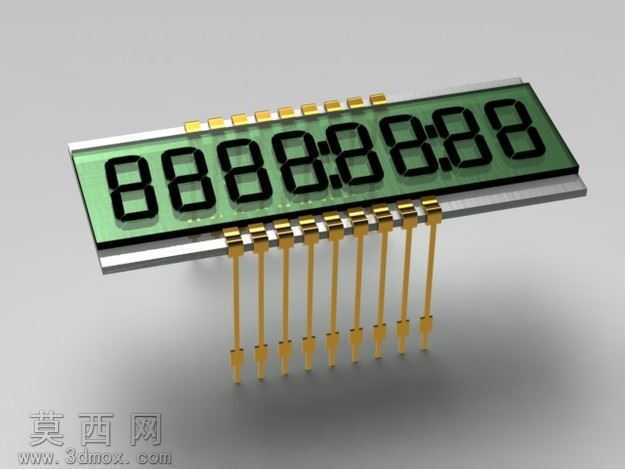

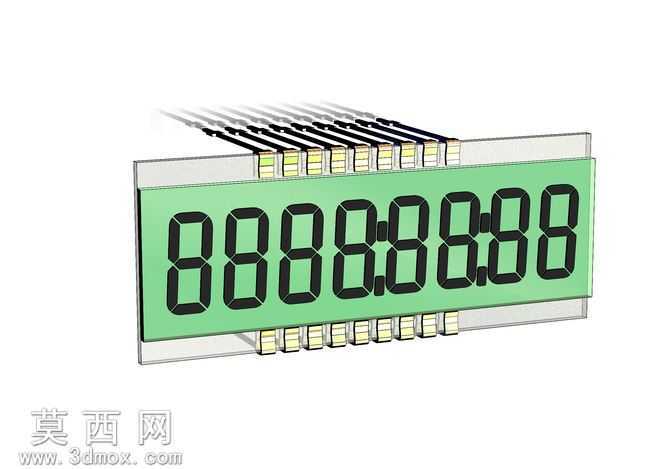

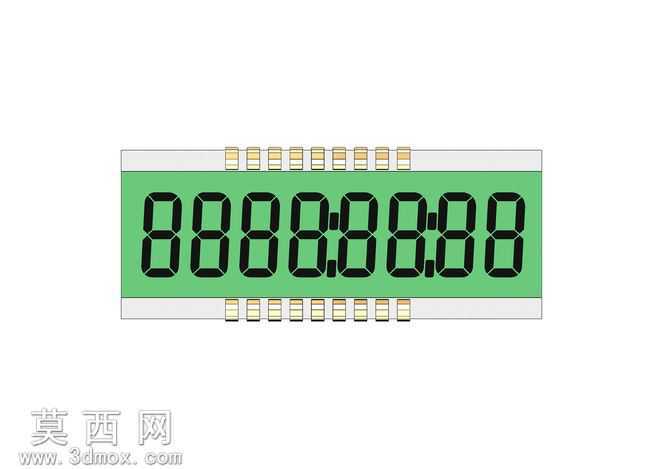

本作品为八位TN型段码液晶显示屏的三维参数化建模成果，建模过程严格遵循段码LCD的实际生产结构规范，以1:1真实比例还原产品细节，引脚间距精准设定为2.54毫米，完全匹配常规PCB直插封装的设计标准。建模阶段首先搭建LCD的核心显示基底，采用半透明哑光玻璃材质模拟上下两层基板，基板边缘做微小倒角处理还原真实玻璃的磨边工艺，中间液晶层设置为淡绿色半透明材质，还原TN液晶屏未通电状态下的典型底色，同时调整材质的透光率与漫反射参数，让光线穿过液晶层时呈现自然的柔和通透效果，避免出现生硬的塑料质感。数字段码部分采用独立建模方式，将每一个“8”字的七段笔画拆分为独立的实体结构，笔画边缘做0.05毫米的微小圆角处理，模拟真实段码的印刷边缘效果，段码材质设置为深黑色高对比度哑光材质，与淡绿色液晶基底形成清晰的视觉区分，精准还原段码屏点亮前的数字轮廓形态。引脚部分采用金属材质模拟镀锡铜排针，每一根引脚与基板的连接位置都做了精准对位，引脚表面添加细微的拉丝纹理，还原金属引脚的真实加工质感，同时在引脚与基板的衔接处添加微小的导电胶连接结构，还原段码LCD的电气连接细节。整体建模过程中对所有装配结构做了干涉检查，确保各部件之间的配合间隙符合实际生产公差要求，渲染阶段采用柔和的侧上方打光方案，避免玻璃基板出现过强的反光遮挡显示区域细节，同时添加微弱的环境光遮蔽效果，让显示屏的层叠结构层次更加清晰，完整呈现八位段码TN液晶屏的外观形态与内部结构特征，可用于电子设备结构装配验证、显示模块选型参考、教学演示等场景。
