多工位气动装夹加工治具结构设计

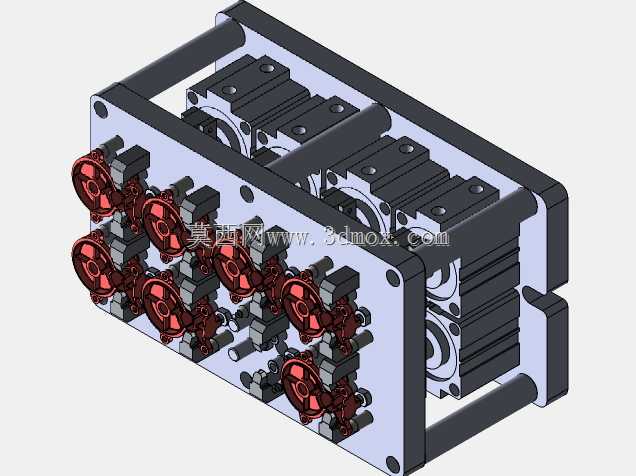

在批量精密机加工场景中，单工位装夹的辅助时间占比往往能占到单件加工周期的三成以上，尤其是小型异形结构件的铣削、钻孔工序，反复装夹找正不仅拖慢生产节拍，还容易因人工装夹力度不均带来工件变形、定位偏差的问题，这套多腔气动装夹结构正是针对这类痛点设计的机加工配套工装。整套治具采用框架式叠层布局，主体安装板预留了标准机床工作台T型槽连接孔位，可直接适配常见的立式加工中心、台式钻铣床的工作台安装尺寸，不需要额外制作过渡转接板，安装时只需对齐工作台定位槽，压紧固定螺栓即可完成装夹基准的校准，大幅缩短工装换型的准备时间。治具共设置8组独立的工件装夹工位，每个工位都配置了独立的气动压紧执行元件，进气端采用并联式气路布局，可实现所有工位的同步夹紧与松开，操作人员只需单次触发气路开关，就能完成全部待加工工件的装夹固定，相比传统的螺栓压板、手动卡钳装夹，单批次上下料的辅助时间可压缩70%以上。每个装夹工位都设置了仿形定位块，定位型面完全匹配待加工工件的外形轮廓，工件放置后可自动完成定位找正，不需要人工反复调整位置，压紧端采用浮动压头结构，压头接触工件的位置预留了软质缓冲层，既能保证足够的压紧力避免加工过程中工件移位，又能防止硬接触压伤工件已加工表面。气路元件全部内嵌在治具框架内部，外部仅预留一个总进气接头，可直接对接车间常规0.5-0.7MPa的压缩空气气源，不需要额外配置增压设备，框架外侧设置了透明防护挡板，可阻挡加工过程中飞溅的切屑，避免切屑进入气路活动缝隙造成元件卡滞。治具的工位间距经过反复校核，既保证了相邻工位加工时刀具的走刀空间，不会出现刀具与相邻工位夹具干涉的问题，又尽可能压缩了整体外形尺寸，让治具在有限的工作台安装范围内实现最大的装夹容量，适配小型结构件的批量加工需求。整套结构没有冗余的复杂传动部件，日常维护只需定期清理定位面的切屑残留、给活动压头加注少量润滑脂即可，长期使用的稳定性较强，可直接用于小型五金件、汽配小零件的批量机加工工序，也可根据待加工工件的外形调整定位块与压头的结构，快速适配不同规格工件的装夹需求。
