刨床用分体式细木工垂直夹持夹具

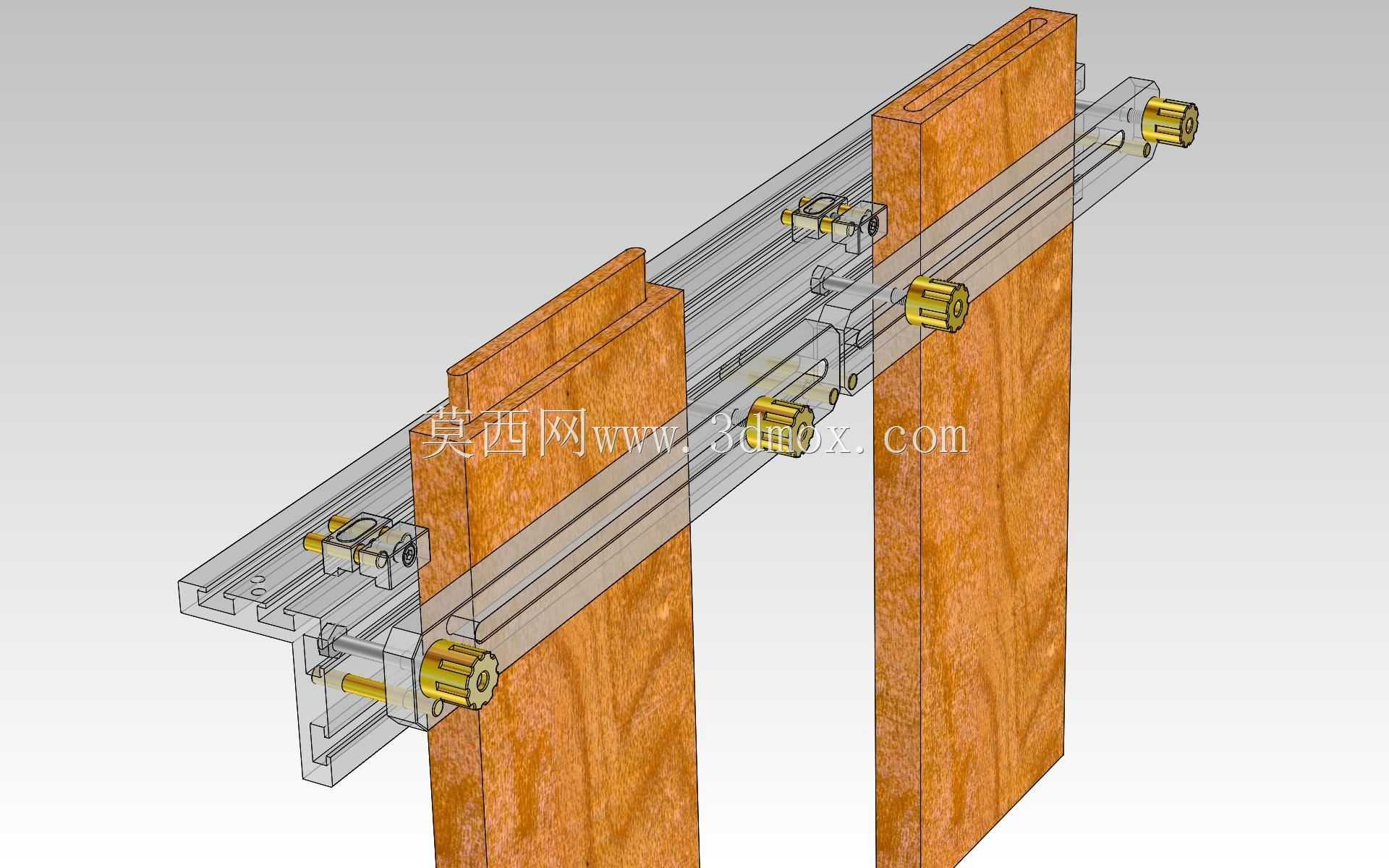

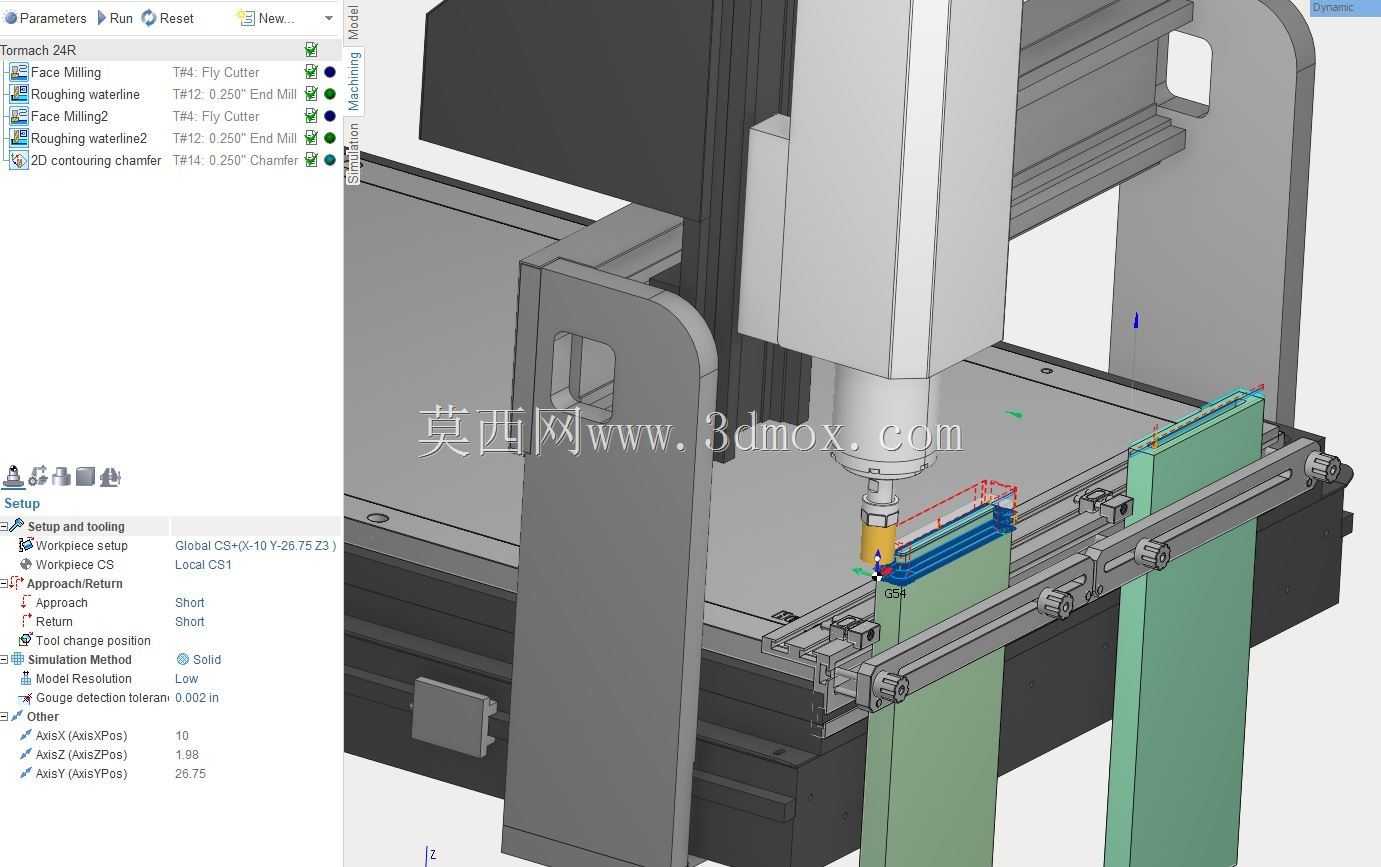

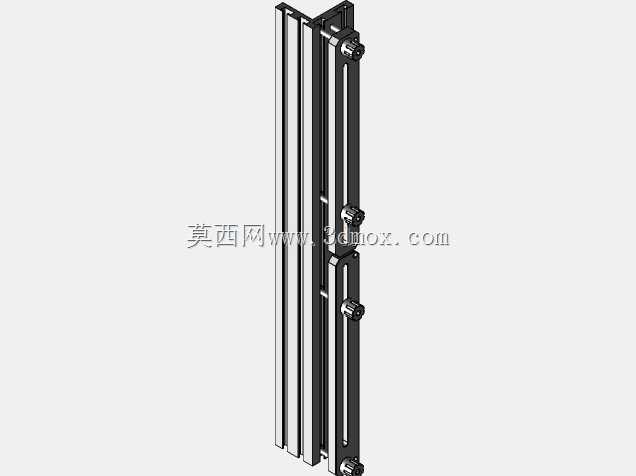

在实木备料、细木作成型加工的生产环节里，垂直放置的长条木料在刨削作业时极易出现侧向窜动、进料偏移的问题，传统单角夹具体的夹持覆盖范围有限，遇到不同宽度的竖向木料时，往往需要反复调整夹座位置，甚至额外加装辅助压块才能保证装夹稳定性，不仅拖慢换料节拍，还容易因为夹持点受力不均导致刨削面出现台阶、振纹。这套分体式偏码夹具就是针对这类加工痛点做的结构优化，整体依托线性导轨作为安装基体，可直接固定在刨床的工作台端部或是滑动进料板上，不需要对原有设备的工作台面做打孔改造，安装边界完全适配常规小型数控刨床的进料端行程范围，夹座的滑动行程可覆盖常规细木加工的常见木料宽度，从窄边木线到宽幅装饰木板都能找到合适的夹持点位。结构上摒弃了传统单角夹的一体式座体设计，把夹持单元拆分为可独立沿导轨滑动的多个夹钳组件，每个夹钳都自带独立的锁紧旋钮与压头调节结构，压头采用黄铜材质做接触面，既能提供足够的静摩擦力锁紧木料，又不会在木质工件表面留下压痕损伤，夹钳的滑动副和导轨之间做了间隙适配，手动推动即可快速调整位置，锁紧后不会因为刨削的往复振动出现移位。设计时特意将夹钳的压合方向设置为垂直于木料进料方向，夹持力的作用点刚好落在木料靠近刨刀切削位的侧方，避免了悬臂装夹带来的木料翘头问题，每个夹钳的压头伸出量可单独微调，哪怕是表面存在轻微自然翘曲的实木毛料，也能通过调整不同夹钳的压合深度，让木料完全贴靠基准导轨面，保证刨削后的尺寸精度。整套夹具的导轨采用标准铝型材截面，和市面上常规的木工刨床进料导轨尺寸通用，后期如果需要扩展夹持范围，只需要拼接同规格导轨即可，不需要更换整套夹具体，夹钳的所有锁紧部件都采用外露式设计，日常清理木屑、维护锁紧结构时不需要拆解整个夹具，在高频次的木工作业场景下能大幅降低辅具的维护成本。实际使用时，操作人员只需要将竖向放置的木料靠在导轨基准面上，滑动各个夹钳到对应位置，旋紧旋钮就能完成装夹，相比传统的螺栓压块装夹方式，换料时间能缩短六成以上，而且分体式的夹钳布局可以根据木料的长度灵活布置夹持点，长料加工时可以在两端和中间分别布置夹钳，短料加工时只需要使用相邻的两个夹钳即可，不会出现夹具体和刨刀座发生运动干涉的问题。
