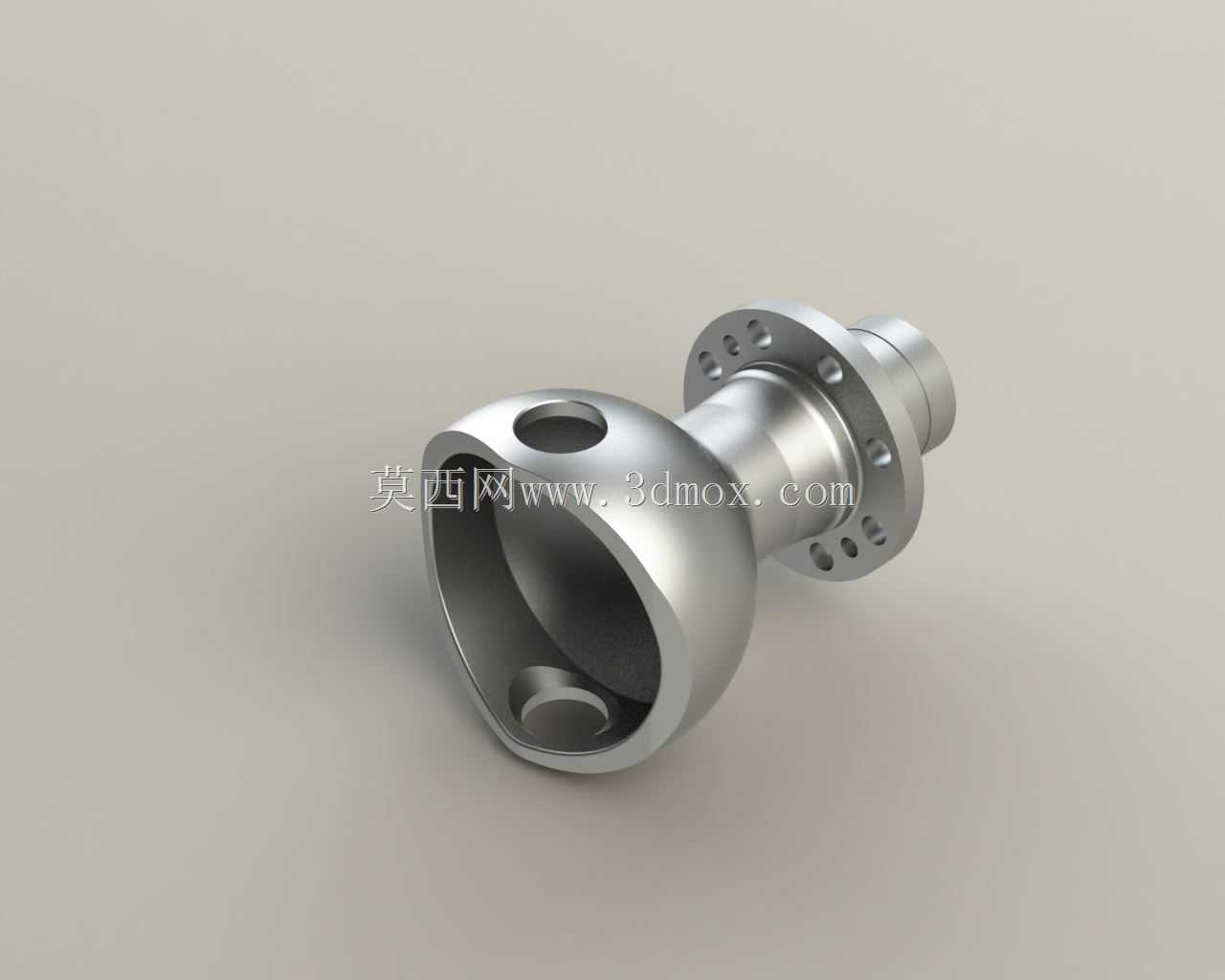

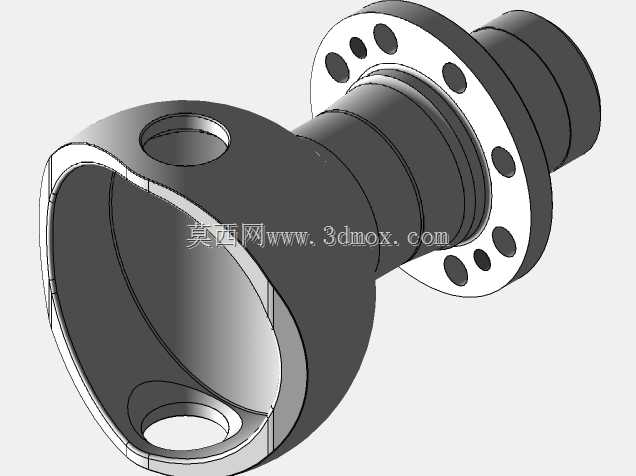

带法兰连接端的球面铰接接头结构

这类带法兰端的球形铰接接头，在液压管路系统、工程机械执行机构连接、自动化设备的活动铰接点位都有广泛应用，核心作用是在两个存在相对角度偏移的连接部件之间，实现动力或者介质的稳定传递，补偿安装过程中产生的同轴度误差，以及设备运行过程中部件摆动带来的角度错位，避免硬连接状态下出现应力集中导致的连接件断裂、密封失效等问题。从结构设计逻辑来看，接头一端采用带均布螺栓孔的法兰结构，安装时可以通过螺栓与对应端的法兰盘实现刚性固定，法兰端的止口设计能够保证安装时的同轴度定位，减少装配偏差；另一端的球形腔体结构，内部可以配合对应规格的球头芯体实现多自由度的摆动，球腔内壁的加工精度直接决定了铰接的转动顺滑度以及密封性能，设计时需要根据允许的最大摆动角度来确定球腔的开口范围，避免摆动过程中出现结构干涉。球头端侧壁预留的通孔，主要用于介质流通或者锁止销的安装，根据使用场景的不同，通孔的通径需要匹配对应管路的流量要求，或者满足锁止件的剪切强度需求。在安装边界方面，法兰端的外径、螺栓孔分布圆直径、螺栓孔数量与孔径都需要和对接端的法兰参数完全匹配，球头端的外径尺寸需要和配合的球座内孔尺寸保持合理的配合公差，整体长度需要满足安装空间的轴向尺寸要求，同时要预留出足够的摆动空间，避免接头摆动时和周边的设备部件发生碰撞。设计这类接头时，首先要根据实际工况的负载大小确定主体的壁厚，球面部分的壁厚需要满足承压要求，尤其是用于高压液压系统的接头，球面部位的应力集中区域需要做圆角过渡处理，避免交变载荷下出现疲劳裂纹。法兰端的连接螺栓数量需要根据额定负载下的剪切力、拉力进行核算，保证连接强度有足够的安全余量。球腔内部的表面粗糙度需要控制在合理范围，既要保证转动时的顺滑度，减少磨损，也要满足密封件的安装要求，避免密封件被粗糙表面刮损导致泄漏。这类接头在实际使用中，常配合防尘圈、密封圈等附件使用，避免外界的粉尘、杂质进入球铰配合面，加速配合面的磨损，延长部件的使用寿命。在管路系统中使用时，这类球形接头可以补偿管路因温度变化产生的热胀冷缩位移，减少管路应力，避免管路焊缝或者连接点出现开裂；在执行机构的铰接点位使用时，可以实现动力传递过程中的角度自适应，保证作用力始终沿合理方向传递，减少额外的侧向负载对执行部件的损伤。建模过程中需要重点关注球面与法兰端的同轴度要求，螺栓孔的位置度公差，以及球腔开口处的倒角处理，这些细节直接影响后续零件加工的合格率以及实际装配后的使用性能。
