旋转式安全起重吊钩精细结构设计

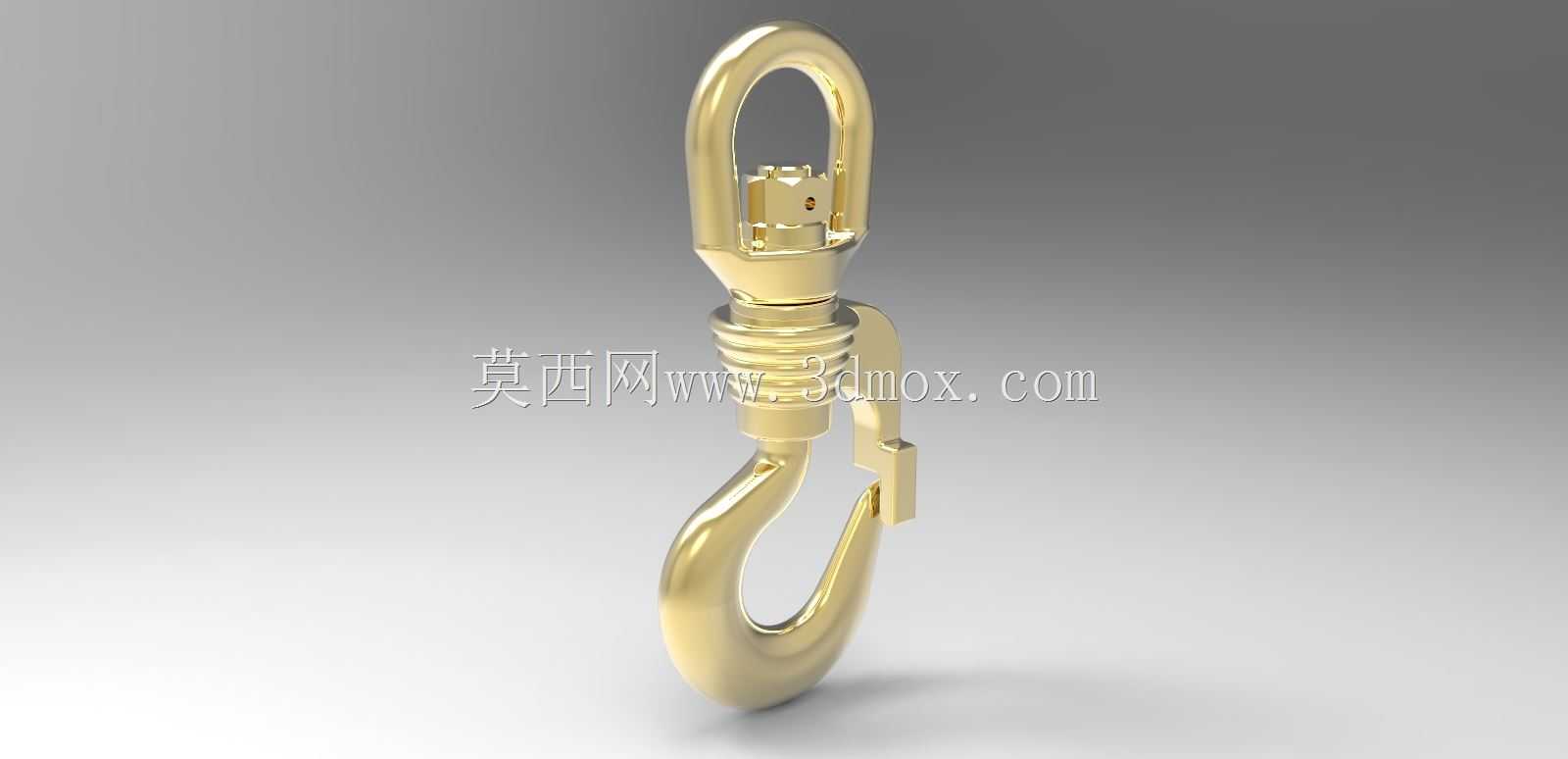

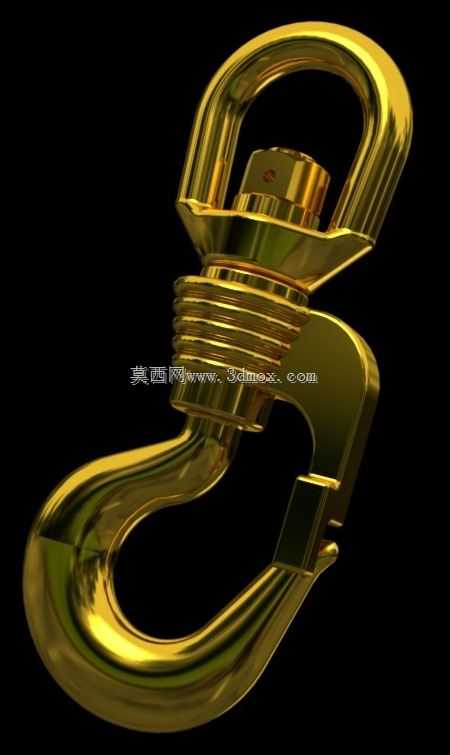

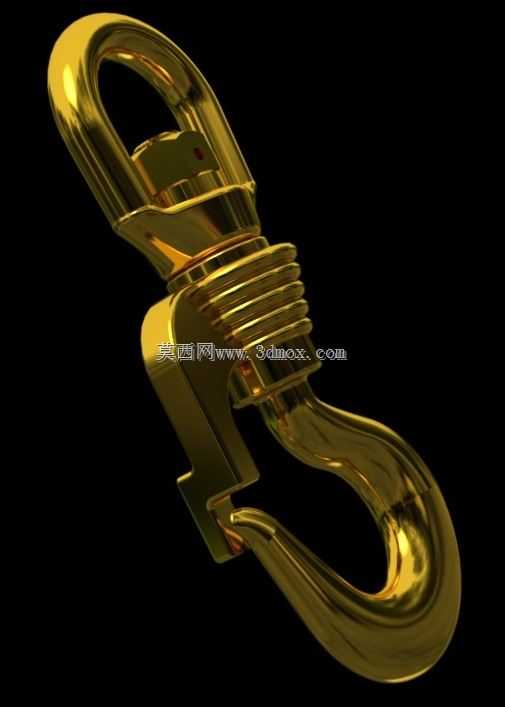

这款旋转式安全吊钩是起重吊装作业里的核心受力连接件，在车间物料转运、港口货物装卸、建筑施工构件吊装、重型设备安装移位等场景中都承担着载荷传递的关键作用，区别于普通固定式吊钩，其顶部的旋转连接结构可以在起吊过程中自动抵消吊重产生的扭转应力，避免吊索出现拧结、打转的情况，大幅降低吊装过程中因载荷扭转带来的脱钩、索具磨损风险。从结构设计逻辑来看，产品从上到下分为三个核心功能段：顶部的D形吊环用于和上位吊具、起重葫芦的吊钩或者钢丝绳索具连接，环体内侧做了圆弧过渡处理，避免连接后出现应力集中割伤索具的问题；中间段是推力轴承配合的旋转连接座，采用螺纹锁紧加防脱销的双重固定结构，既保证上下段可以相对自由转动，又能承受额定载荷下的轴向拉力，不会出现轴向窜动或者连接松脱的问题；下部的钩体是主要的承载受力部分，钩尖位置配备了弹簧复位的安全防脱挡板，挡板在不受外力时会自动贴合钩尖开口处，完全封闭钩体的开口空间，防止挂入的吊索、吊环在作业晃动中从钩口滑出。在设计建模过程中，钩体部分采用了变截面的流线型曲率设计，钩身的受力最大位置做了加厚处理，从钩根到钩尖的截面厚度逐步过渡，既保证整体受力均匀，又避免不必要的材料冗余；钩体开口尺寸按照常规吊装索具的连接端尺寸做了适配，能够兼容大部分标准卸扣、钢丝绳套环、吊装带端环的挂入需求，安装时只需要将顶部吊环与上位起重部件连接到位，检查防脱挡板的弹簧复位功能正常即可投入使用，日常维护时只需要定期给中间旋转轴承加注润滑脂，检查防脱挡板的弹簧弹力是否正常、钩身是否出现裂纹或者明显变形即可。不同于普通民用吊钩，这款吊钩的所有受力棱边都做了圆角钝化处理，不会在挂接索具时割伤吊装带或者钢丝绳的纤维层、钢丝束，旋转结构的阻尼设置适中，既不会因为过紧导致无法灵活转动抵消扭转，也不会因为过松导致吊重随意晃动影响吊装对位精度，在一些需要精准对位的重型设备吊装场景中，这种带旋转功能的安全吊钩能够有效减少吊重的自转晃动，帮助作业人员更快完成构件的对位安装，同时防脱挡板的触发力度经过调校，挂接索具时只需要轻推挡板即可将索具滑入钩内，松手后挡板自动复位锁闭，不需要额外的插销或者锁扣操作，不会增加现场作业人员的操作负担。
