立式快速夹钳压紧式拨动夹紧机构

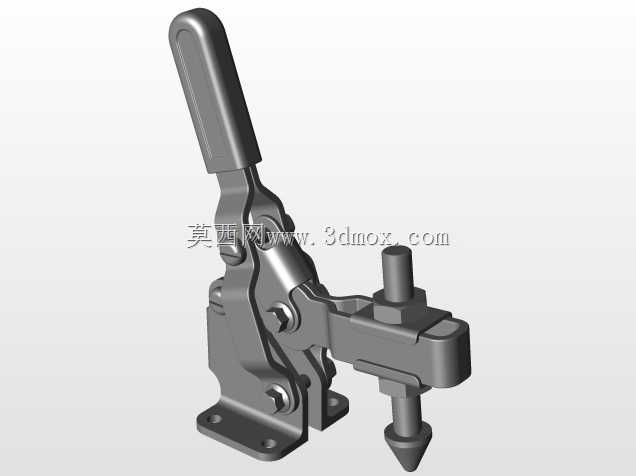

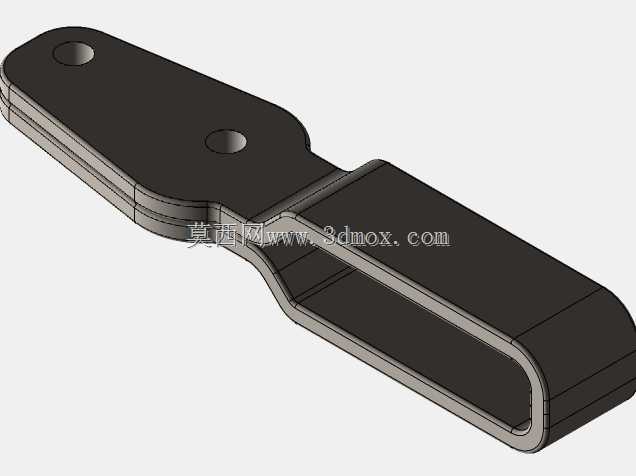

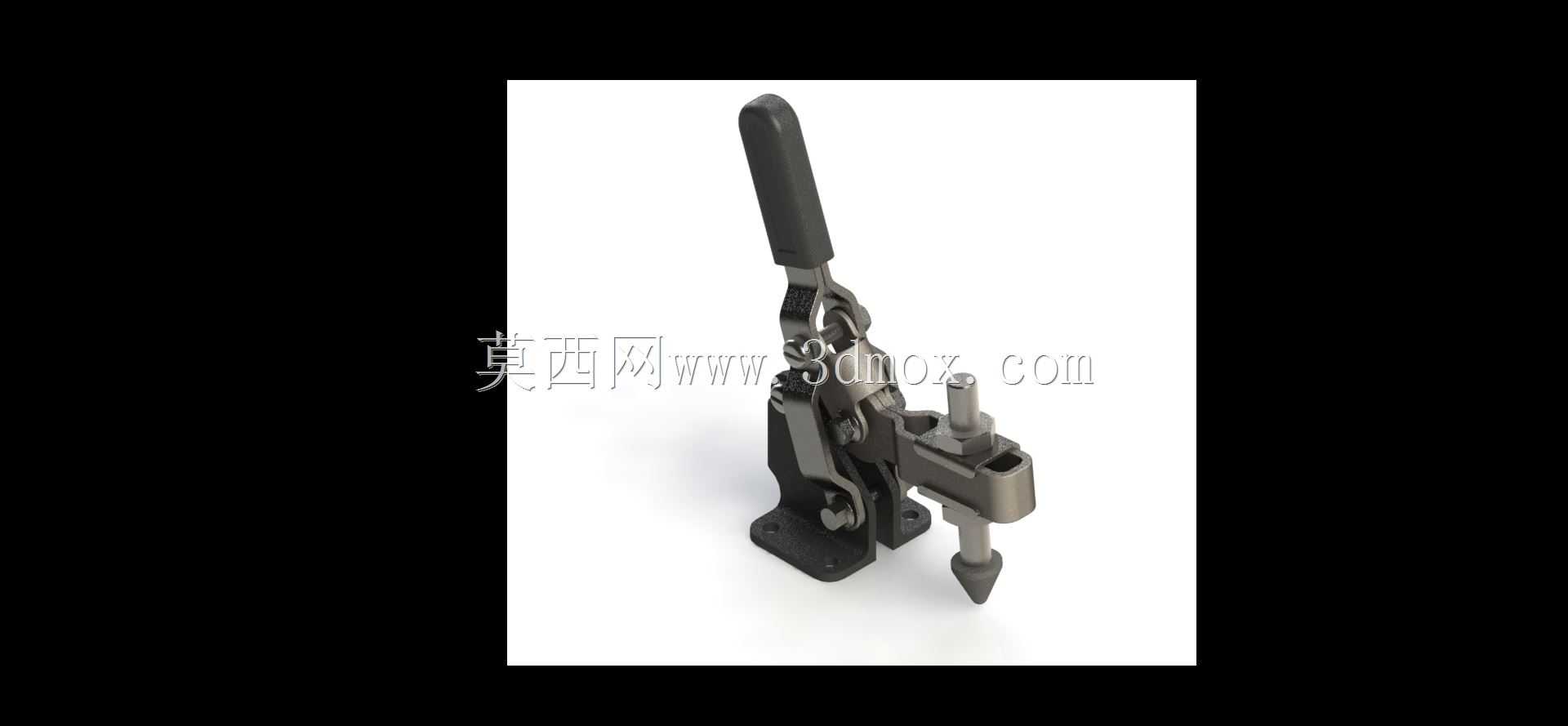

这类手动拨动式压紧夹钳，在工装治具、小件焊接工位、木质板材加工定位、电子组件压合装配场景中应用十分广泛，属于手动快速夹紧元件里的垂直压紧类结构，核心依靠肘节机构的死点锁止特性实现夹紧后的自锁，避免加工过程中受振动载荷出现松脱。从结构组成来看，整套机构包含底座安装段、铰接连杆传动组、带防滑绝缘套的操作手柄、可调节压头组件几个核心部分，底座采用带沉头孔的平板式设计，安装时可通过内六角螺栓直接固定在工装基板或者工作台面上，沉孔设计能够让螺栓头完全没入底座平面，不会突出平面干涉工件摆放，也避免螺栓受外力磕碰出现螺纹损伤。压头部分采用螺杆调节结构，可根据不同被夹紧工件的厚度差异，旋转调整压杆伸出长度，适配不同高度的工件装夹需求，压头末端做了锥度收窄设计，接触工件的端面带有微小的圆弧过渡，既能够保证足够的压紧接触应力，又不会因为尖锐棱角在软质工件表面压出明显伤痕，适配铝板、亚克力板、印刷电路板这类易划伤工件的装夹需求。设计这类夹钳结构时，首先要核算连杆铰接点的位置配比，保证手柄扳动到垂直闭合位置时，连杆组刚好越过死点位置，此时即便施加在手柄上的外力撤除，夹钳也会保持稳定的夹紧状态，不会因为工件的反弹力自行松脱；手柄的长度设计需要兼顾操作力矩与操作空间，过长的手柄会占用过多工装周边的操作空间，过短则会导致扳动手柄时需要施加过大的握力，长时间重复操作会提升操作人员的疲劳强度。从安装边界来看，这类夹钳闭合状态下整体高度较低，横向占用空间小，在排布多工位工装时，可以在基板上密集排布多个同型号夹钳，不会出现相邻夹钳操作干涉的问题；夹钳张开状态下，压头会抬升至足够高度，给工件取放留出足够的操作空间，不需要额外拆卸部件就能完成工件的上下料操作。在实际产线应用中，这类夹钳常被用来替代传统的螺栓压板夹紧结构，不需要借助扳手等工具，仅靠手动扳动手柄就能在一秒内完成夹紧或者松脱动作，大幅提升小件批量加工时的上下料效率，同时夹紧力的一致性更好，不会因为操作人员拧紧螺栓的力度差异导致工件装夹变形或者夹不牢的问题。铰接位置的销轴都做了表面淬硬处理，长期重复扳动也不会出现铰接孔磨损导致的间隙过大问题，保证夹钳长期使用后的夹紧精度，压杆部分采用细牙螺纹调节，调节时的进给量更小，能够精准控制压头的最终高度，适配不同公差带的工件装夹需求，避免压头过压导致工件变形。
