铃木车型等长不锈钢排气涡轮头结构设计

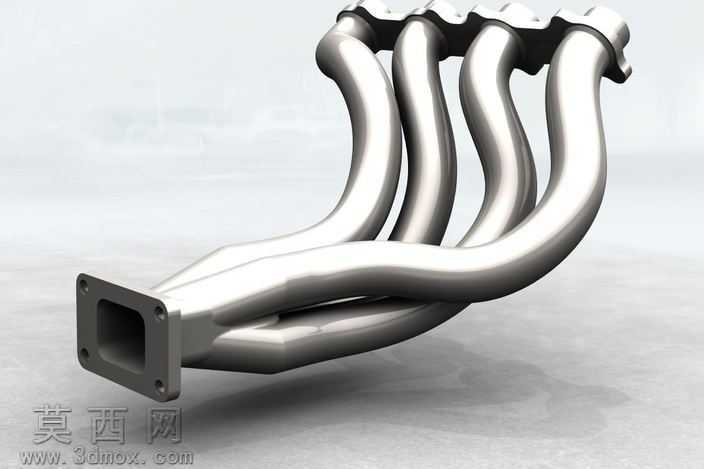

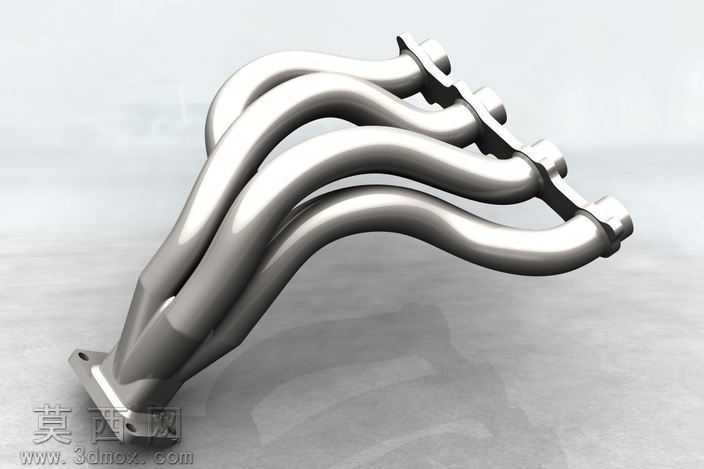

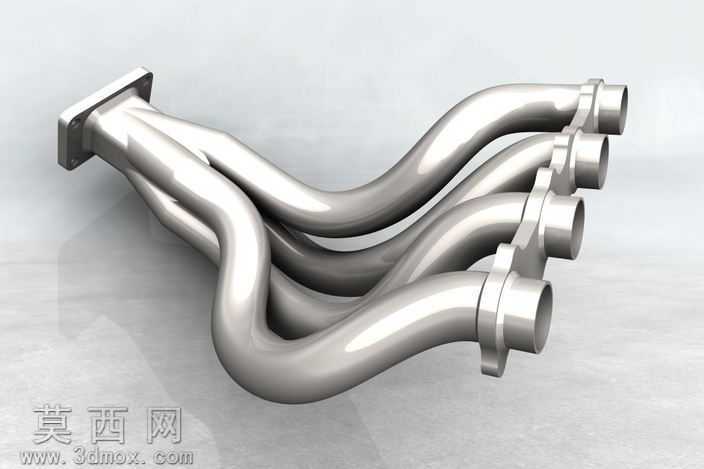

本模型为适配铃木车型的等长排气涡轮头（俗称头焦）三维设计作品，建模阶段采用参数化特征建模思路，首先基于四缸发动机排气端口的排布基准，确定四个进气法兰端的安装孔位坐标、密封面平面度公差，保证与发动机缸盖排气侧的装配匹配度，每根排气支管的弯曲路径经过等长计算，确保四个气缸排出的废气到达涡轮端集合口的路径长度一致，避免排气干涉、提升废气脉冲推动涡轮的效率。建模过程中对弯管段采用扫掠特征生成，严格控制每段管路的内径统一为38毫米，弯管处的圆角半径经过曲率连续校验，避免管路内壁出现突兀折角造成排气阻力增大，管壁厚度按照不锈钢改装件的常规强度要求设定为2毫米，兼顾轻量化与高温工况下的结构强度。材质渲染阶段采用抛光不锈钢材质，调整金属粗糙度参数至0.1以下，添加轻微的环境反射效果，还原改装排气头段的亮面金属质感，法兰部位做了轻微的倒角处理，渲染时区分法兰安装面的哑光加工质感与管路外壁的抛光质感，提升模型的真实感。结构设计上，四个进气法兰分别对应四个气缸的排气出口，每个法兰预留标准螺栓安装孔，集合端为统一的涡轮连接法兰，可匹配对应型号的涡轮增压器进气口，支管之间的排布经过空间干涉校验，避免装车后与发动机舱内的周边部件产生位置冲突，管路的弯曲走向充分考虑了排气顺畅度，逐步将四个支管的气流平顺引导至集合腔，减少气流紊流的产生。整体模型的结构细节完整，包含了法兰密封槽、管路焊接过渡位、安装定位凸点等实际生产需要的结构特征，既可以作为汽车改装专业的教学演示模型，也可作为排气改装件开发的设计参考，还原了高性能等长排气头段的核心设计逻辑，兼顾了装配合理性、空气动力学性能与视觉质感表现。
