八边形橡胶球隔振承载支座结构设计

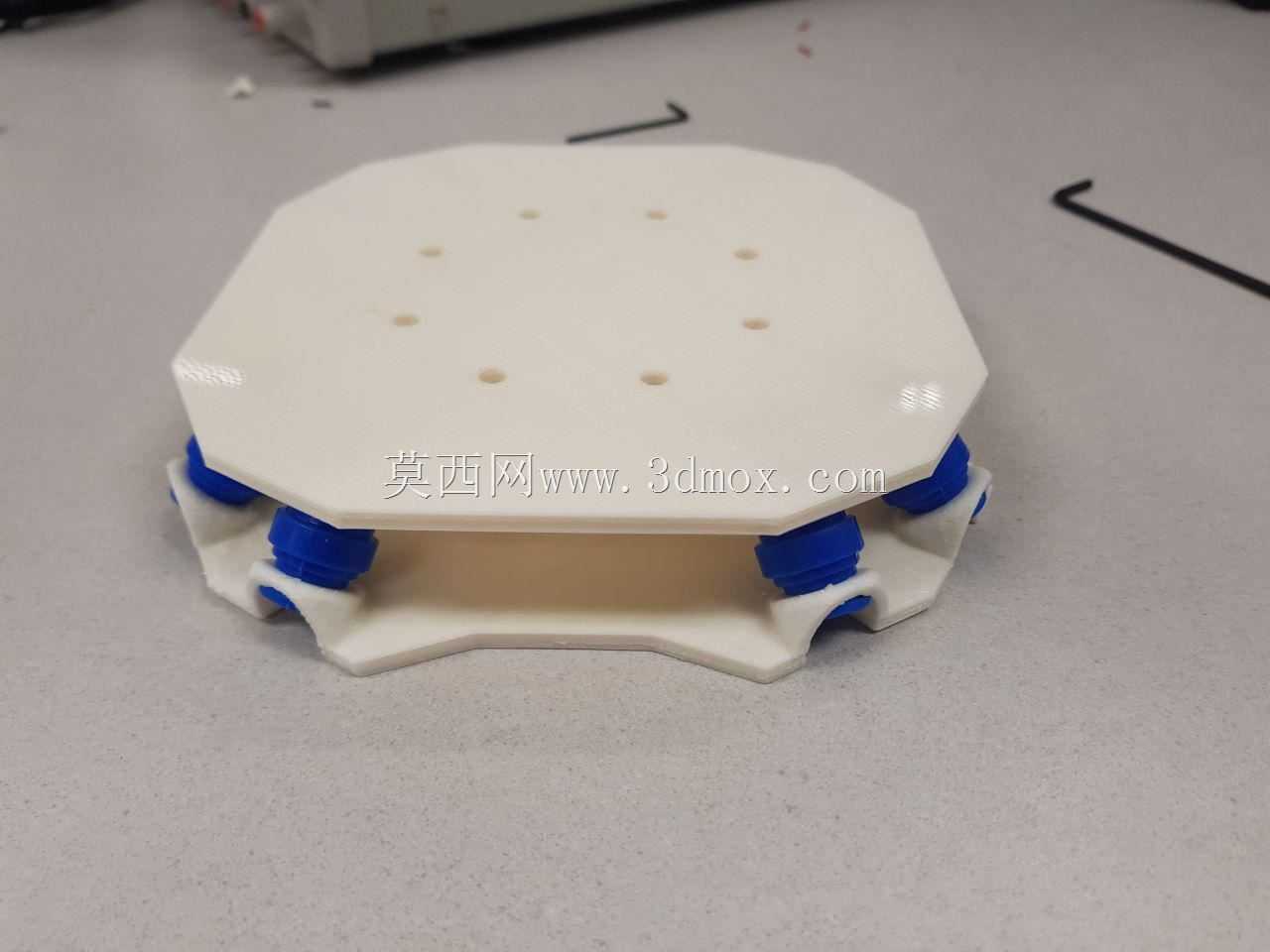

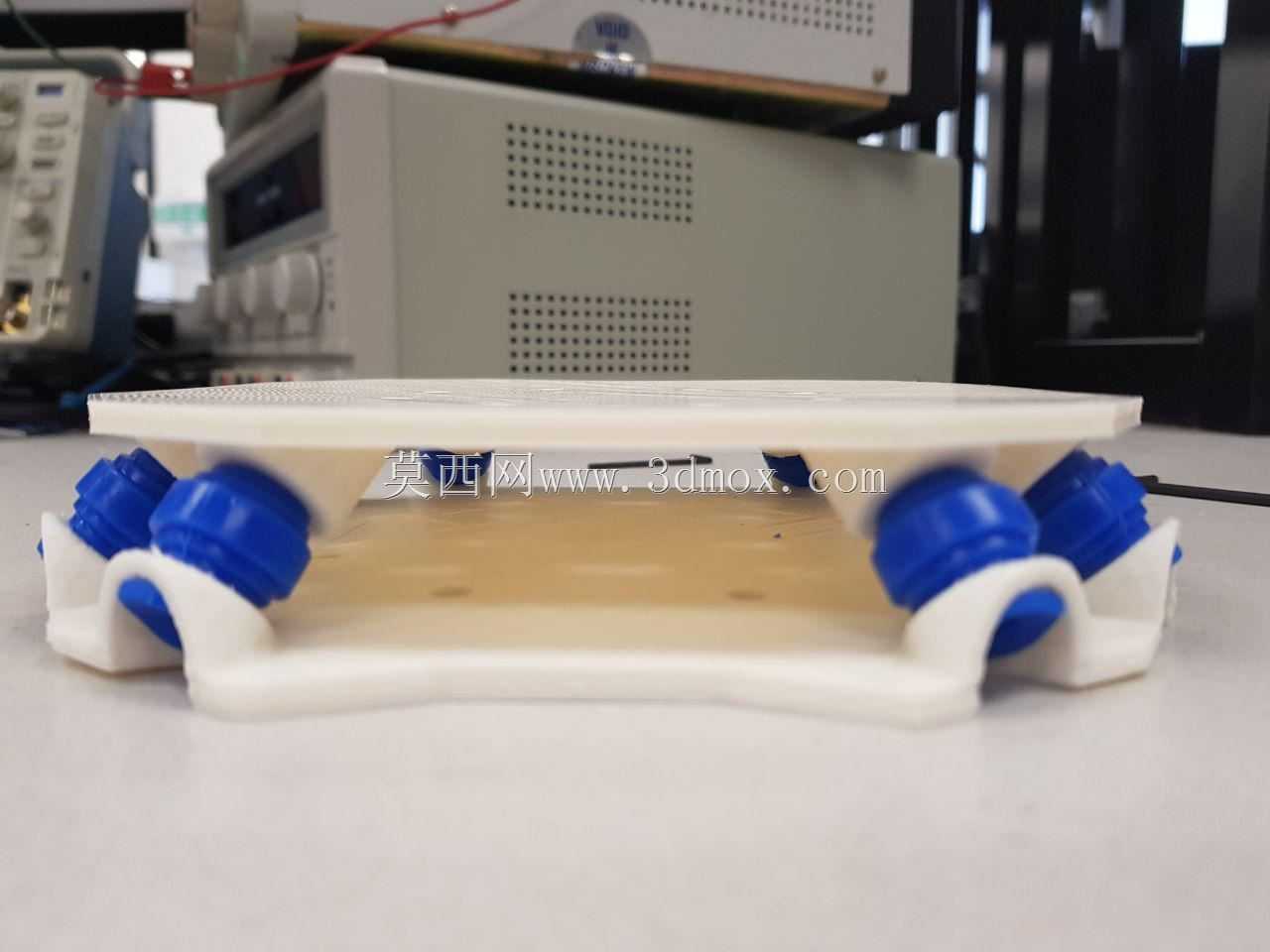

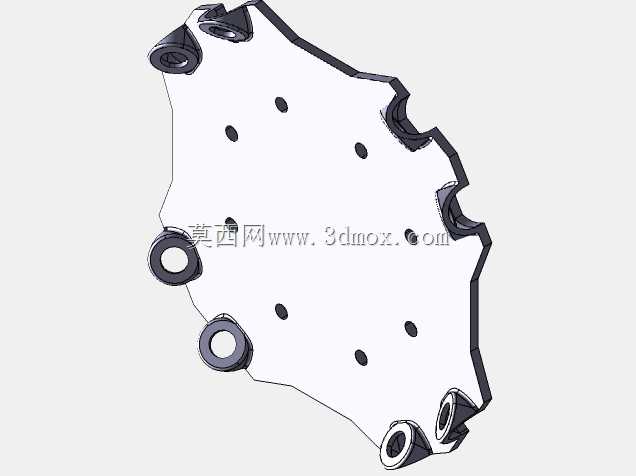

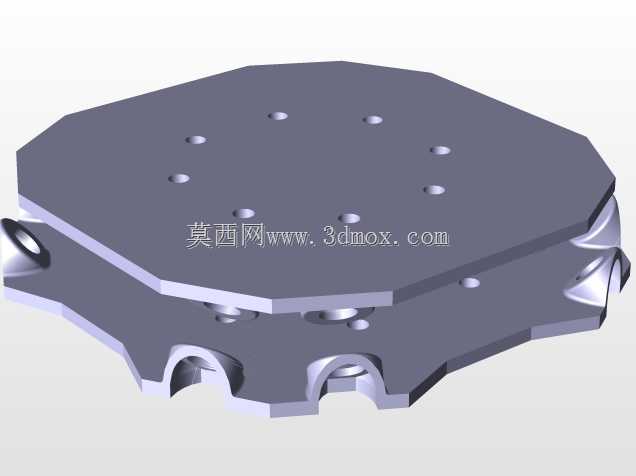

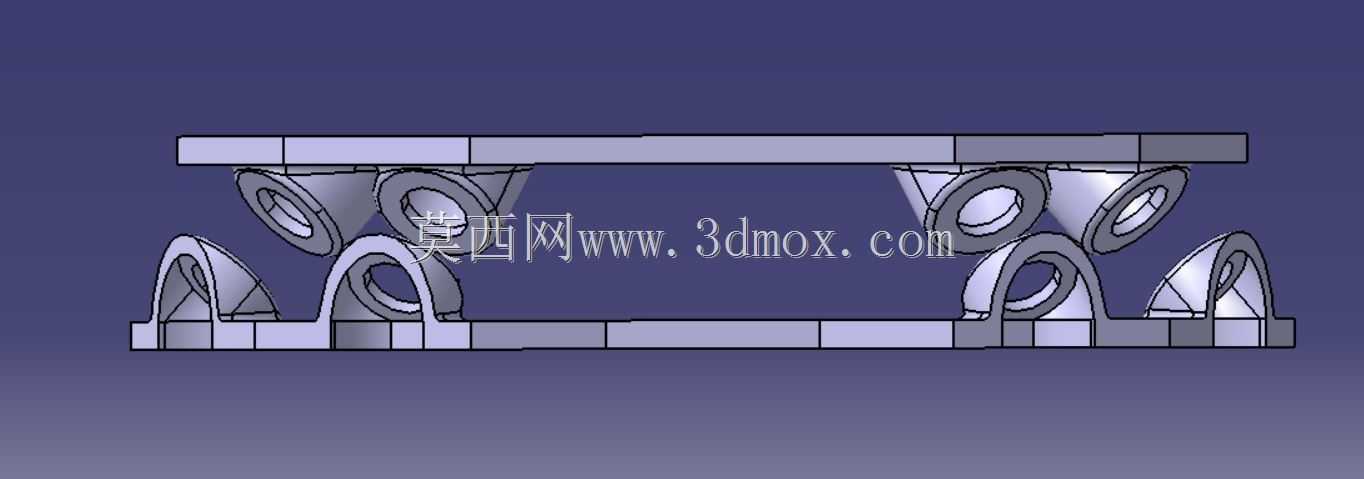

这款隔振承载支座采用上下双层八边形承托板搭配周向均布橡胶减震球的结构形式，主要面向对振动隔离有要求的桌面级精密设备、小型光学实验平台、3D打印机等设备的底部承载场景，可有效隔绝来自桌面的环境微振动，同时抑制设备自身运行产生的振动向外传递，避免振动耦合影响设备运行精度。从结构设计逻辑来看，上下承托板均做了八边形切边处理，相比圆形板在同等外接圆尺寸下可减少边角占用空间，同时八组安装位沿周向均匀排布，每个边角位置对应一组橡胶减震球安装位，相比传统四点支撑结构拥有更均匀的载荷分布特性，即使承载设备重心存在小幅偏移，也能通过多点均布的减震单元保持支撑刚度一致，不会出现单侧受力过大导致的隔振性能衰减。上下承托板表面均预留了规则排布的安装孔位，上板的孔位用于和被承载设备的底部安装孔对位锁附，下板的孔位用于和安装基面固定，孔位间距按照通用小型设备的底部安装孔距范围做了适配，可兼容多数常见桌面级工业设备、实验仪器的安装尺寸，无需额外制作转接板即可完成安装。周向布置的橡胶减震球采用卡装式结构固定在上下板的限位槽内，无需额外粘接或紧固件连接，装配时只需将减震球压入对应卡槽即可完成组装，后期维护更换减震球时也可直接拆卸替换，无需拆解整个支座结构。每个减震球的安装位都做了限位凸台结构，可限制橡胶球在受横向剪切力时的位移量，避免设备受水平方向冲击力时减震球脱出卡槽，提升支座整体的抗冲击性能。从安装边界来看，该支座整体高度较低，不会过多抬升设备的安装高度，避免设备重心过高带来的稳定性问题，八边形的外轮廓在多台设备并排布置时可紧密贴合摆放，减少台面空间浪费。相比传统的橡胶垫式隔振结构，这种多点分布式橡胶球支撑的结构拥有更长的疲劳寿命，橡胶球在承受垂向载荷时可产生均匀的弹性形变，不会出现局部应力集中导致的橡胶过早老化开裂问题，同时周向均布的结构可同时实现垂向、水平方向的多维度隔振，对于不同方向传递的振动都有较好的衰减效果，适合应用在存在多方向环境振动的实验室、生产车间等场景。在实际选型应用时，可根据被承载设备的总重量调整对应硬度的橡胶减震球，在保证支撑刚度足够的前提下获得最优的隔振效率，上下板采用硬质工程塑料材质制作，自身重量较轻且拥有足够的结构强度，可满足中小型设备的长期承载需求，不会出现长期受压变形的问题。
