杠杆式圆形通风排气口结构设计

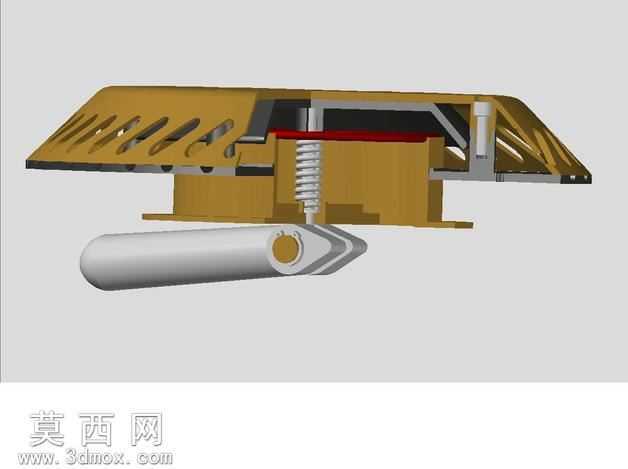

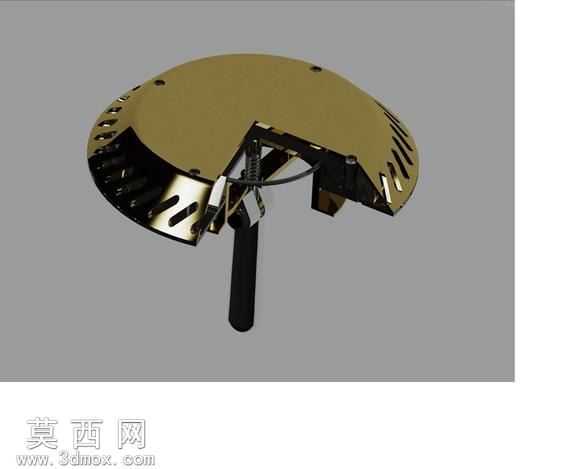

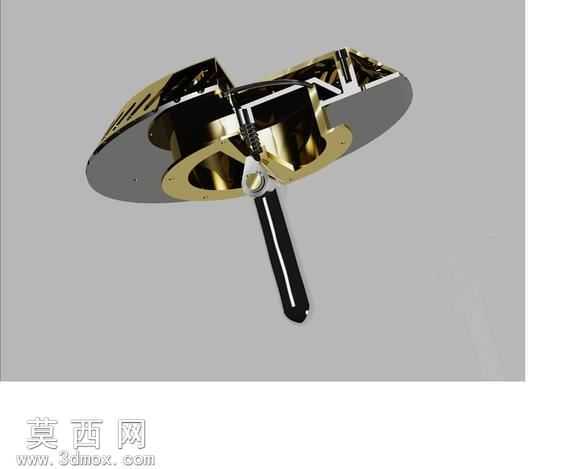

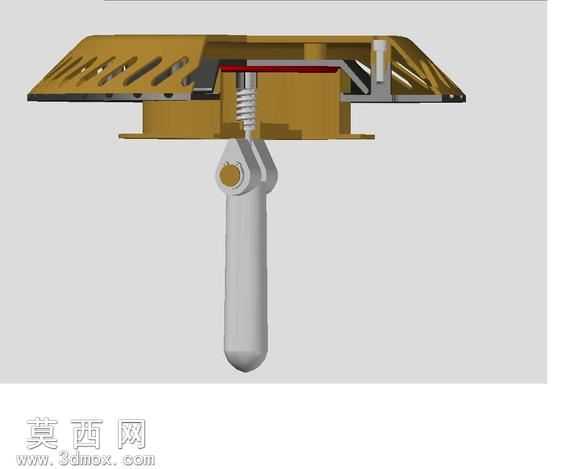

本作品为杠杆驱动式圆形通风排气口结构，整体采用三维建模软件完成全参数化设计，建模过程中对各部件的装配间隙、运动行程做了精准约束，确保机构运动逻辑符合实际使用需求。渲染阶段为主体盖板赋予了哑光金属黄铜材质，还原金属构件的厚重质感，对内部铰接结构、复位弹簧、操作杆分别赋予了不同的金属材质表现，区分不同部件的材质属性，通过光影渲染清晰展现内部的杠杆传动结构，让整体结构的装配关系一目了然。从结构设计来看，整体以圆形盖板作为主体基座，盖板边缘开设多组通风槽作为气流通道，内部设置可转动的开合遮板，通过中心铰接的杠杆操作杆驱动遮板转动，实现通风口的开启与闭合，同时内置复位弹簧结构，在操作杆复位时可带动遮板自动回位封闭排气口，保证闭合状态下的密封性。设计思路围绕简易可靠的手动通风控制需求展开，核心采用简单杠杆传动原理，当操作杆处于垂直位置时，遮板完全封闭通风槽，可完全阻断空气、水汽的流通，从外部观察操作杆的位置即可快速判断排气口的开闭状态，无需额外的状态指示结构。设计过程中针对杠杆长度可能带来的操作力矩问题做了优化考量，预留了结构调整空间，后续可基于相同的机械传动原理，对杠杆长度、遮板开合角度做适配调整，满足不同通风量、不同安装场景的使用需求，整体结构零件数量少，传动逻辑直接，没有冗余的复杂结构，既降低了加工制造的难度，也减少了后续使用过程中的故障概率，适合应用在需要手动控制通断的通风管路、小型设备排气端口等场景，建模过程中所有配合面都做了公差预留，可直接导出工程图用于实物加工制作。
