Amarok三夹工装夹具结构设计

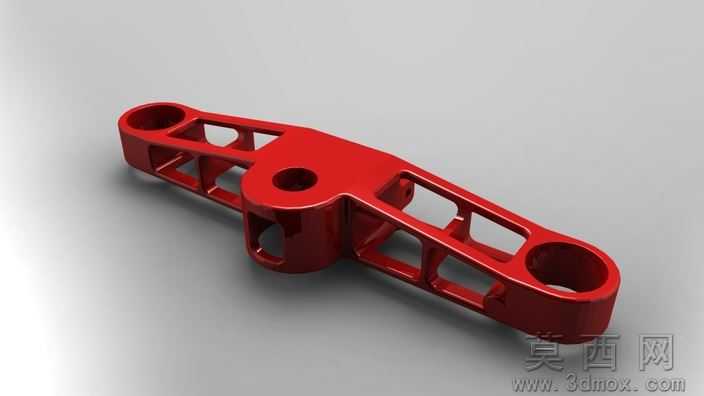

本作品为Amarok三夹夹持部件的三维建模设计，整体采用对称式长臂镂空结构，在保证结构强度的前提下大幅降低了零件自重，适配轻量化工装的使用需求。建模阶段首先通过草图绘制确定两端铰接孔的中心距与中部安装孔的定位基准，严格匹配工装装配的公差要求，再通过拉伸、切除命令生成主体基础轮廓，针对长臂部分采用渐进式镂空设计，每段镂空筋位的厚度经过受力校核，避免夹持作业时出现应力集中导致的结构变形。中部的凸起安装座做了加厚处理，与两侧长臂采用圆角过渡，既消除了锐边应力隐患，也优化了零件的加工工艺性。材质设置选用高光亮面红色烤漆金属材质，渲染阶段调整了环境光的反射参数，还原金属漆面的细腻光泽与厚重质感，同时通过柔和的阴影效果凸显零件的立体轮廓与结构层次。设计思路上充分考虑了该三夹部件的实际使用场景，两端的铰接孔用于连接传动杆件，中部孔位用于固定安装基座，长臂的镂空结构既减少了材料消耗，也降低了部件运动时的惯性负载，整体结构紧凑，受力路径清晰，完全满足工装夹持作业的强度与精度要求，可直接用于装配验证、工程出图以及后续的加工生产参考。
