带凸轮调节排气结构的机械装置设计

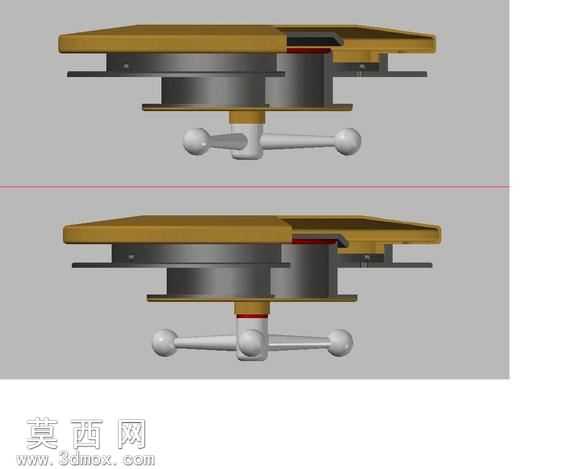

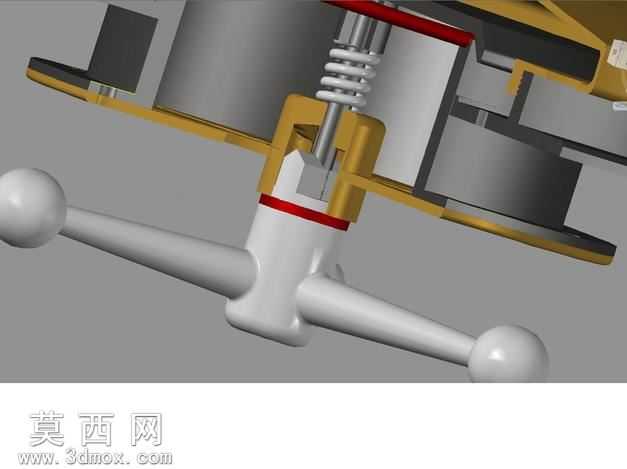

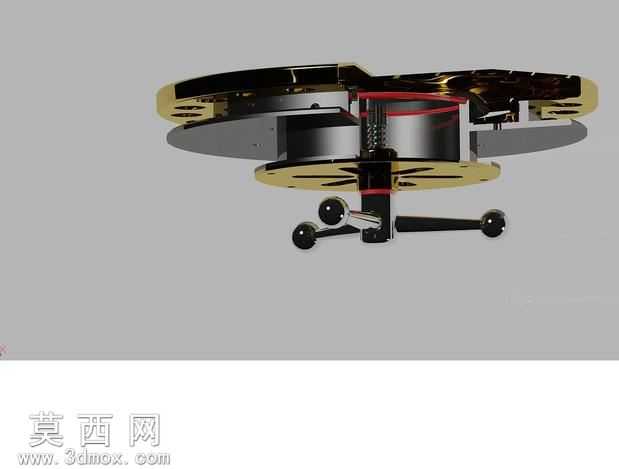

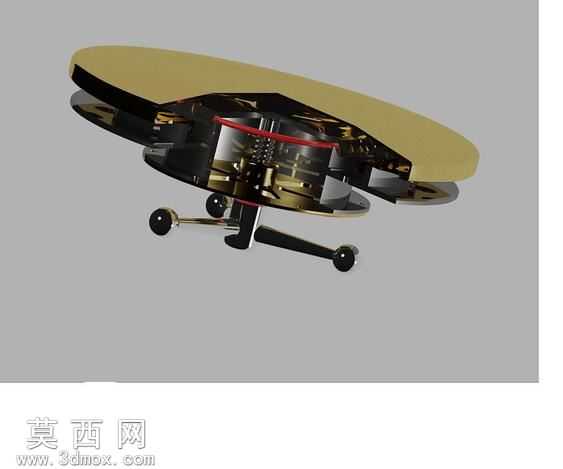

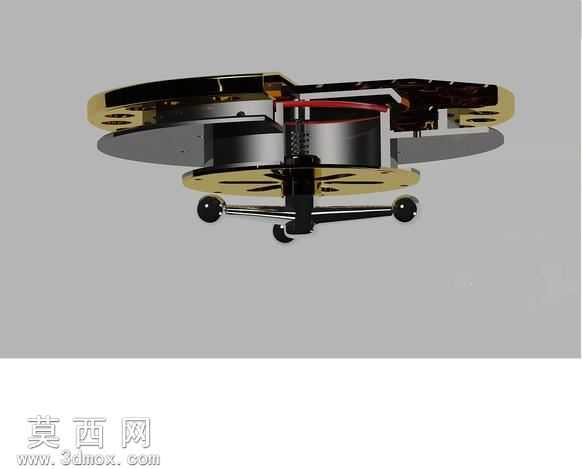

本作品为迭代优化后的机械装置三维建模成果，建模阶段采用自顶向下的设计逻辑，先完成整体功能框架的搭建，再逐一拆分各功能零件进行细节建模，全程严格遵循机械加工的工艺要求，对所有配合面预留合理公差，确保后续装配环节无干涉问题。渲染阶段针对不同零件的材质特性做了精细化参数调整：金属结构件采用高反射率的金属材质，还原金属加工后的亮面质感，对边角处做轻微倒角处理避免渲染出现生硬棱角；功能凸轮部件做了哑光金属材质区分，突出其作为核心传动件的结构轮廓；底部滚轮组件采用橡胶与金属结合的材质设置，还原滚轮的真实触感与视觉效果；顶部盖板部分做了半透明材质预览，方便直观观察内部的传动结构布局。结构设计上，针对初代版本的固定方式缺陷做了重点优化，摒弃原有的藏基地固定螺丝方案，改用螺纹式外顶盖完成整体固定，既简化了装配流程，也提升了装置整体的密封性能。核心的拉杆部件采用旋转双功能设计，通过与阶梯状凸轮的配合，同时实现通风口开闭调节与排气量档位控制，当排气口处于完全关闭状态时，配套的红色标识块会自动弹出，为使用者提供清晰的状态反馈，无需额外观察内部结构即可判断装置当前的工作状态。顶盖部分采用分体式断片设计，将原本一体化的顶盖拆分为两个独立加工件，大幅降低了加工过程中的材料损耗与加工难度，同时在顶盖接缝处做了密封槽设计，可配套密封圈使用，有效阻挡灰尘进入排气孔内部，避免长期使用后灰尘堆积造成的排气堵塞问题。装置底部专门设计了独立排水孔结构，可及时排出装置内部积存的冷凝水或意外渗入的液体，保护内部金属零件不受锈蚀，延长装置的整体使用寿命。建模过程中对所有运动部件做了运动仿真验证，确认凸轮旋转、拉杆推拉、标识块弹出等动作全程无卡滞，各档位的通风口开合度符合设计预期，螺纹顶盖的旋合行程合理，不会出现旋合过紧或松动脱落的问题，所有零件的壁厚、圆角参数均符合常规机械加工的工艺要求，可直接导出工程图纸用于实际生产加工。
