游艇甲板不锈钢通风口结构设计

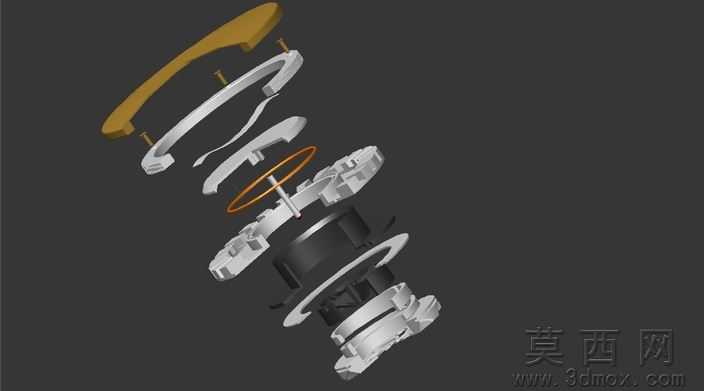

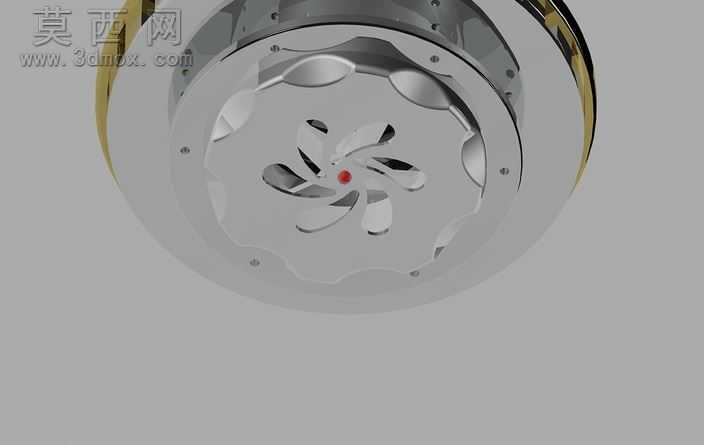

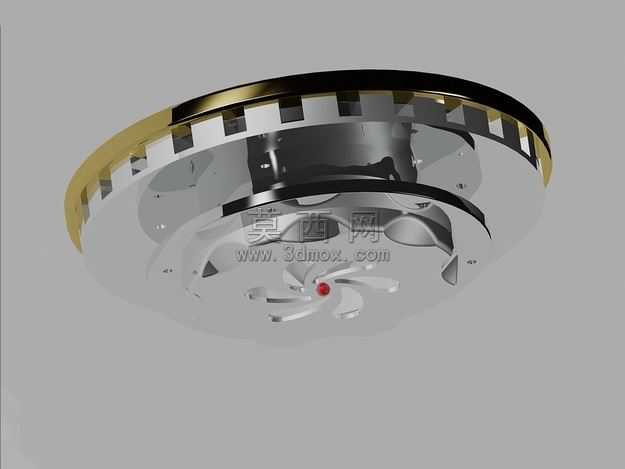

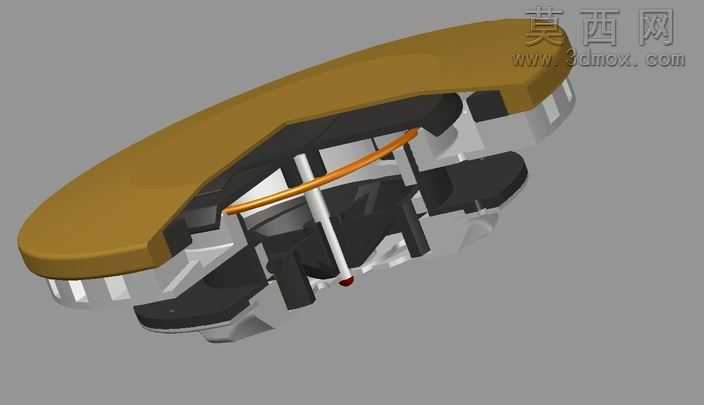

本作品为游艇甲板专用通风口的三维结构设计，是经过三次方案迭代优化后的成熟设计版本，核心设计目标是在保障通风功能的前提下，最大化降低部件安装与后期维护的操作难度。建模阶段采用全参数化设计逻辑，对各部件的装配公差进行了严格设定，确保所有配合面的精度符合船用部件的使用标准。整体结构分为不锈钢底座、顶盖、内部螺旋槽传动机构、通风格栅四大核心模块，其中不锈钢底座采用从顶端向下固定到甲板的安装方式，替代了传统从甲板下方锁付的复杂结构，大幅降低了现场安装的操作难度，无需在甲板下方预留操作空间。顶盖与底座采用螺纹旋合的连接方式，用户无需借助专用工具即可徒手完成顶盖的拆卸与安装，方便日常清洁作业以及定期的部件检查、疏通维护，有效避免了传统卡扣式结构易老化、易卡死的缺陷。内部传动结构选用螺旋槽作为动力传递路径，转动顶盖时即可带动内部的活动通风格栅同步动作，实现通风口开度的无级调节，既可以在航行时全开保证舱内空气流通，也可以在暴雨天气下全闭防止海水、雨水倒灌进入舱室。材质渲染方面，底座与格栅部分采用哑光不锈钢材质，还原船用五金的磨砂金属质感，顶盖外圈做了抛光金属与防滑齿结构的搭配，既提升了部件的视觉精致度，也增加了旋拧操作时的摩擦力，中心的红色标识点用于对齐通风口的开闭状态，方便用户快速判断当前档位。整体结构没有易损的细小连接件，所有部件均采用耐海水腐蚀的不锈钢材质加工，适配游艇长期在高盐高湿环境下的使用需求，结构紧凑，安装后与甲板表面齐平，不会突出甲板造成磕碰风险，同时兼顾了实用性与外观的整体性。
