螺旋槽式圆形密封端盖结构设计

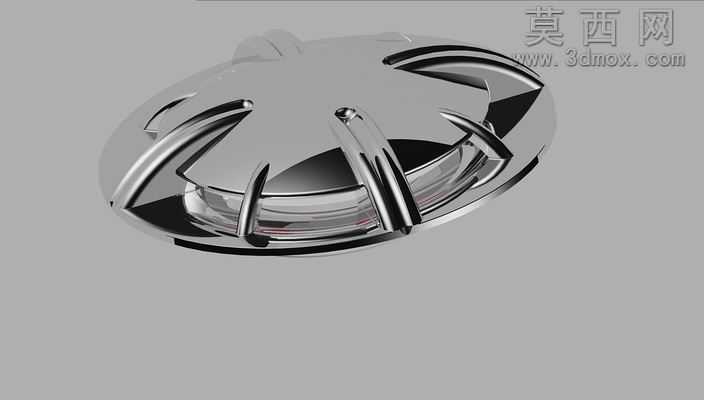

本作品为螺旋锁紧式圆形端盖的三维结构设计，整体采用圆盘式基础造型，建模过程中以回转体特征为核心基础，首先绘制端盖主体的圆形截面轮廓，通过旋转凸台命令生成端盖的基础盘体结构，保证盘体的厚度均匀性与外圆轮廓的圆度公差，为后续结构搭建提供精准的基准。在盘体的上表面，设计有六组沿圆周方向均匀分布的凸起筋条结构，筋条采用流线型弧面过渡设计，建模时通过绘制筋条的引导线与截面轮廓，使用扫描凸台命令生成单根筋条特征后，通过圆周阵列命令完成全部筋条的均匀排布，既保证了筋条结构的一致性，也让端盖在手动旋拧操作时能够提供足够的摩擦力，无需额外辅助工具即可完成锁紧与拆卸操作。端盖的内侧设计有适配螺旋槽机构的锁紧结构，建模时严格匹配配套基座的螺纹槽尺寸参数，通过螺旋线扫描生成内侧的锁紧卡位特征，同时在端盖与基座接触的贴合面位置，设计有一圈内凹的密封槽结构，可适配密封圈安装，实现装配后的密封效果，避免内部腔体进入灰尘、水汽等杂质。整个模型的结构设计经过多轮迭代优化，摒弃了传统端盖常用的外露螺丝固定方案，所有锁紧结构均集成在端盖与基座的配合内部，外观无突出的紧固件结构，整体造型简洁流畅，没有多余的突兀特征。材质适配方面，模型可兼容ABS塑料与不锈钢两种材质的加工需求，若采用ABS材质可通过注塑工艺一体成型，筋条与盘体的连接位置均做了圆角过渡处理，避免注塑过程中出现应力集中导致的开裂问题；若采用不锈钢材质则可通过冲压结合机加工的方式完成制作，结构强度能够满足户外使用场景的需求。渲染过程中采用哑光灰白色材质模拟工程塑料的表面质感，对筋条的弧面位置做了轻微的高光处理，清晰展现筋条的流线型轮廓与结构走向，同时通过柔和的环境光影突出端盖整体的曲面过渡效果，让结构细节的呈现更加直观。整个设计的装配逻辑简单可靠，端盖仅需对准基座的卡位槽旋转极小角度即可完成锁紧固定，拆卸过程同样便捷，没有复杂的操作步骤，小尺寸的分体式结构也让零件的加工与更换成本更低，可广泛应用于各类需要密封防护的小型腔体设备上。
