立式加工中心双工位气动夹紧装置

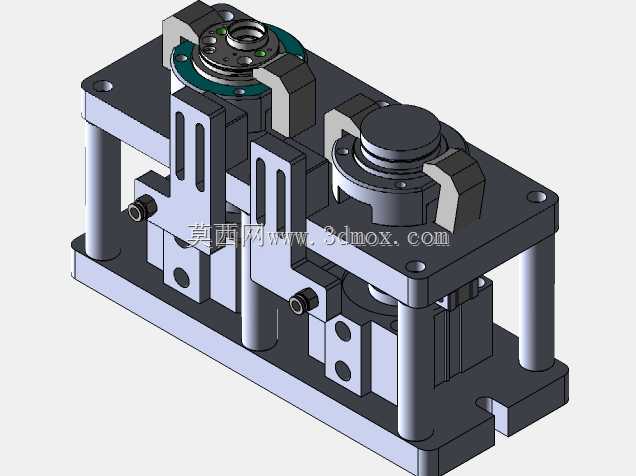

这套双工位气动夹紧装置，主要适配立式加工中心的批量零件装夹需求，在小型盘类、轴座类零件的铣削、钻削工序中应用广泛，能替代传统手动压板装夹，大幅缩短单件装夹的辅助时间。从结构布局来看，装置采用上下双层板式支撑结构，四根等高导柱连接上下安装板，保证整体框架的刚性与平行度，下层板作为安装基准可直接固定在机床工作台上，安装孔位适配常见T型槽间距，无需额外制作过渡连接板即可完成装夹固定。两个夹紧工位对称布置在台面上，每个工位都设置了三点式定位块与气动夹紧压头，定位块的位置可通过腰型孔进行微调，适配一定尺寸范围内的工件外径，无需更换整套夹具即可兼容同系列不同规格的零件加工。气动执行元件内置在上下板之间的空腔内，管路沿导柱旁侧排布，避免加工过程中切屑、切削液飞溅损坏气动元件，同时整体外轮廓没有突出的尖锐结构，不会干涉机床主轴的走刀路径，加工时刀具可从多个角度接近工件，完成侧面、顶面的多工序加工。设计过程中优先考虑了装夹的重复定位精度，每个夹紧工位的定位基准面都做了等高研磨处理，压头的夹紧行程预留了足够的安全余量，避免气压波动导致工件夹不紧或者过压变形，夹紧力的大小可通过外接气源的调压阀进行调整，针对薄壁类零件可适当降低气压，防止装夹变形影响加工精度。双工位的布局可以让操作人员在其中一个工位加工的同时，在另一个工位完成工件的上下料操作，机床无需停机等待装夹，能有效提升设备的稼动率，适合中小批量零件的连续加工场景。装置的整体高度控制在常规立式加工中心的Z轴行程安全范围内，安装后不会超出机床的行程极限，各运动部件之间都预留了足够的安全间隙，长期运行不会出现运动干涉问题，日常维护仅需要定期清理导向部位的切屑，给滑动部位加注少量润滑脂即可，维护成本极低。
