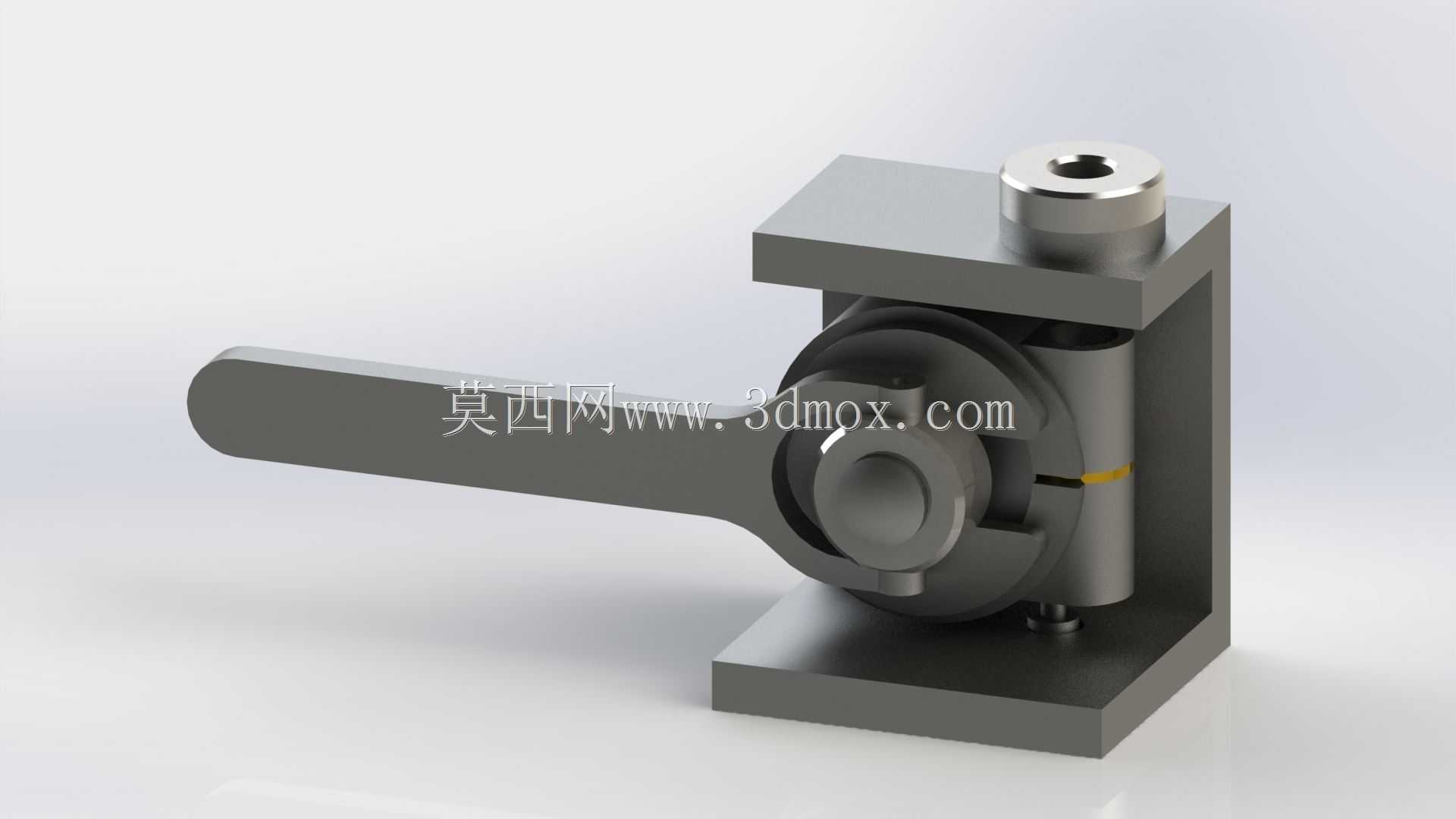

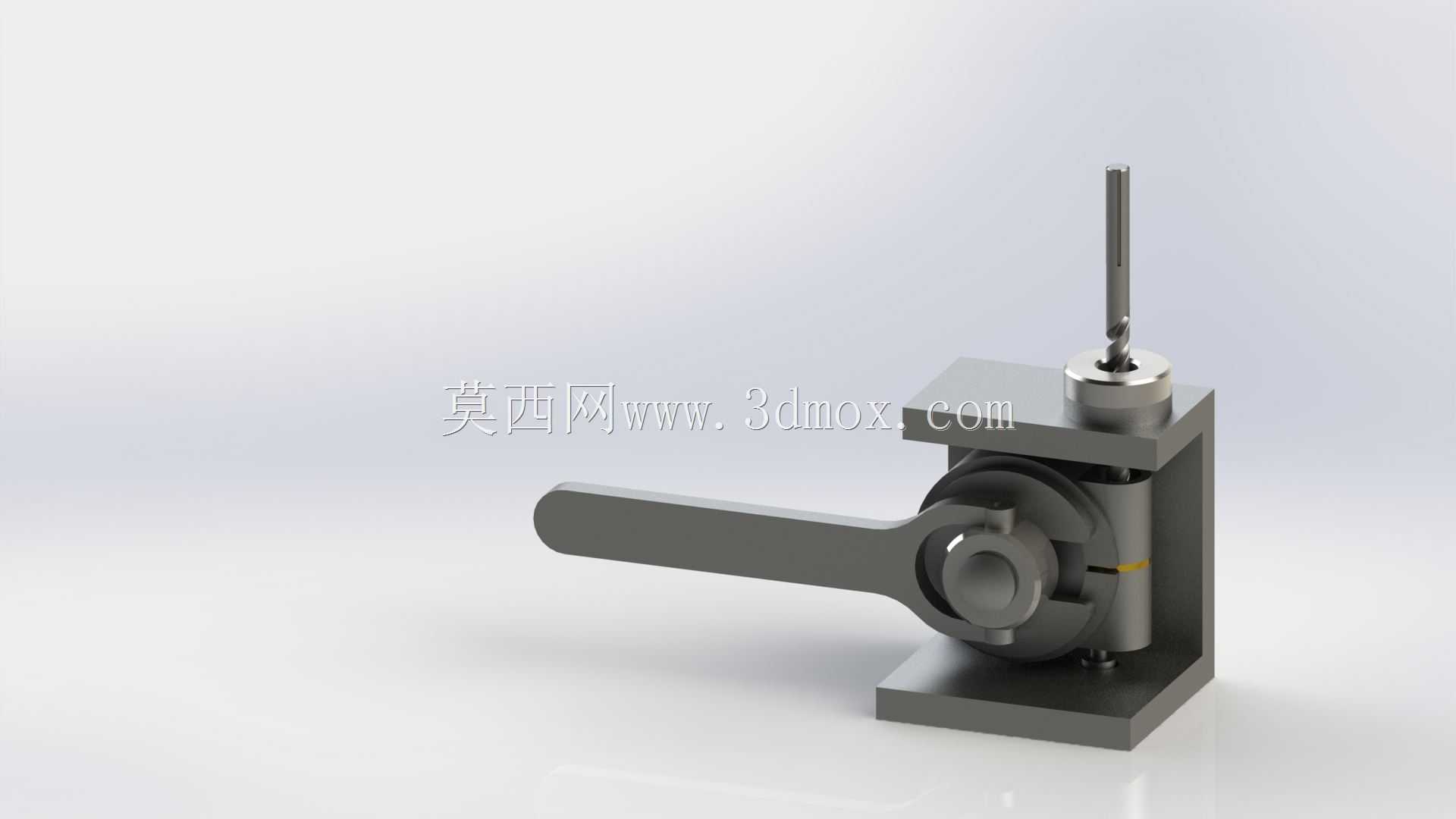

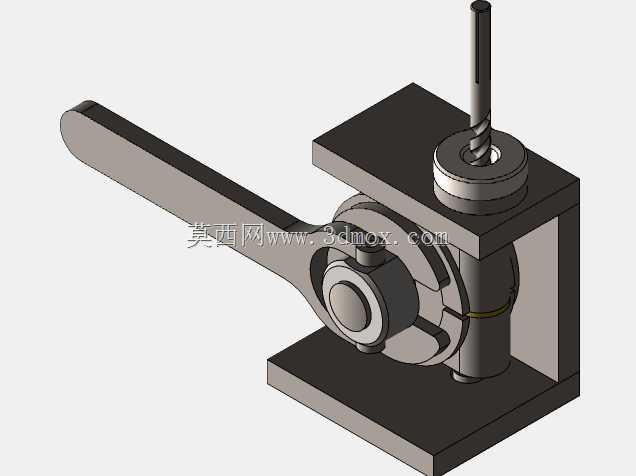

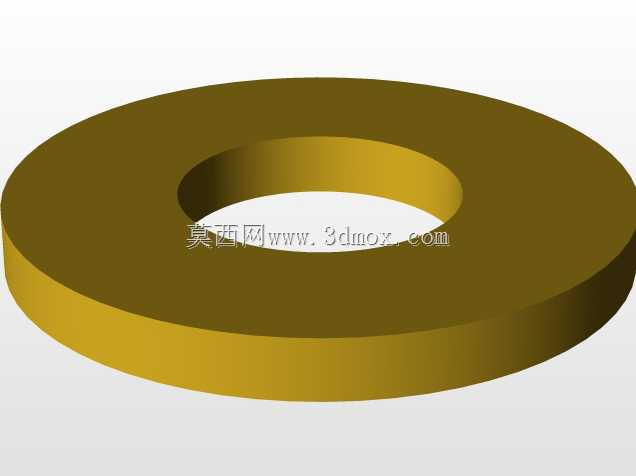

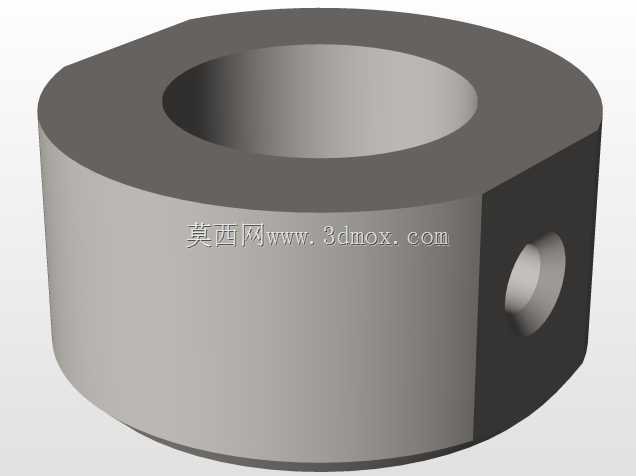

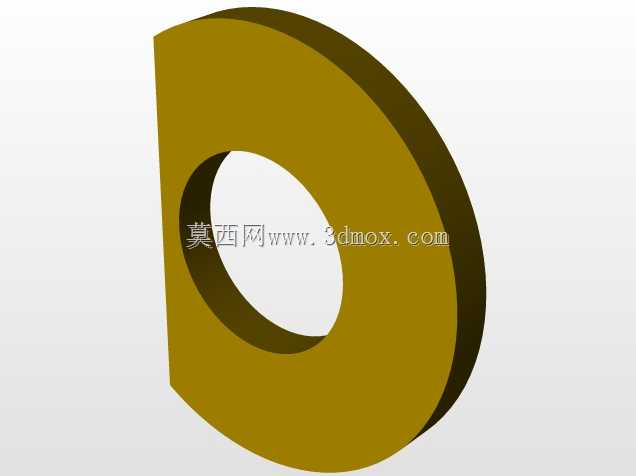

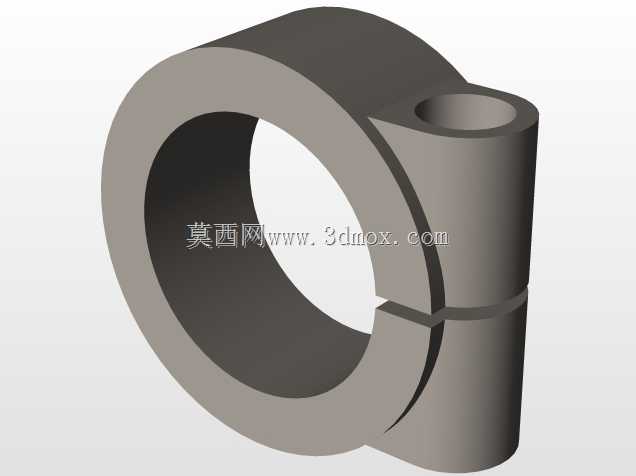

手动杠杆式钻孔定位工装夹具结构

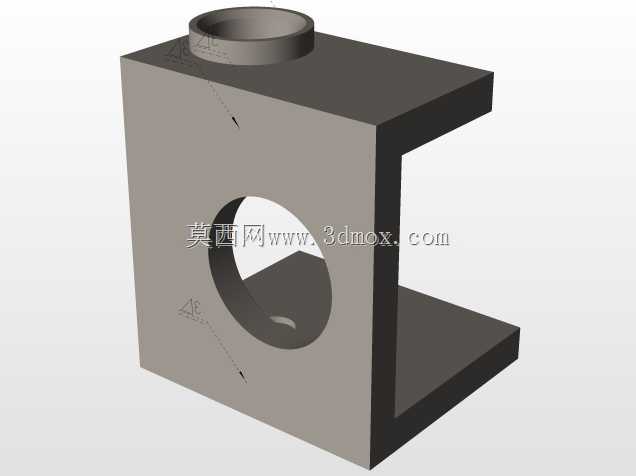

在中小批量零件的孔加工工序里，这类手动杠杆式钻模是车间里出镜率极高的工装，尤其适配连杆类、小型异形支架类零件的径向孔、端面孔加工，不用复杂的数控工装投入，就能稳定保证孔位的位置度公差，比划线找正的加工效率提升三倍以上，还能降低操作工的技能依赖，新入职的钻床操作工经过简单培训就能上手操作。整套结构采用C型立式框架作为承载基体，底部是平整的安装基准面，可直接通过压板固定在台钻、立钻的工作台面上，安装时不需要额外制作过渡连接板，框架的垂直立面与底面的垂直度公差控制在0.02mm以内，保证钻套轴线与安装面的垂直精度，避免钻孔出现偏斜、孔径超差的问题。侧面的杠杆式压紧结构是这套工装的核心操作部件，长手柄的力臂经过比例优化，操作工单手施加150N左右的握力，就能通过偏心凸轮结构对工件施加足够的夹紧力，夹紧行程预留了3mm的调整空间，适配同系列不同厚度尺寸的工件装夹，不需要更换压头就能完成批次零件的快速装夹，装夹单个工件的耗时不超过5秒，压紧块的接触面做了网纹滚花处理，增大与工件表面的摩擦力，避免钻孔过程中工件出现转动、窜动的问题。上方的钻套组件采用快换式结构，可根据加工孔径的不同更换对应内径的钻套，钻套与安装孔采用H7/h6的间隙配合，更换时不需要拆卸其他部件，钻套的导向长度是加工孔径的2.5倍，能有效抵消钻头切入时的径向摆动，尤其是加工深径比超过3的小孔时，能大幅降低钻头折断的概率，同时保证孔的表面粗糙度达到Ra3.2以内。整套工装的外形轮廓紧凑，横向长度不超过200mm，垂直高度不超过180mm，宽度方向尺寸控制在100mm以内，不会占用钻床工作台过多的操作空间，相邻工位同时布置多套同类型工装也不会出现操作干涉。设计时充分考虑了排屑空间，工件安装位与框架内壁之间预留了足够的切屑掉落通道，加工产生的铁屑不会堆积在定位面上，每次装夹前只需要简单吹扫就能保证定位精度，日常维护只需要定期在偏心转轴、钻套配合面加注少量润滑油，就能保证长期使用的操作顺畅度，没有易损的复杂零部件，使用寿命能达到五年以上，完全能满足中小机加工车间的批量生产需求。
