家用照明白炽灯泡结构设计方案

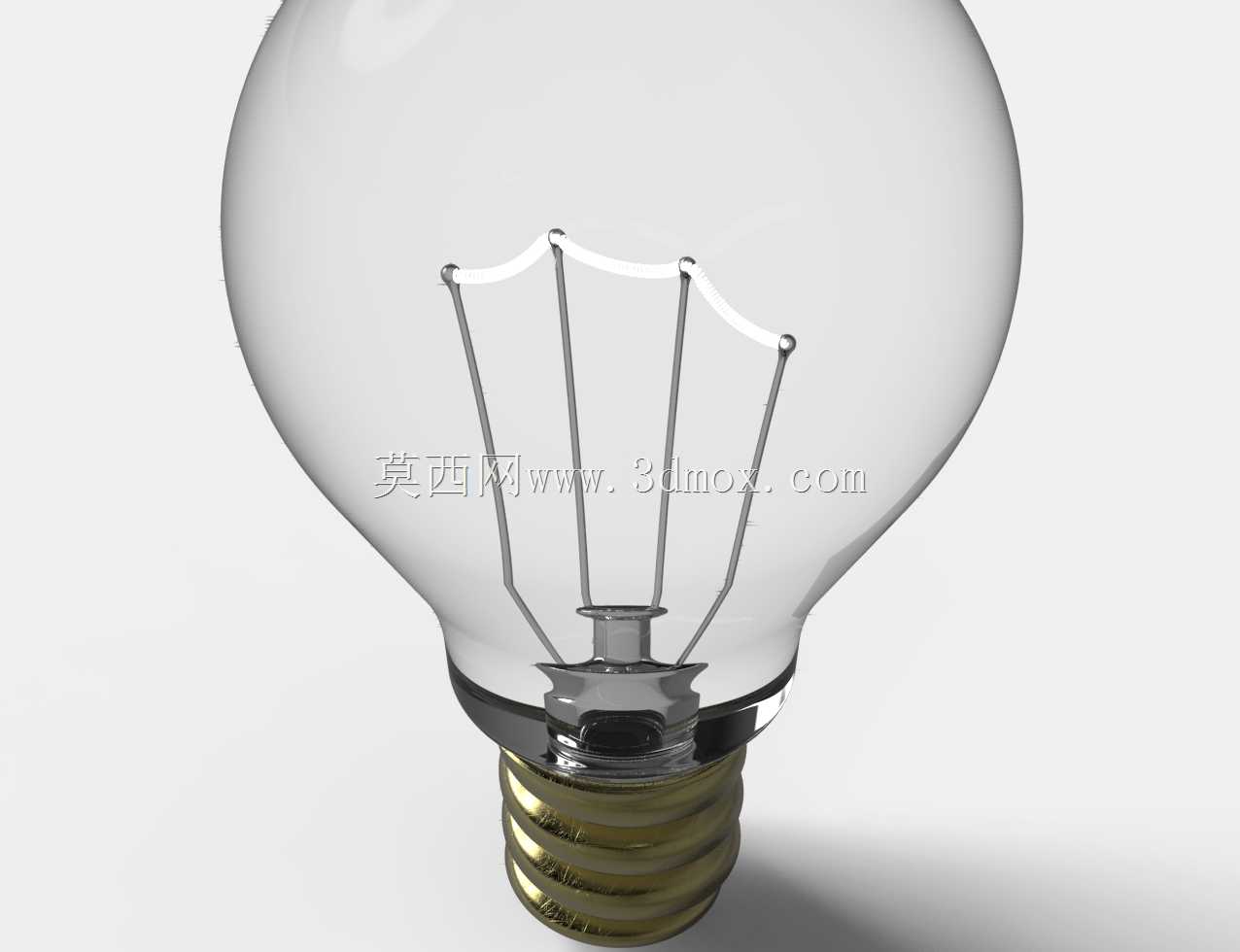

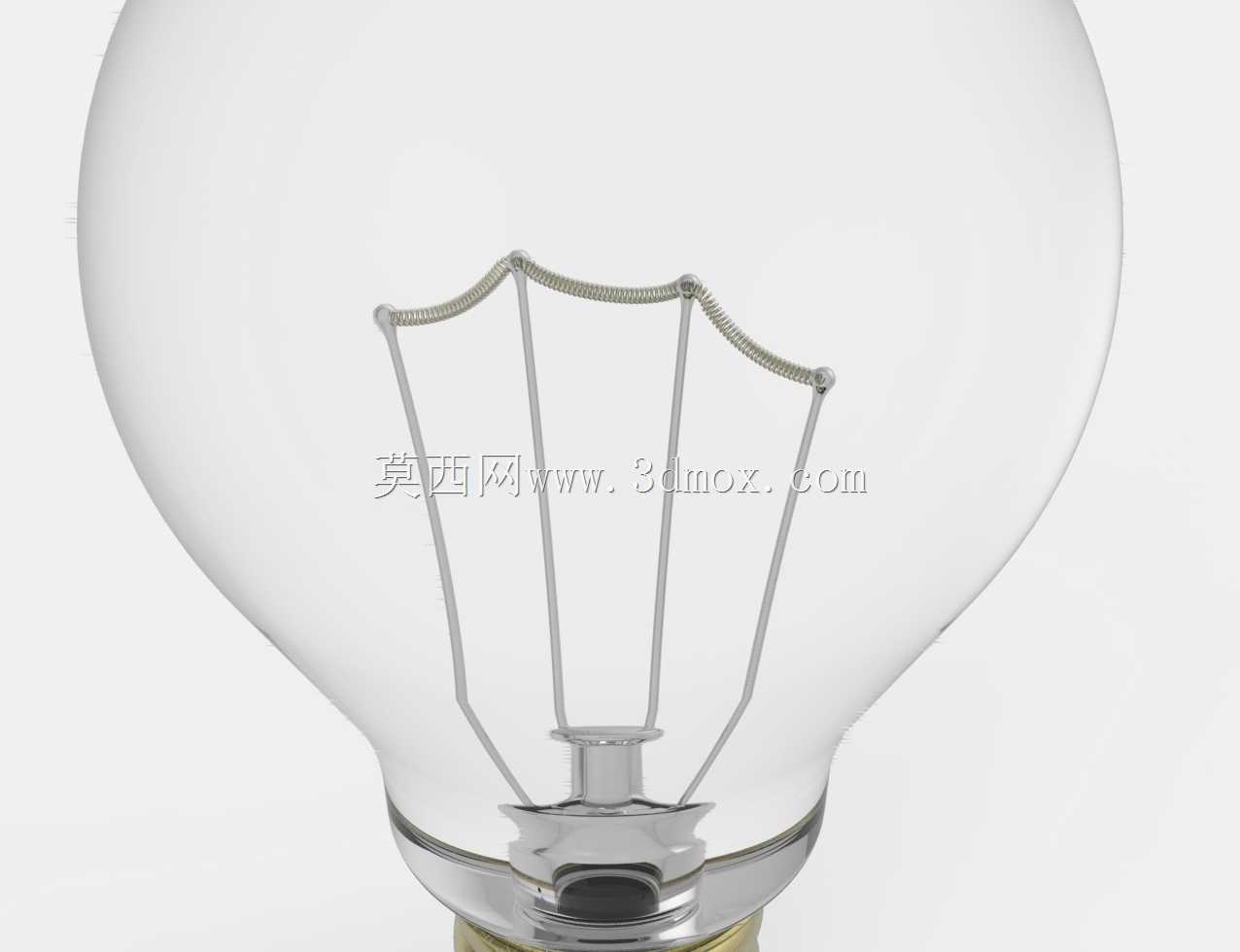

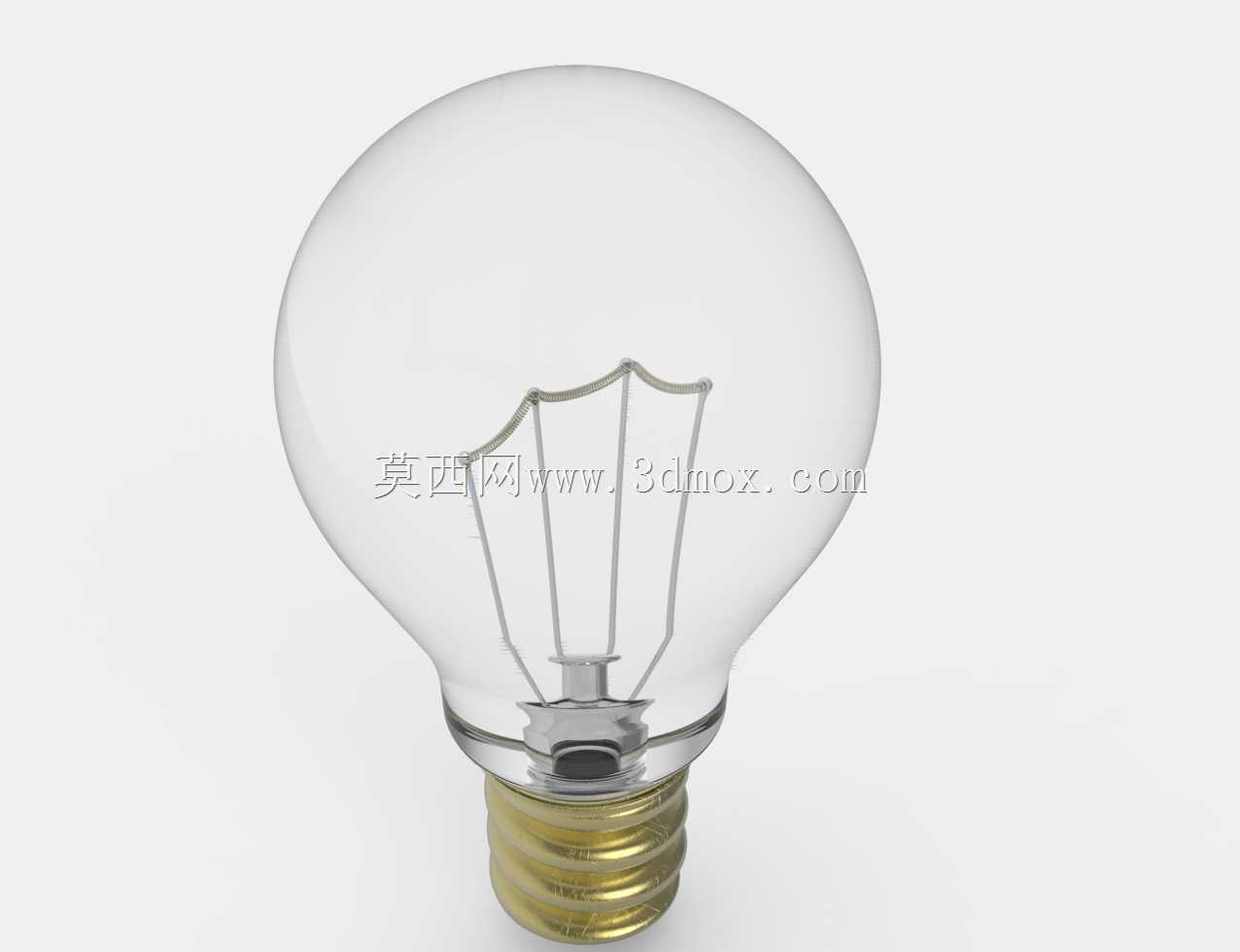

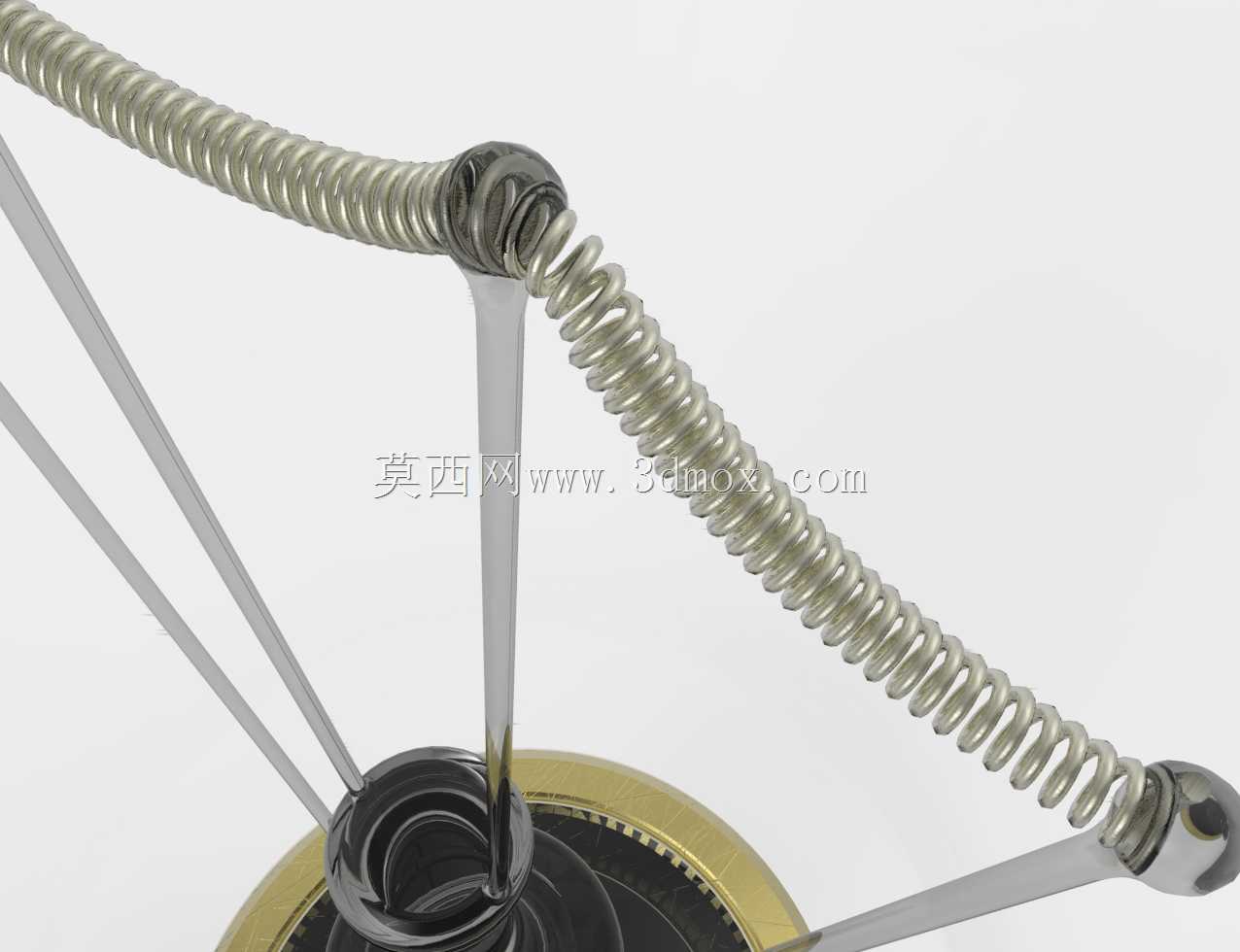

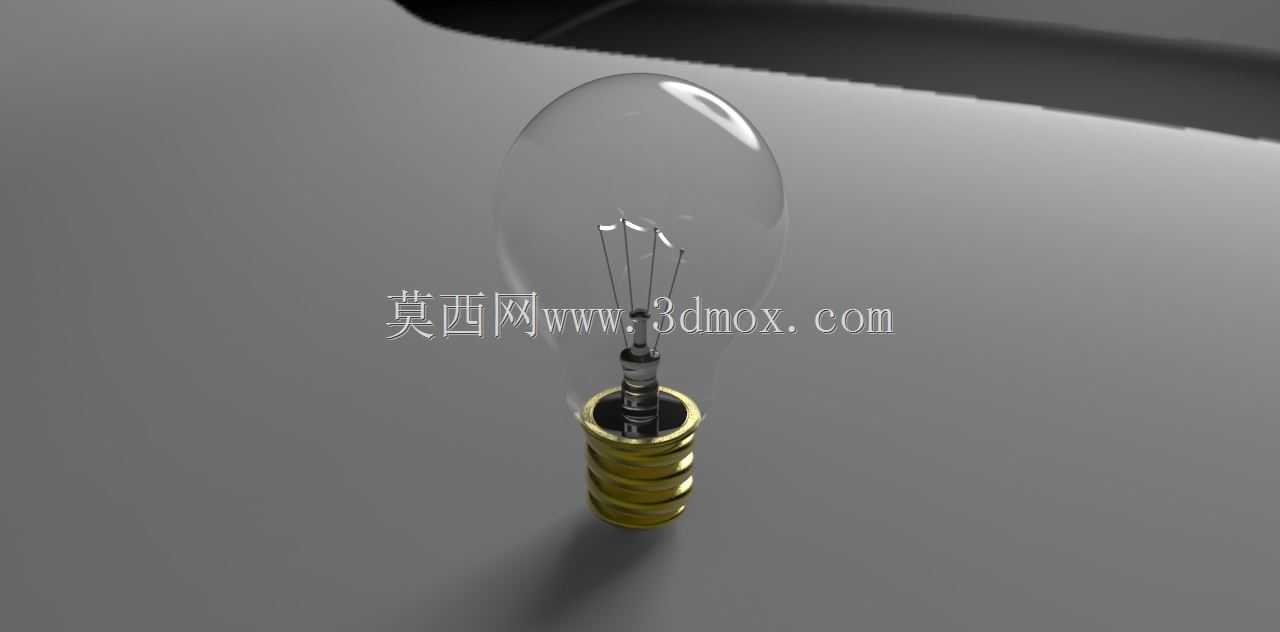

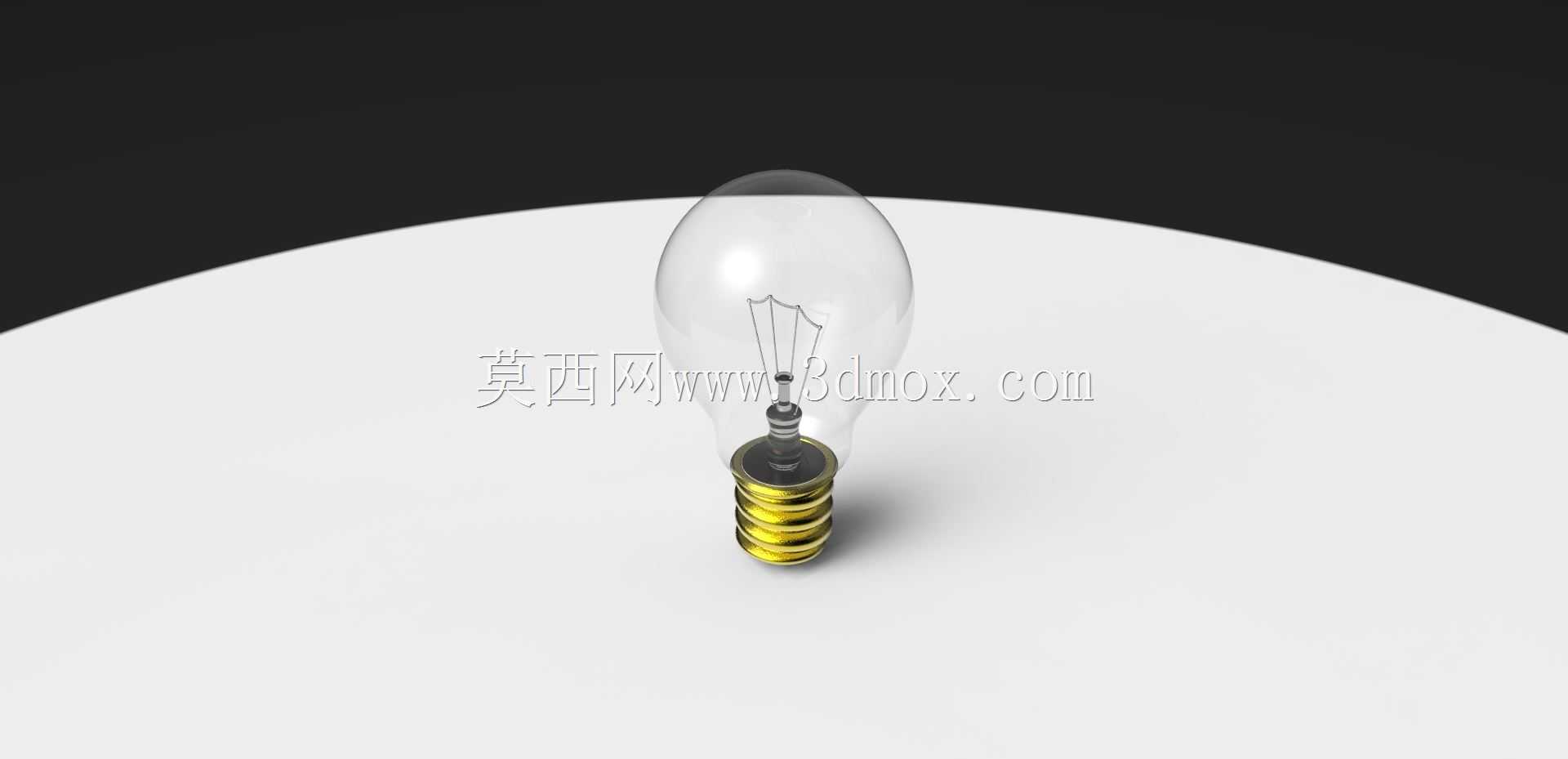

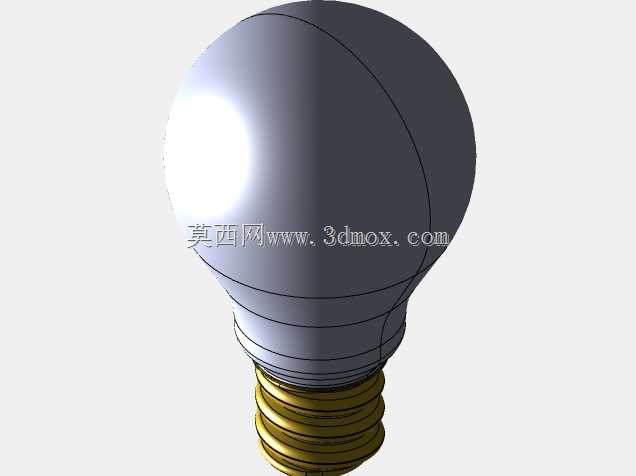

这款白炽灯泡的三维结构设计，首先围绕民用、商用基础照明场景的通用适配需求展开，日常在楼道临时照明、老旧住宅室内照明、设备局部状态指示照明等场景中，这类螺口白炽灯泡仍有稳定的使用需求，其结构设计的核心首先要匹配通用螺口灯座的安装边界，避免出现安装干涉、接触不良的问题。从结构拆分来看，整体分为玻璃泡壳、内部灯丝支架、钨丝发光组件、螺口金属灯头、绝缘密封胶层、底部接触电极几个核心部分，设计时首先确定螺口灯头采用通用E27规格，这是国内民用照明最通用的螺口尺寸，螺纹大径控制在27mm的标准公差范围内，螺纹牙型符合普通照明灯头的统一标准，保证和市面在售的绝大多数螺口灯座可以顺畅旋合，旋合行程控制在整圈7牙的有效接触长度，既不会因为旋入过深顶坏灯座内部弹片，也不会因为旋合长度不足导致接触松动、通电闪断。玻璃泡壳采用梨形回转体结构，这种曲面造型一方面是为了在泡壳内部形成足够的惰性气体填充空间，减缓钨丝高温下的升华速度，延长灯泡的实际使用寿命，另一方面曲面玻璃的结构强度更高，在生产过程中的抽真空、充气工序里可以承受内外压差，不会出现玻璃开裂的问题，泡壳最大直径位置距离灯头安装基准面的尺寸经过反复校核，保证安装到嵌入式灯座、吊灯灯座时，泡壳不会和灯座外沿发生碰撞，适配不同灯罩的内部容纳空间。内部灯丝支架采用多段金属丝弯折结构，设计时重点考虑灯丝的抗震性能，支架的固定端和灯头内部的导电柱牢固连接，支撑点均匀分布在钨丝的长度方向上，避免灯泡在运输、安装过程中受到震动导致钨丝变形、断裂，钨丝采用双螺旋绕制结构，这种结构可以在有限的泡壳空间内拉长钨丝的有效长度，保证通电后达到额定的工作温度，发出符合照明需求的色温，同时双螺旋结构的钨丝机械强度比单螺旋结构更好，抗冲击能力更强。灯头部分的金属壳体采用镀锌铁皮冲压成型，表面做防锈处理，底部的接触电极采用锡质触点，和金属壳体之间用耐高温的绝缘玻璃材料做隔离，避免通电时出现正负极短路的问题，绝缘部分的耐温等级要匹配灯泡工作时灯头位置的温升，保证长期工作状态下绝缘材料不会软化、失效。设计过程中还考虑了生产装配的工艺性，玻璃泡壳和金属灯头的连接位置采用收口压合加密封胶填充的结构，既可以保证连接强度，也能确保泡壳内部的密封性能，避免惰性气体泄漏、外部空气进入泡壳内部导致钨丝快速氧化烧断。整体外形的重心落在螺口灯头的轴线上，安装后不会出现偏心歪斜的问题，适配各种竖直、倾斜安装的灯座使用场景。
