立式多管路砾石过滤设备三维结构设计

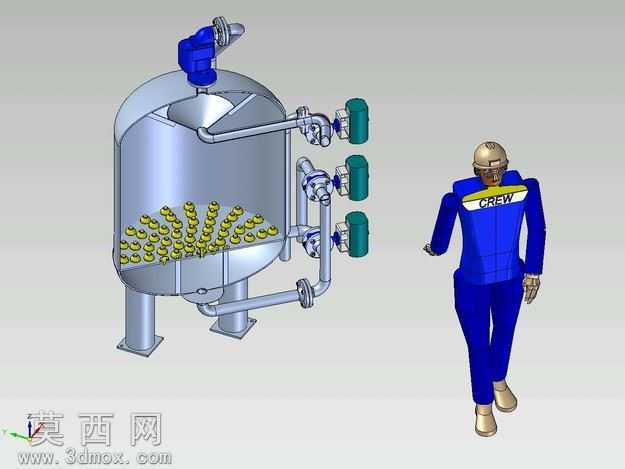

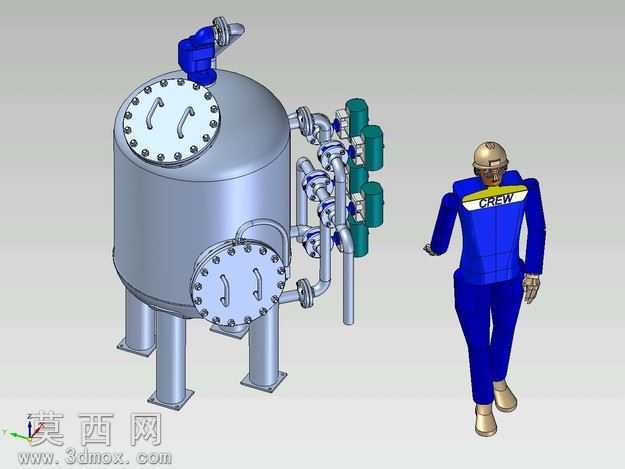

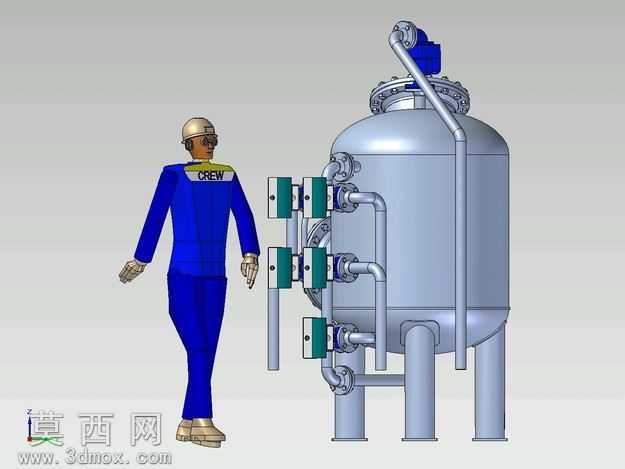

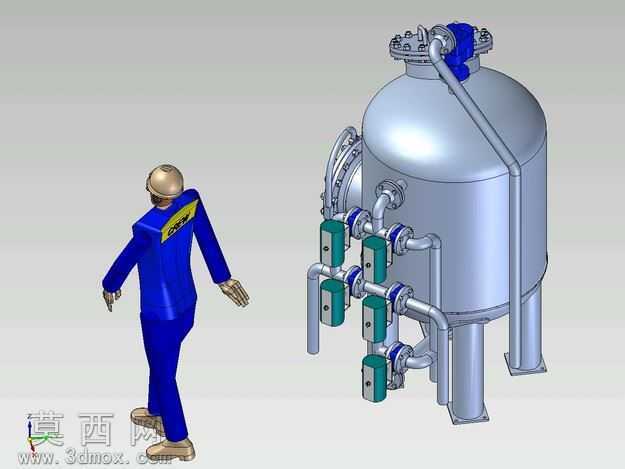

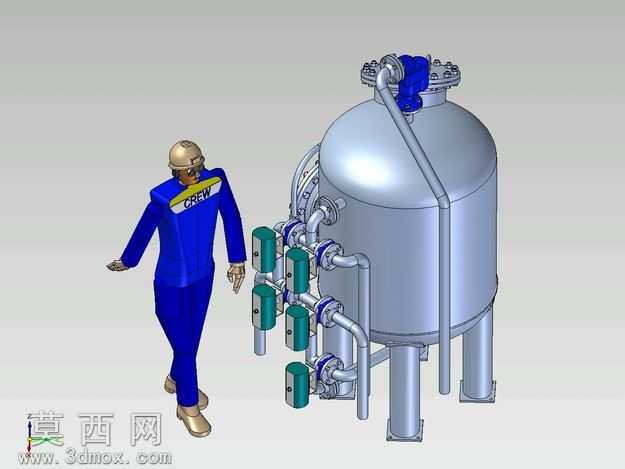

本作品为立式砾石过滤设备的三维建模成果，建模过程中严格遵循水处理过滤设备的工程设计逻辑，首先完成核心承压罐体的主体结构搭建：采用标准椭圆封头搭配立式圆柱形筒体的结构形式，底部设置三根均匀分布的支腿作为支撑结构，支腿底部设计方形安装脚板，预留螺栓安装孔位，保障设备安装后的稳定性与承重能力。罐体顶部设置快开式检修人孔结构，搭配顶部排气与控制组件，还原真实设备的检修与运维功能设计。在管路系统建模阶段，按照过滤、反洗的流体流向逻辑，依次完成进水、出水、反冲洗管路的排布，每路管路配置独立的控制阀体组件，阀体采用模块化建模方式，还原阀体的操作端、连接法兰与内部通径结构，管路连接位置严格匹配罐体侧壁的预留接口，所有管路转弯处采用标准弯头过渡，符合流体输送的工程设计要求。材质渲染阶段，罐体主体采用哑光不锈钢材质，还原金属承压容器的真实质感，管路与阀体采用同系金属材质搭配局部深绿色的阀体标识涂层，支腿与安装脚板做金属哑光防锈处理，整体材质表现贴合工业水处理设备的真实外观特征。结构设计上充分考虑设备的功能逻辑：罐体内部预留砾石滤料的装填空间，外部管路的排布预留足够的操作与维护空间，各组件之间无结构干涉，整体装配关系符合实际设备的组装逻辑。建模过程中对所有密封面、法兰连接位置做细节还原，体现承压设备的密封设计要点，整体模型比例协调，结构完整，可直观展现砾石过滤器的整体构造、管路连接方式与支撑结构设计，清晰呈现该类过滤设备通过砾石滤层截留悬浮物、达到设定压力后自动切换回流模式的工作原理对应的结构基础，模型细节完整，装配逻辑严谨，能够用于该类设备的结构展示、原理讲解与初步方案沟通使用。
