快拆式塑料面板对接固定卡扣结构

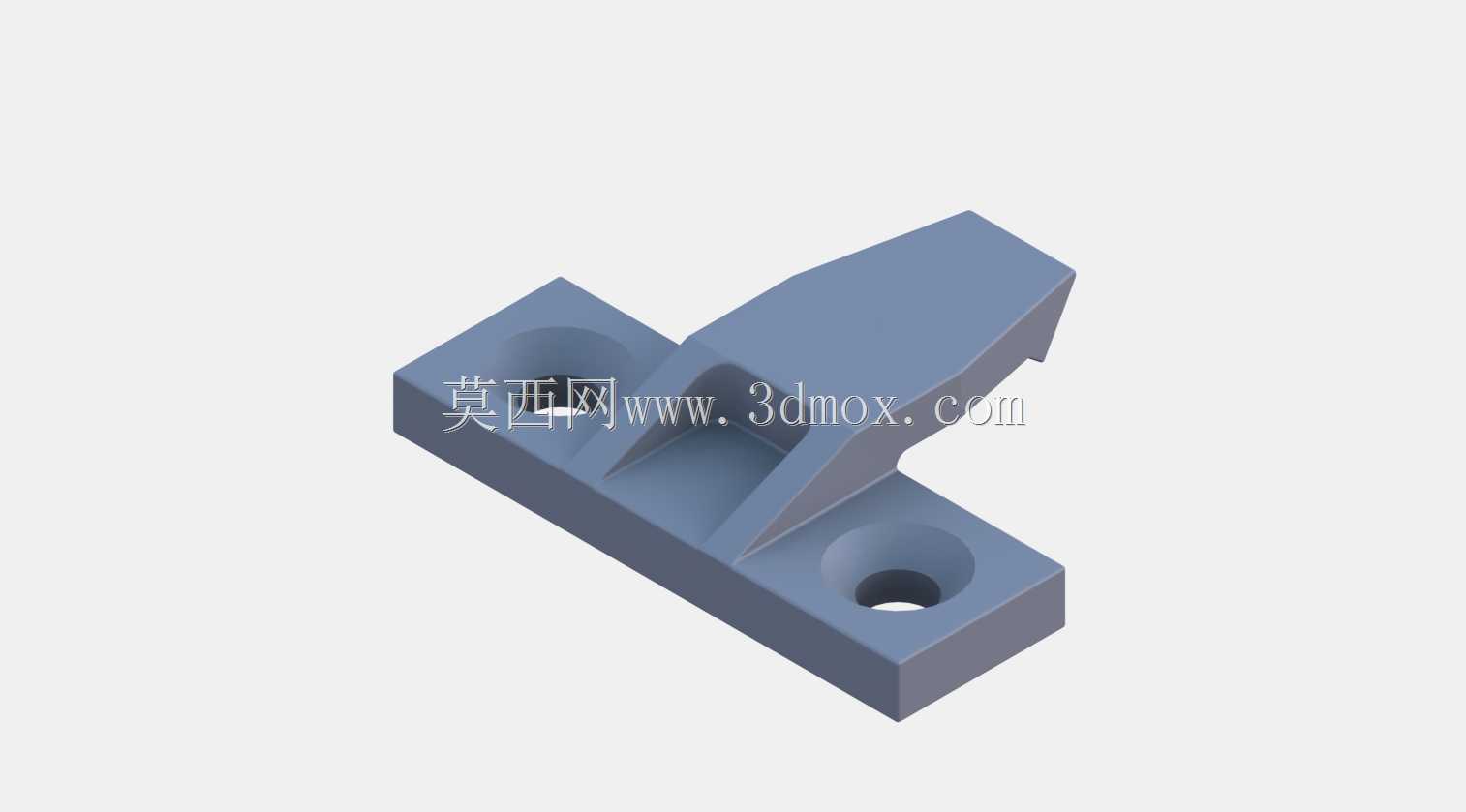

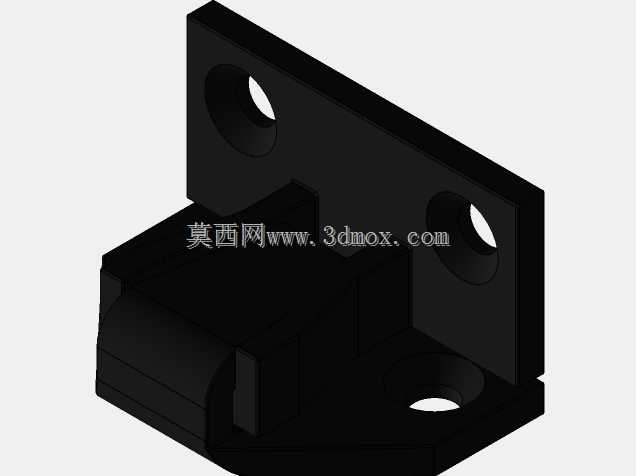

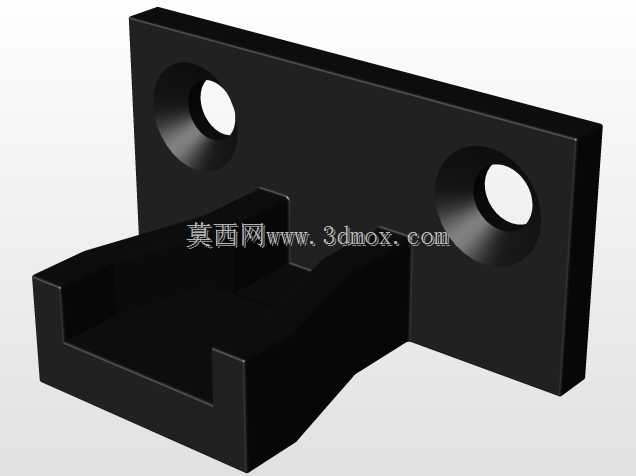

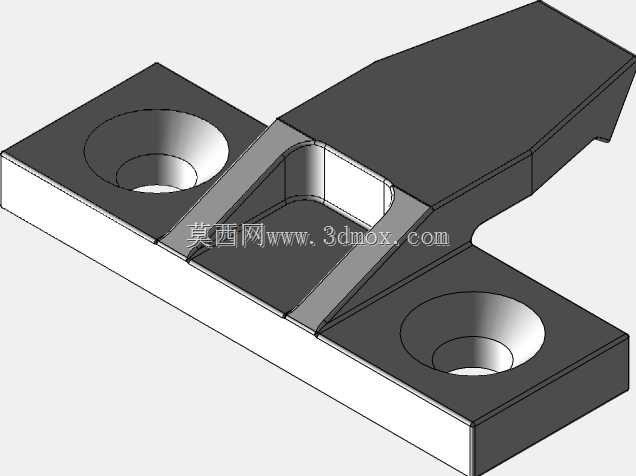

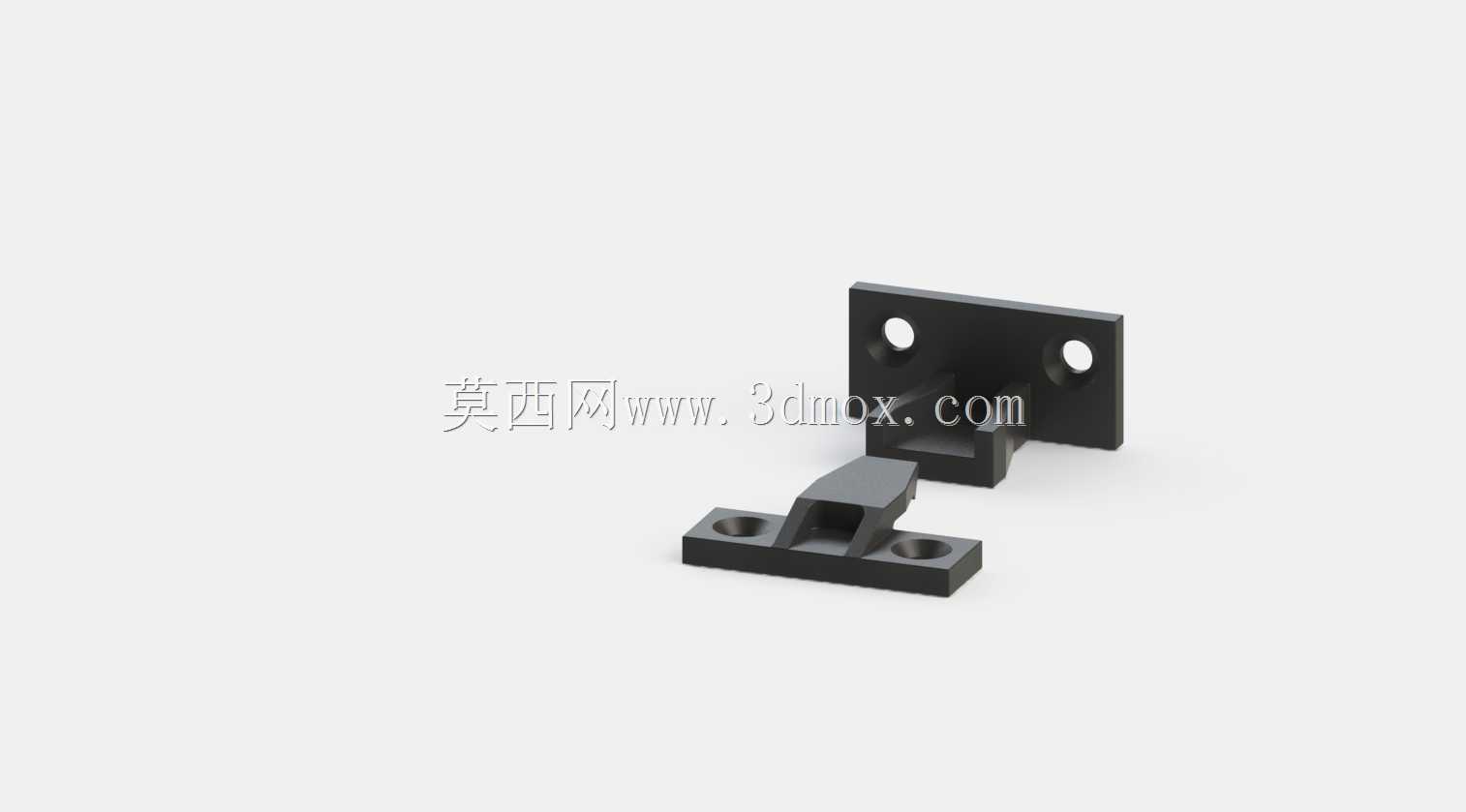

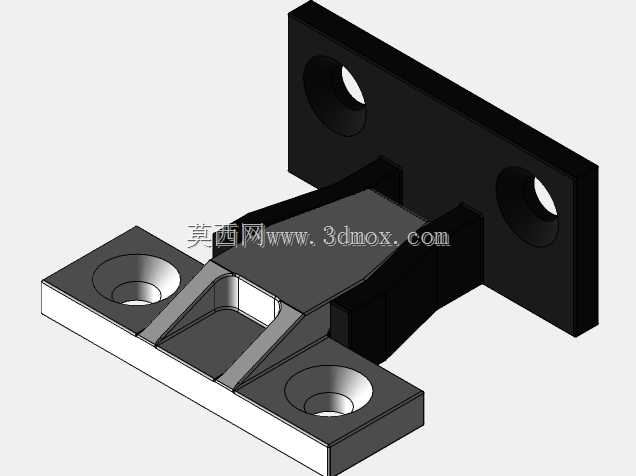

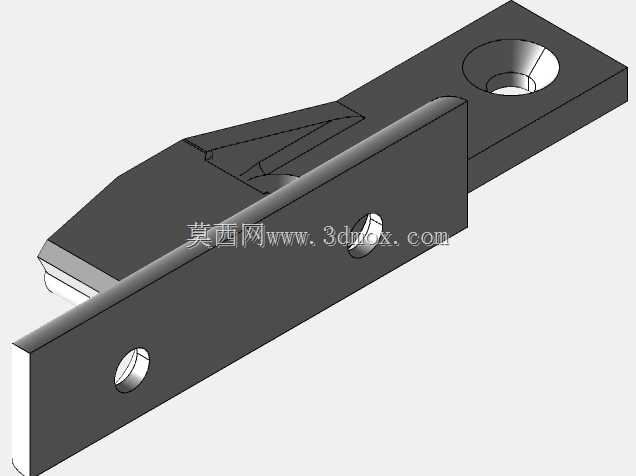

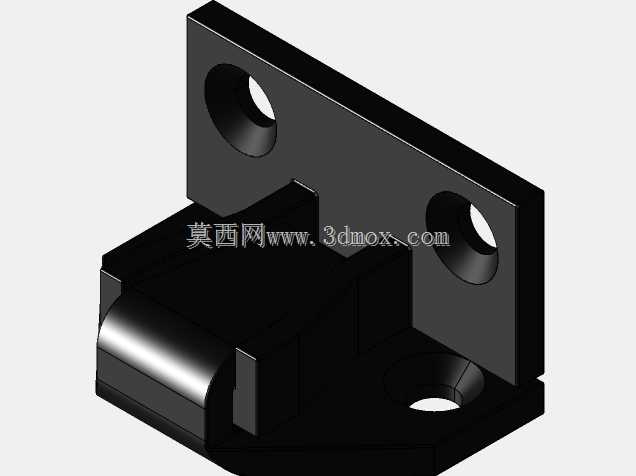

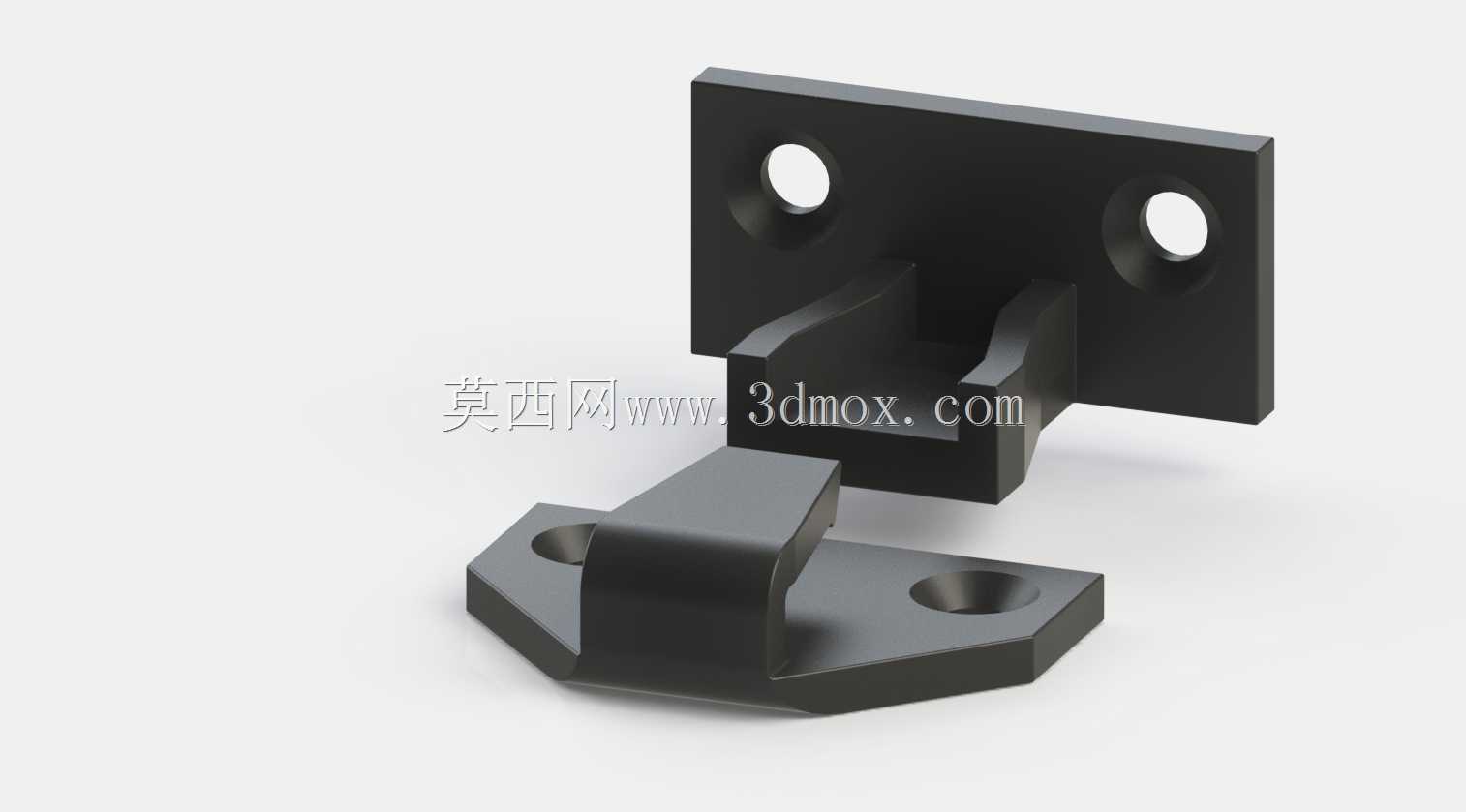

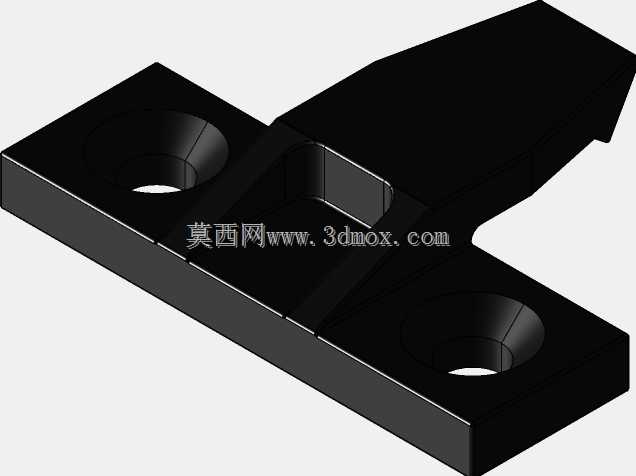

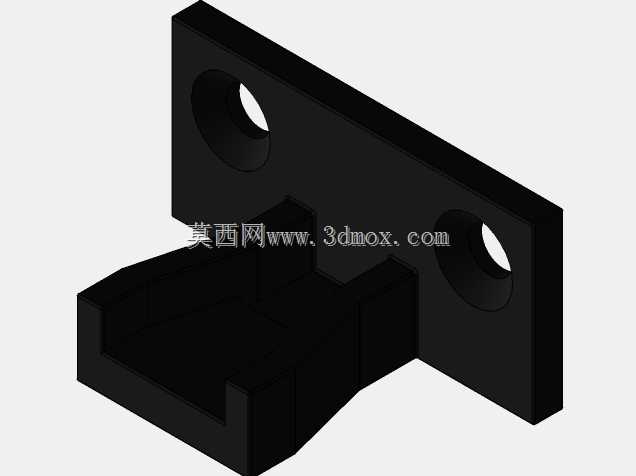

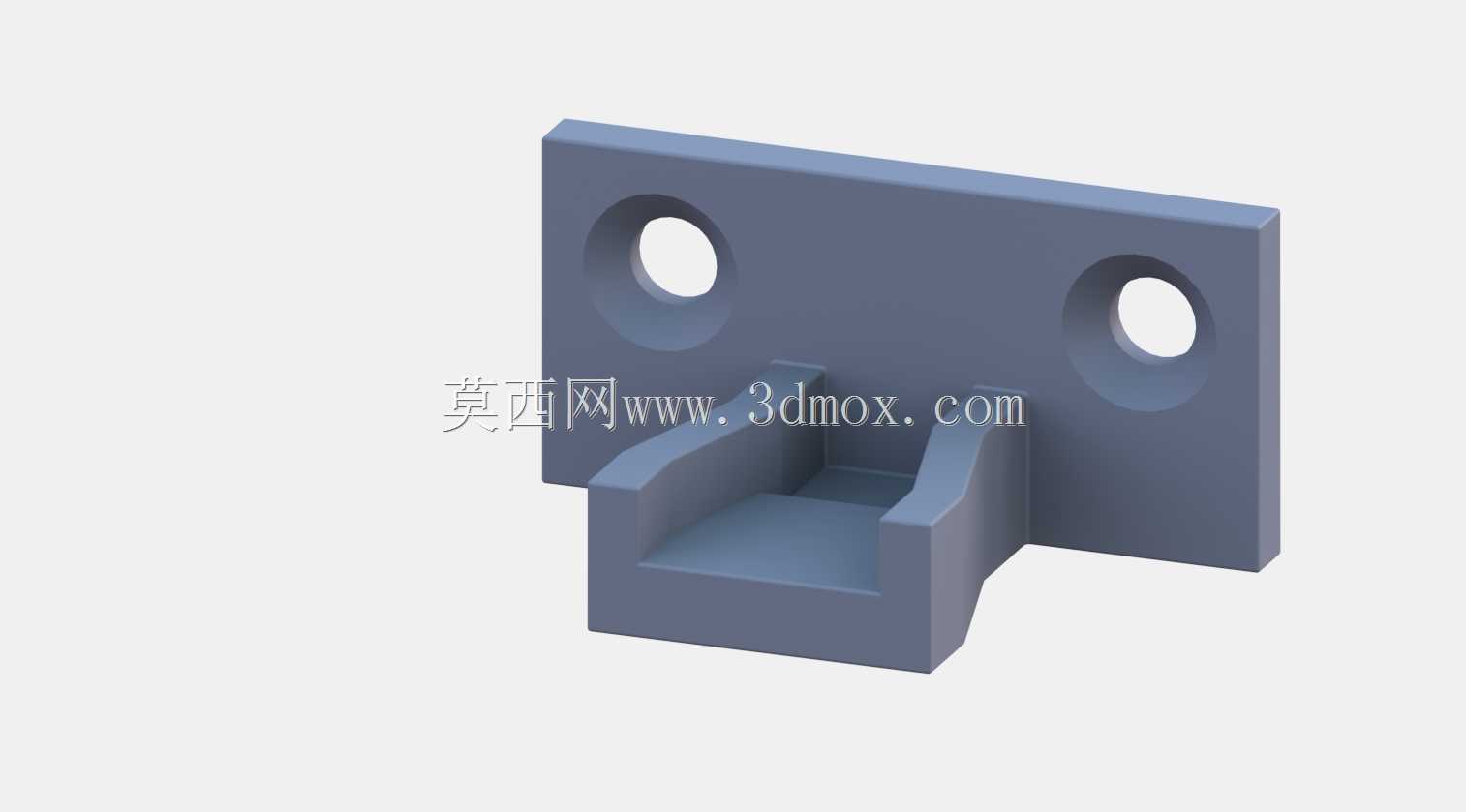

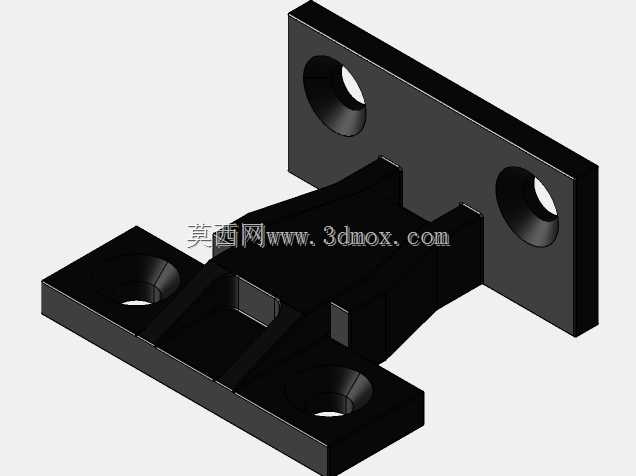

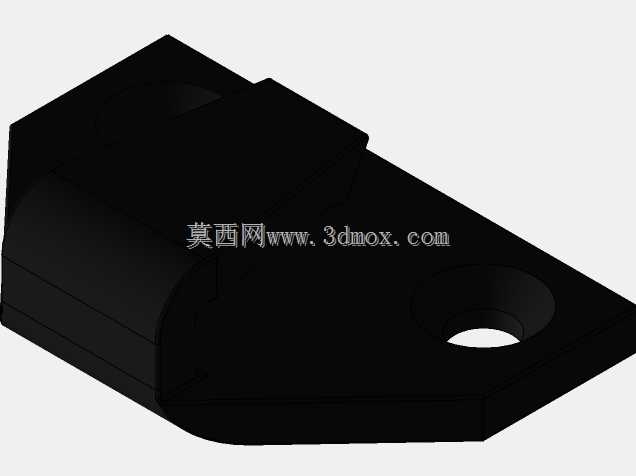

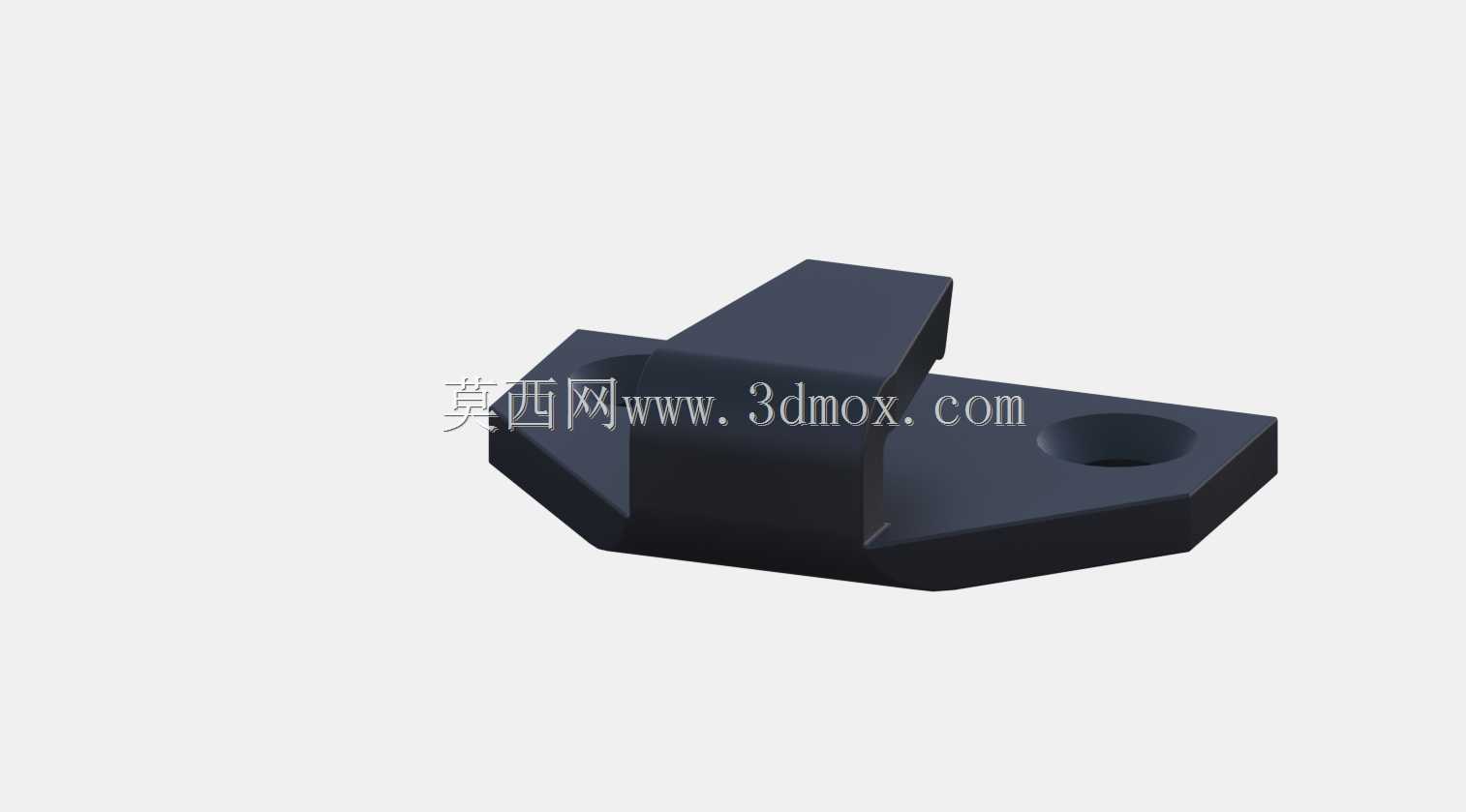

这类快拆式面板连接结构，多应用在需要频繁拆装维护的设备外壳、电气柜面板、仪器仪表舱盖场景中，替代传统螺丝紧固方案，能大幅缩短运维拆装的工时，也能避免螺丝滑牙、遗失带来的装配故障。整套结构分为公扣与母座两个独立部件，母座为带两个沉头安装孔的平板基座，预先通过紧固件固定在设备框架的预设安装位上，公扣则固定在需要拆装的活动面板内侧，扣合时依靠两个部件的楔形导向面自动对位，无需额外对准操作，按压即可完成锁止，拆卸时只需施加垂直于安装面的向外拉力即可脱开，单人徒手就能完成操作。设计时首先考虑了安装边界的适配性，母座的两个沉头孔中心距严格匹配常用设备框架的标准安装孔位，沉头深度适配M4规格的盘头螺丝，安装后螺丝头部完全沉入基座平面，不会突出干涉公扣的滑动锁止路径；公扣的安装板同样设置两个沉头孔，孔位与活动面板的预设安装位对齐，安装后公扣的锁止钩部伸出面板背面的高度经过精确计算，既保证扣合后有足够的锁止深度防止受振松脱，又不会因为伸出过长占用设备内部过多的布线空间。结构的受力设计上，锁止接触面做了15度的斜度导向，扣合过程中斜面会将垂直按压力转化为横向的预紧力，让面板与框架贴合后不存在旷量，避免设备运行振动时面板产生异响；公扣与母座的卡扣接触位置做了R0.5的圆角过渡，减少反复拆装过程中的应力集中，提升塑料件的疲劳寿命，即便经过上千次的拆装循环，卡扣部位也不会出现发白断裂的问题。整个结构的外形做了切角处理，母座的两个边角做了45度斜切，避免安装时尖锐边角划伤操作人员或者线缆绝缘层，所有外露棱边都做了R0.3的倒钝处理，符合工业设备的安全设计要求。建模过程中充分考虑了塑料注塑的工艺特性，所有壁厚保持均匀一致，避免出现壁厚差过大导致的注塑缩痕，卡扣部位的厚度经过校核，既满足锁止强度要求，又预留了足够的弹性变形量，拆装时的按压力度控制在15N到20N之间，既不会因为力度太小容易意外松脱，也不会因为力度过大导致拆装困难。
