庞蒂亚克GTO B柱装饰模基准浮动定位块

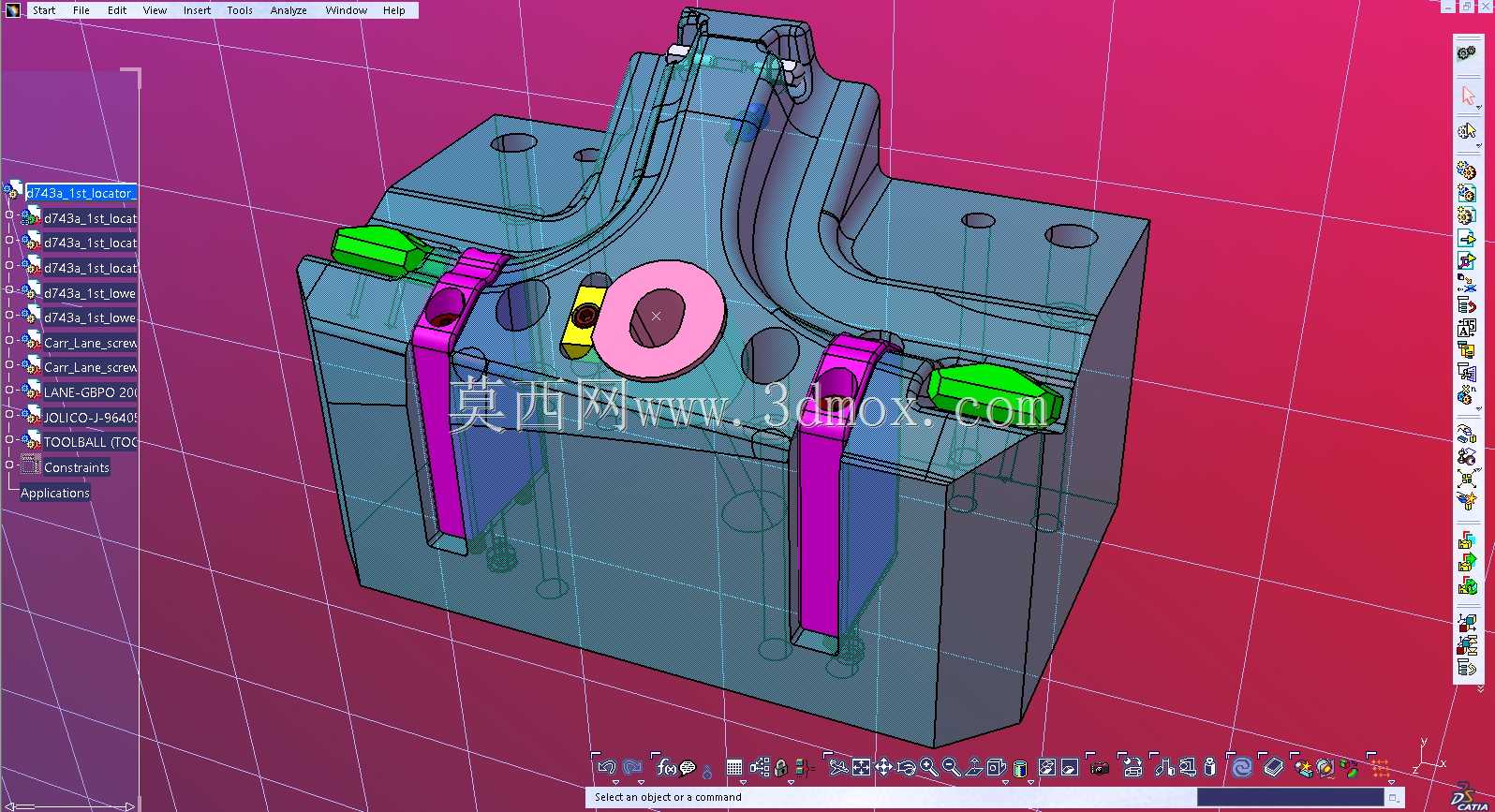

这款基准浮动定位块主要应用于乘用车B柱外饰板的注塑成型后工序装夹定位环节，是饰板冲切、包覆、装配工位上的核心定位元件，直接决定饰板与车身钣金的匹配精度，避免装车后出现饰板缝隙不均、错位、翘边等常见装配缺陷。从结构设计来看，主体采用一体式块状基座，基座上预留了多组沉头安装孔，可直接固定在工装底板的T型槽或螺纹安装位上，安装边界适配主流汽车饰件工装的通用孔距，不需要额外加工转接板就能完成装配，能大幅缩短工装的搭建调试周期。考虑到B柱饰板本身存在注塑成型后的轻微收缩变形，定位块上设置了两组对称分布的紫色浮动压块，压块内置弹性复位结构，装夹时可以根据饰板的实际形变量自适应调整压紧行程，不会因为硬接触压伤饰板表面的皮纹或亮面饰条，同时能保证饰板完全贴合定位基准面，避免加工过程中出现窜动。基座上的绿色定位销采用镶件式设计，销头做了圆角导向处理，对应饰板背面的预制定位孔，插入时能自动导正饰板位置，不会因为孔位的微小公差出现卡滞，销件磨损后可以单独更换，不需要整体报废基座，能降低工装的后期维护成本。中间的粉色环形基准孔是整个定位组件的精度基准，加工时以该孔为原点建立坐标系，可保证整个定位块的形位公差控制在0.02mm以内，满足汽车外饰件A级面的装配精度要求。基座侧面预留的多组避让槽，是为了适配饰板背面的加强筋、卡扣座等凸起结构，装夹时不会和饰板本体产生结构干涉，同时能减少定位块和饰板的接触面积，避免饰板表面被硌伤留下压痕。在实际产线应用中，这类浮动基准定位块可以兼容同平台不同配置的B柱饰板装夹需求，只需要更换对应规格的定位销镶件，就能适配带氛围灯、带亮条等不同配置的饰板定位，不需要重新制作整套工装，能有效提升产线的柔性生产能力，减少工装的投入成本。设计过程中优先考虑了长期使用的耐磨性，基座与工件接触的基准面做了表面硬化处理，浮动压块的接触面采用非金属耐磨材质，既保证定位精度的长期稳定性，又不会损伤饰板的外观面，适配汽车饰件生产车间多班次连续作业的使用强度。
