工业用带提手防护型散热壳体结构

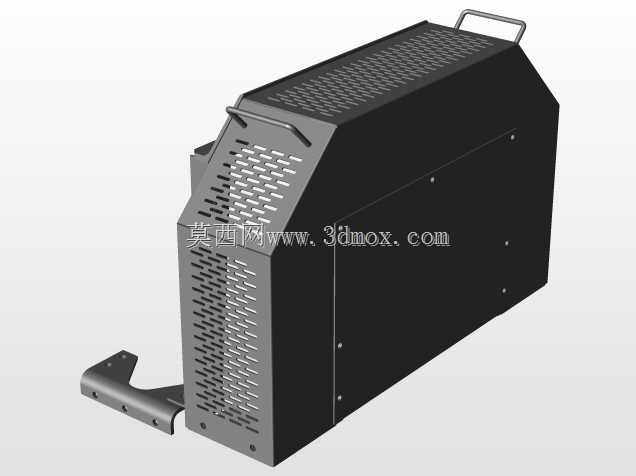

这款防护型散热壳体主要面向工业现场便携作业类设备的防护需求，常见于户外临时作业、车间移动工位的设备搭载场景，用来包裹内部核心功能模组，隔绝作业现场的飞溅碎屑、粉尘侵入，同时兼顾设备长时间运行的散热需求。从结构设计来看，壳体主体采用弯折钣金拼接结构，侧面与顶面均开设阵列式长条散热孔，开孔排布顺着内部气流走向设置，既保证足够的通风通流面积，又能避免大尺寸异物直接落入壳体内部，开孔边缘做了钝化折边处理，避免装配或移动过程中划伤操作人员。壳体顶部设置一体化金属提手，提手弯折弧度贴合人手握持的受力角度，提手与壳体主体通过铆接点位固定，承重冗余满足整机组装后的移动搬运需求，无需额外配置搬运工装即可实现单人短距离转场。壳体侧端延伸出的安装支脚带有预设安装孔位，支脚的弯折角度经过匹配校核，既可以通过孔位将壳体固定在配套机架上作为固定工位设备使用，也可以在支脚处加装减震垫直接放置在作业平面上，适配不同的安装场景。壳体的拼接接缝处采用内藏式紧固件设计，所有固定螺丝均从壳体内部向外锁付，外表面无突出的紧固件端头，既降低了现场作业勾挂线缆、工服的风险，也能减少外部环境对紧固件的锈蚀影响。壳体的外形轮廓做了切角收边处理，相比直角方正壳体，在移动过程中发生磕碰时能分散冲击力，降低壳体变形的概率，同时切角位置预留了内部线缆走线的空间，方便外接电源线、信号线缆的引出与固定。在建模过程中，所有钣金折弯处均预留了标准折弯系数对应的工艺缺口，避免折弯加工时出现材料撕裂、起鼓的问题，散热孔的排布间距兼顾了散热效率与壳体整体结构强度，不会因为开孔过多导致壳体承重后发生形变，安装支脚的孔位公差按照通用工业安装标准设置，可适配多数常规规格的固定螺栓，降低现场安装的适配难度。
