法兰式手轮操作回转调节装置

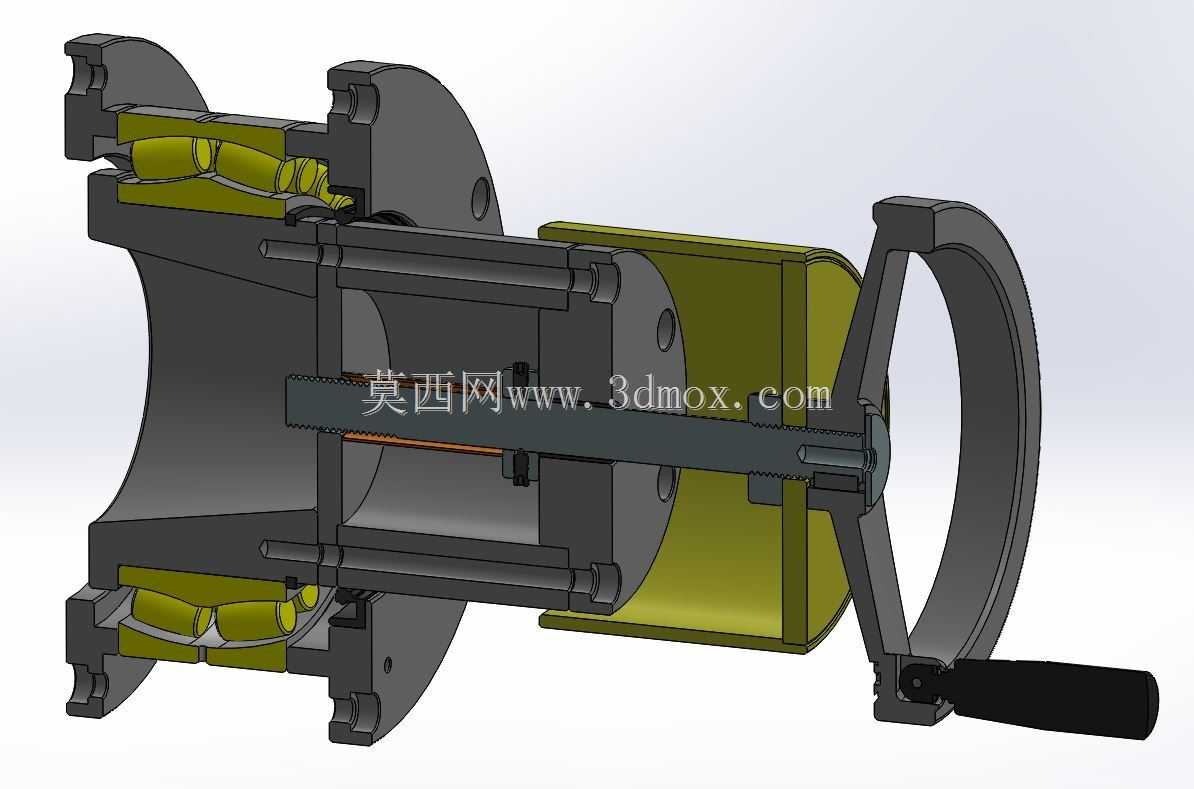

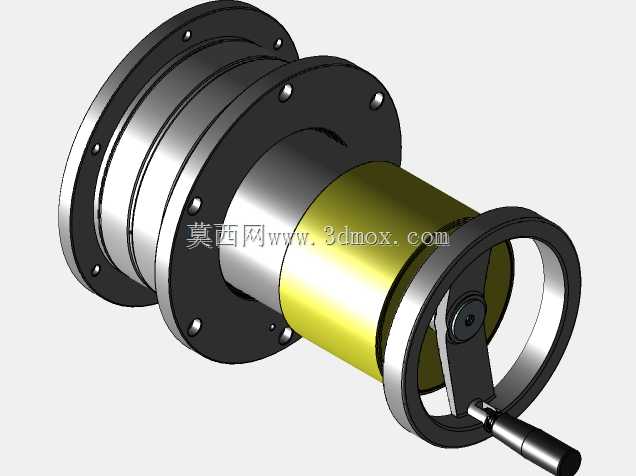

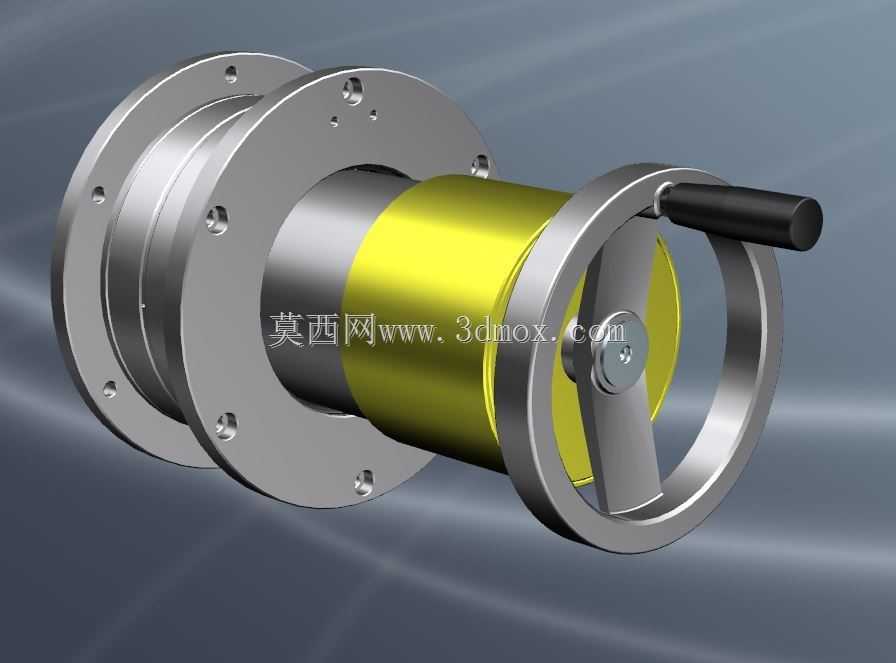

这类带手轮的法兰式回转调节部件，常应用在需要手动微调转速、转角或者进给量的机床辅机、小型试验设备以及轻工生产线的工位调节段，比如小型卷绕设备的张力手动调节、工装夹具的转角对位、输送线侧挡机构的位置微调场景都能见到它的身影。从结构设计来看，安装端采用标准圆形法兰布局，法兰盘上均匀分布6个沉头安装孔，孔位公差按照IT7级精度控制，能够直接和设备端的安装面对接，不需要额外制作过渡转接板，安装时只要保证法兰端面和设备安装面的平面度不超过0.02mm，就能避免运转时出现偏摆卡顿的问题。主体中段的黄色包覆层一般做硬质阳极氧化处理，既能够和两端的金属结构形成视觉区分，方便操作人员快速识别操作区域，也能在一定程度上隔绝设备运转传递的轻微热量，避免长时间操作时出现烫手的问题。操作端的手轮采用轮辐式结构，三根轮辐均匀连接外圈手轮环和中心转轴，握持的手柄做了滚花防滑处理，手柄和手轮环之间采用小间隙销轴连接，操作时手柄可以随握持角度小幅转动，减少长时间转动操作带来的手部磨损。设计时特意将手轮的操作力控制在5N到12N之间，既不会因为操作力过小导致设备受振动出现自行回转，也不会因为操作力过大增加操作人员的调节负担，内部的阻尼结构采用聚四氟乙烯摩擦片搭配预压弹簧，预紧力可以通过端盖的小螺钉进行微调，适配不同场景下的操作手感需求。从安装边界来看，法兰端的最大外径为120mm，主体筒身的直径为80mm，手轮端的最大回转直径为160mm，安装时需要在手轮外侧预留至少50mm的操作空间，避免周边的管线、结构件干涉手轮的整周转动，手轮的转动行程可以根据实际使用需求在0到360度之间任意锁止，锁止后能够承受最大15N·m的反向扭矩，不会因为设备运行的振动出现位置偏移。这类部件在设计建模时，需要重点关注法兰安装孔的位置度公差、手轮回转时和主体筒身的同轴度，同轴度误差需要控制在0.03mm以内，否则转动时会出现明显的顿挫感，同时要注意手柄在转动到任意角度时，都不会和主体筒身、安装法兰发生干涉，建模时需要做整周的干涉检查，避免实际装配后出现操作卡滞的问题。
