内燃机气门传动组滚子摇臂结构设计

这款摇臂属于内燃机配气机构中的核心传动构件，主要搭载于顶置凸轮轴结构的乘用车、小型通用动力汽油机的气门传动组中，承担凸轮轴与气门之间的动力换向、行程传递作用。在实际整机运行工况下，凸轮轴旋转产生的升程变化会直接作用于摇臂一端的滚子接触部，通过摇臂绕中部枢轴的摆动，将凸轮的旋转运动转化为气门端的往复直线运动，精准控制进排气门的开启与关闭时序，保证气缸内进排气过程与活塞运动行程精准匹配。

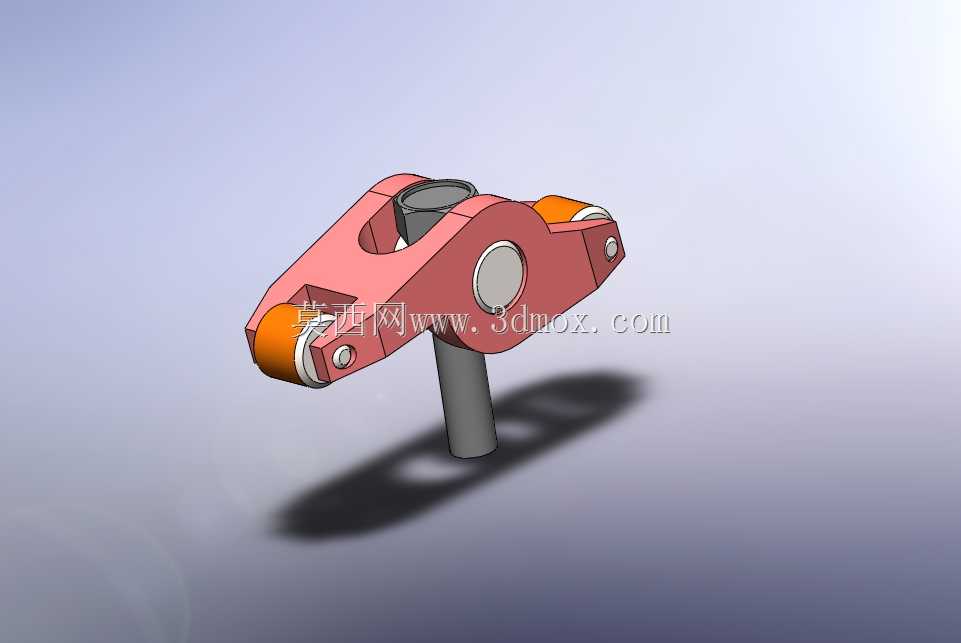

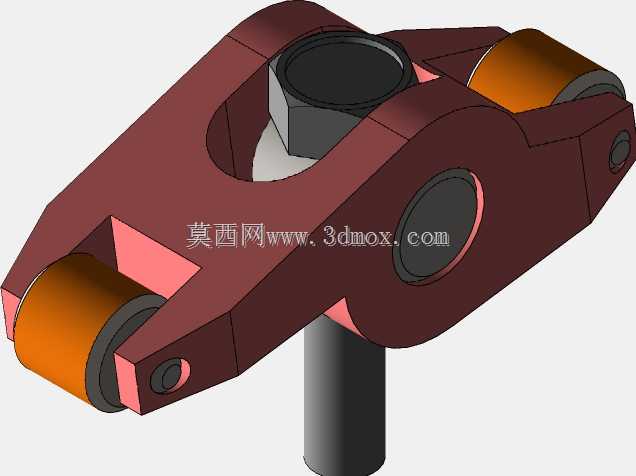

从结构设计逻辑来看，这款摇臂采用了分体式滚子接触结构，两端与凸轮接触的位置均设置了带衬套的圆柱滚子，相比传统平面接触式摇臂，能将凸轮与摇臂接触端的滑动摩擦转化为滚动摩擦，大幅降低配气机构的摩擦功损耗，同时减少接触表面的磨损量，提升配气机构的长期运行可靠性。摇臂中部设置了枢轴安装孔，孔内预留了衬套压装边界，安装时通过枢轴螺栓固定在气缸盖的摇臂支座上，枢轴孔的位置精度直接决定摇臂的摆动杠杆比，设计时需要严格控制孔位与两端接触点的距离公差，保证气门升程符合设计值，避免出现气门升程不足导致的进气充量下降、排气不彻底问题，或是升程过大导致的气门与活塞碰撞风险。

摇臂靠近气门的一端预留了气门弹簧座的接触平面，工作时该端面直接抵靠在气门杆顶端，将摆动力传递给气门杆，克服气门弹簧的预紧力推动气门开启；当凸轮基圆段与滚子接触时，气门弹簧的回弹力会反向推动摇臂复位，带动气门关闭。外形结构上，摇臂主体采用了变截面的加强筋设计，在保证整体结构刚度、承受凸轮冲击载荷不发生形变的前提下，尽可能去除非受力区域的材料，降低摇臂自身的运动惯量，减少配气机构高速运行时的惯性冲击，适配发动机最高6000转以上的运行工况。安装边界方面，摇臂的整体摆动空间需要与气缸盖内的避让槽匹配，设计时需要校核摇臂在最大升程位置时，与周边的气门弹簧、凸轮轴轴承盖、缸盖水道壁的最小间隙，避免运行过程中出现运动干涉。同时两端滚子的轴向定位尺寸需要与凸轮轴的凸轮型线宽度匹配，保证滚子始终与凸轮型面完全接触，避免偏磨导致的接触应力集中，延长部件的使用寿命。
