芯片塔配套可调节液位指示器安装支架

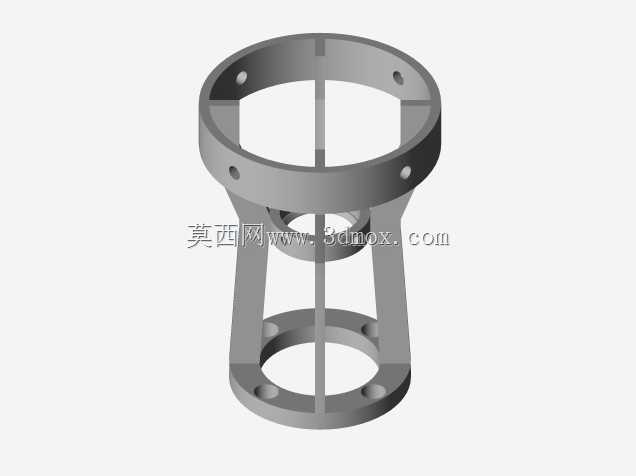

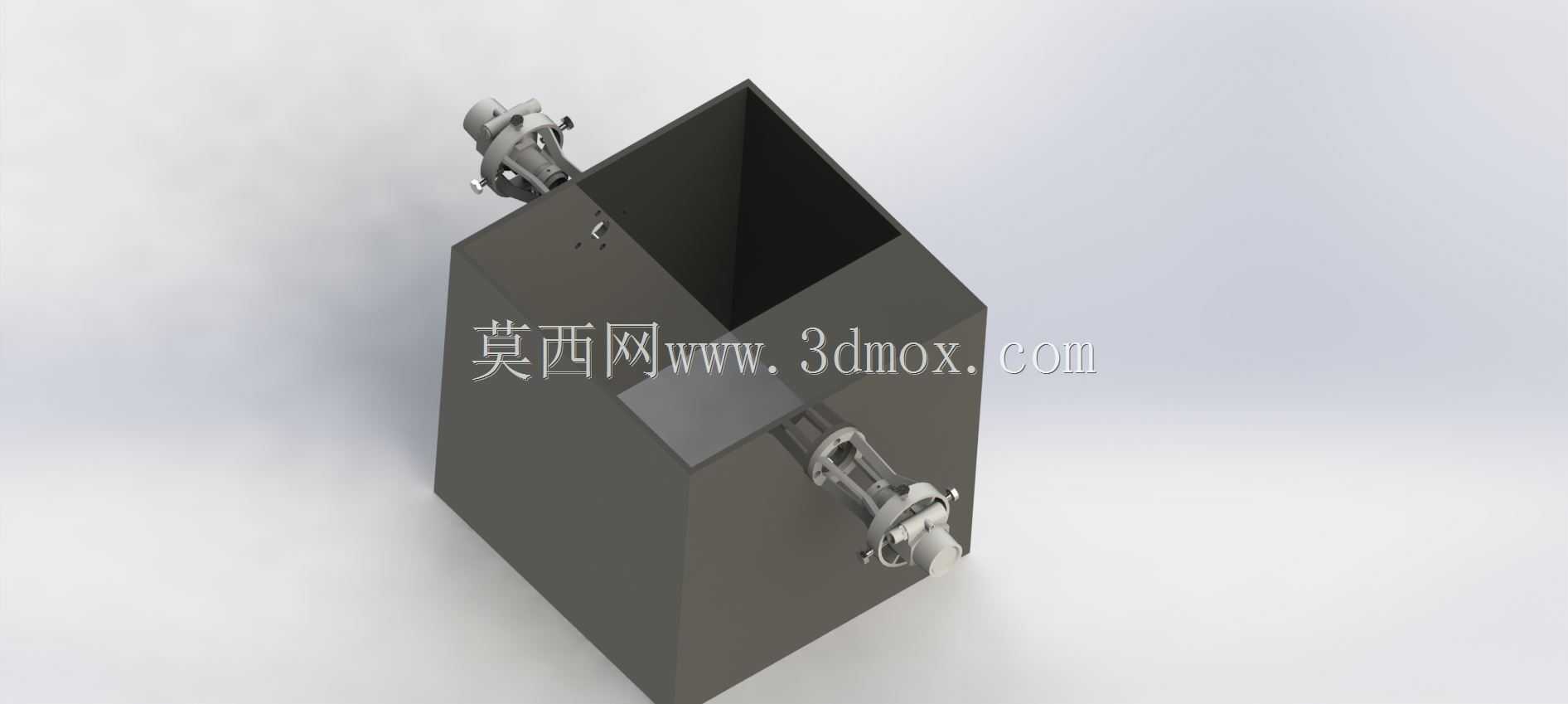

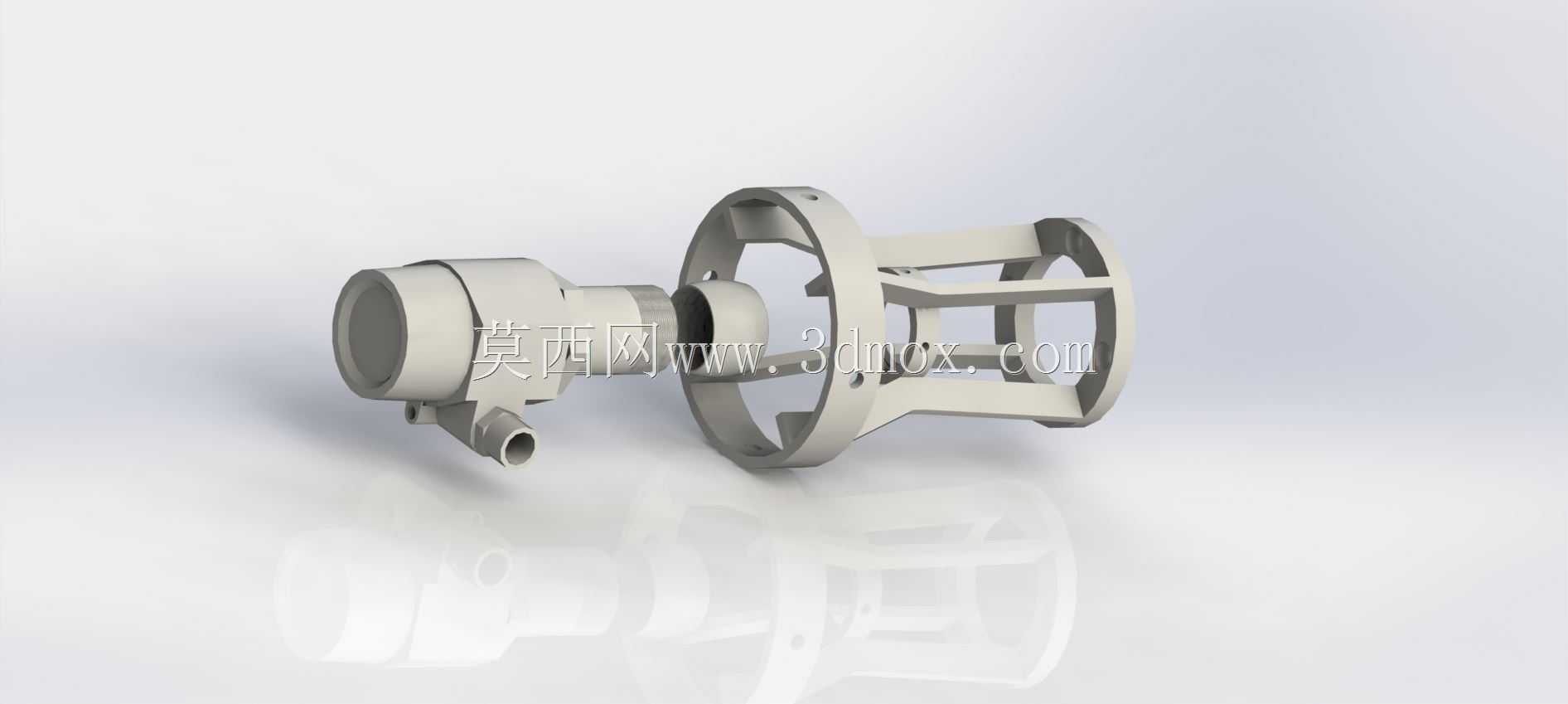

在半导体湿法工艺段的芯片塔设备运维与搭建过程中，液位检测组件的安装精度直接影响槽体液位数据采集的可靠性，常规固定式安装支架无法适配芯片塔长期运行后槽体产生的微小翘曲形变，容易导致激光式液位指示器的光路偏移，出现液位误判、数据跳变等问题，影响工艺药液的配比精度与供液稳定性。这款安装支架针对芯片塔的安装场景做了定向结构优化，主体采用笼式框架结构，一端设置与液位指示器本体适配的圆柱安装座，预留了传感器走线的侧出缺口，安装座与框架之间设置了微调衔接段，可实现指示器沿轴向的小范围位移调整，适配不同安装深度的需求。框架另一端为带安装孔位的环形法兰端，可直接通过紧固件固定在芯片塔的预设安装位上，环形结构不会遮挡液位检测光路，同时能为指示器提供周向的防护，避免工艺作业过程中飞溅的药液、碎屑直接冲击检测端头。中间的笼式支撑筋采用等间距排布的辐条式设计，在保证整体结构刚性的前提下尽可能降低自重，同时减少支架本身对槽内气流、药液流动的干扰，避免对液位检测环境造成额外影响。设计过程中重点考虑了安装边界的适配性，支架整体外径与芯片塔的安装接口内径匹配，安装后不会突出塔体安装面，避免与周边的管路、走线架产生干涉；轴向长度经过反复校核，安装后液位指示器的检测端头刚好处于槽体液位检测的最佳量程区间，无需额外加装延长接杆。调节机构的阻尼设置经过实际工况验证，调整时可实现毫米级的位移控制，调整到位后依靠结构本身的配合阻尼即可保持位置稳定，无需额外增设锁紧紧固件，减少现场安装调整的操作步骤。支架的所有棱边均做了圆角倒钝处理，避免安装过程中划伤操作人员或损坏传感器线缆，表面无多余的凸起结构，日常清洁维护时可直接擦拭，不易积存工艺残留。从实际应用反馈来看，这款支架可有效抵消芯片塔槽体翘曲带来的安装基准偏移，通过调整指示器的安装位置保证激光光路始终垂直对准液位检测面，大幅降低液位检测的误差率，减少因液位数据失准导致的工艺异常停机，适配多数同规格芯片塔的液位指示器加装与改造场景，安装时无需对原有塔体结构做额外打孔或焊接处理，直接利用原有安装位即可完成固定，现场部署效率较高。
