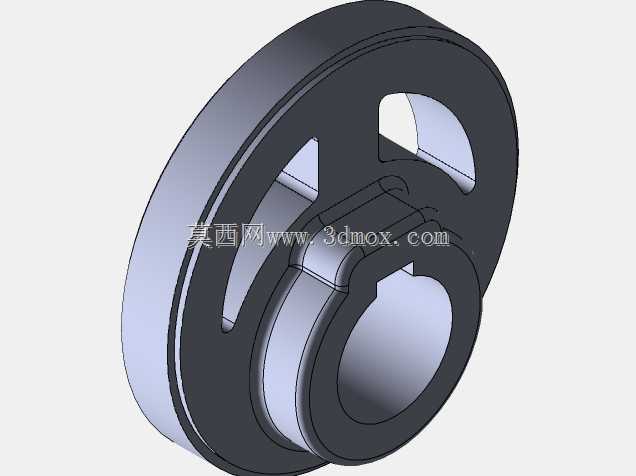

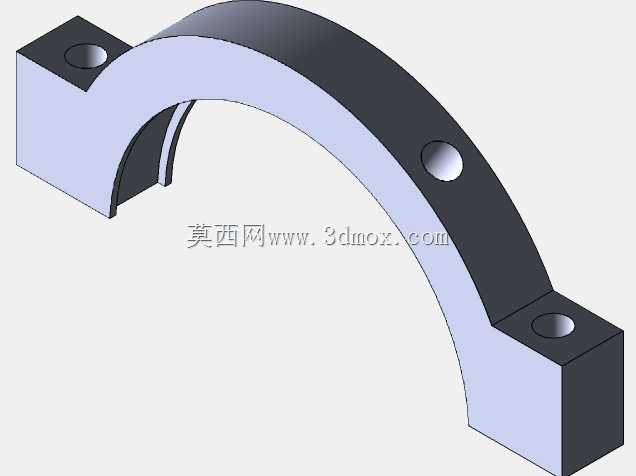

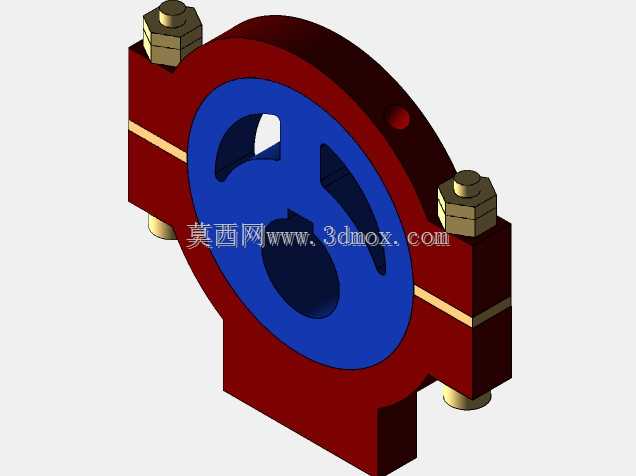

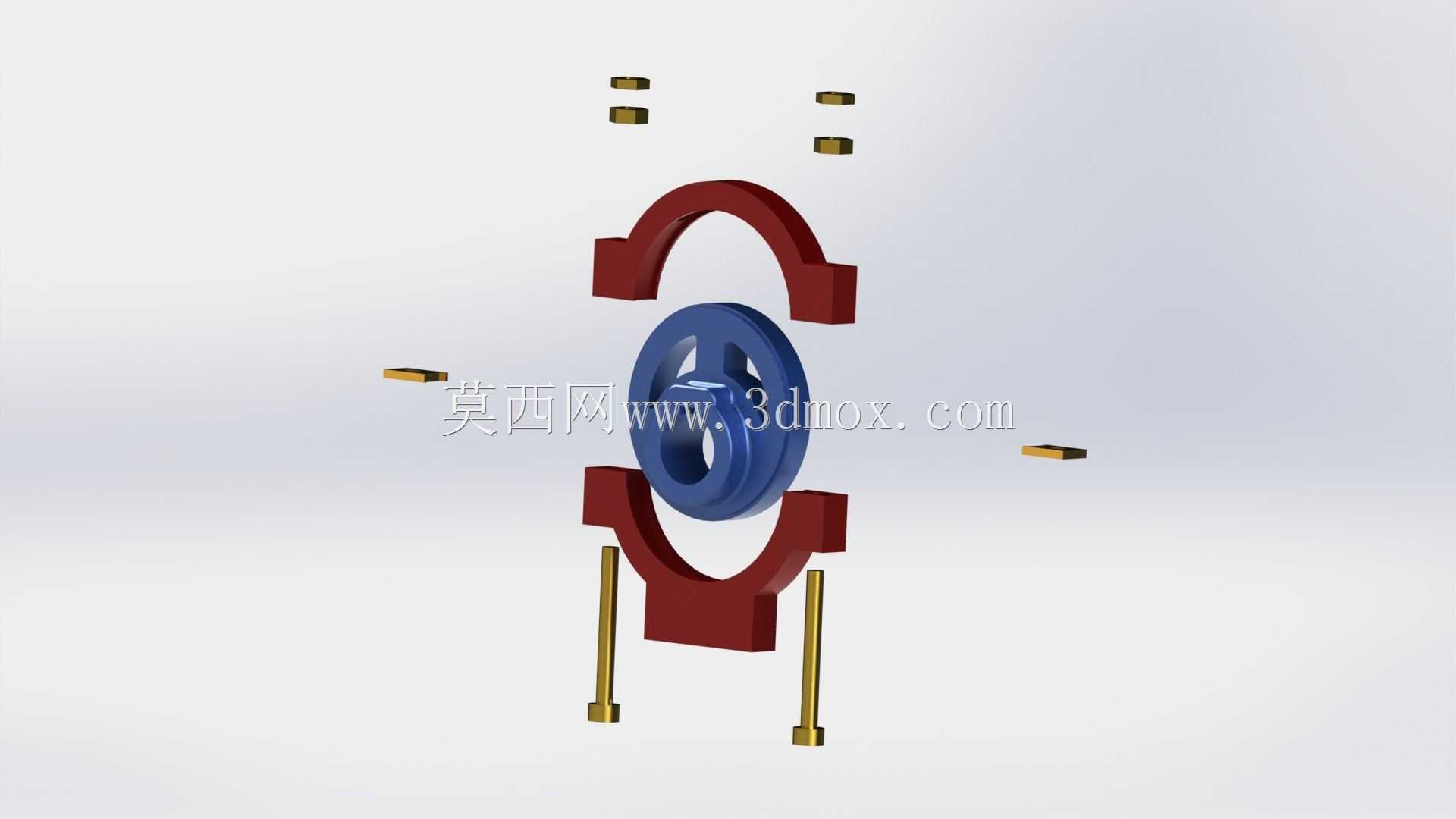

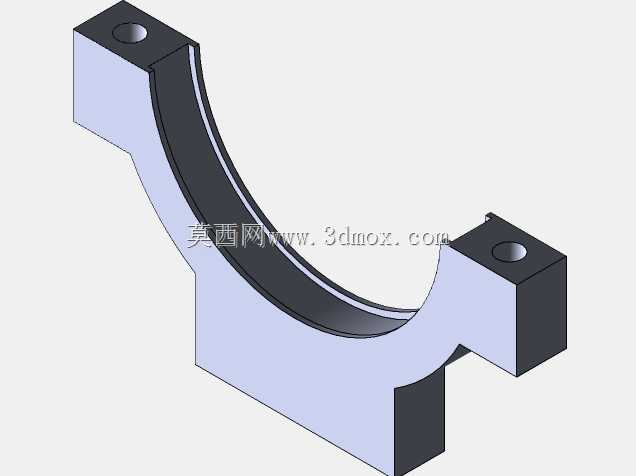

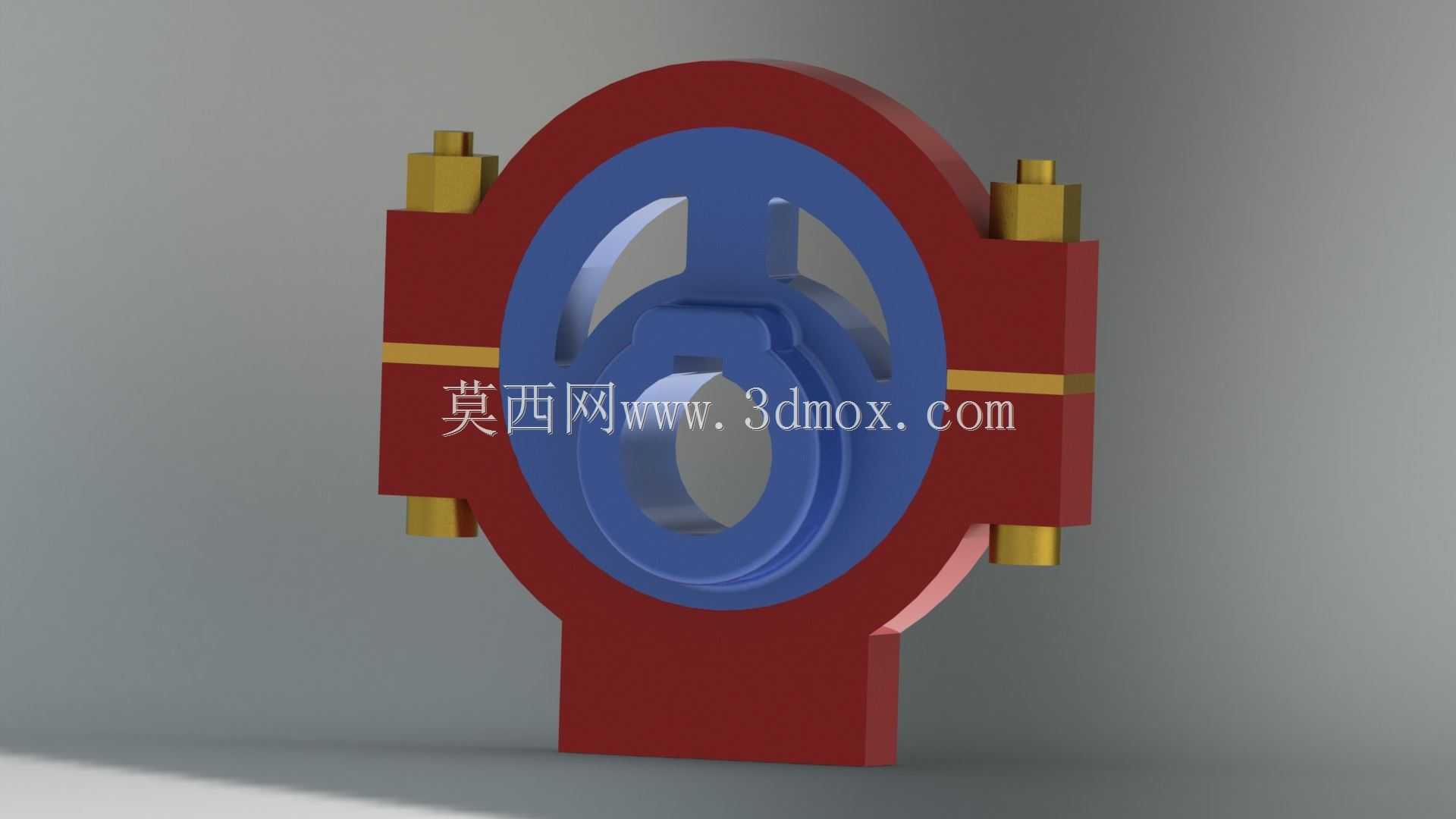

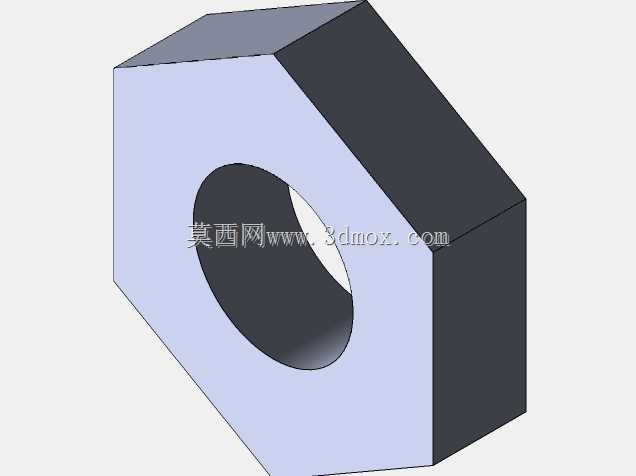

这套偏心轮组件的设计,最初是针对民用自行车无级变速传动场景做的结构优化,区别于传统链轮链条的固定传动比结构,偏心轮通过自身回转中心与几何中心的固定偏移量,可在连续回转过程中输出周期性变化的线速度,适配骑行过程中不同蹬踏力度下的动力传递需求。从结构组成来看,整套组件包含偏心轮本体、上下对称布置的C形限位抱架、四根定位导向销、四组缓冲限位块,所有零件的装配边界经过反复校核,偏心轮的外圆与抱架内弧面预留0.2mm的滑动配合间隙,既保证回转过程中不会出现卡滞,也能避免间隙过大带来的传动冲击。设计过程中没有采用常规的偏心轴一体式结构,而是将偏心轮做成独立盘状零件,通过中心孔与回转轴过盈配合,这种拆分式设计的好处是后期维护时可单独更换磨损的偏心轮,无需连带更换整根转轴,降低运维成本。上下两组C形抱架通过四根带轴肩的导向销实现定位,导向销与抱架安装孔采用H7/g6的间隙配合,抱架可沿导向销轴向做小范围浮动,抵消偏心轮回转过程中产生的径向窜动,四组缓冲限位块分别布置在抱架的四个对角位置,采用耐磨尼龙材质,用于限制抱架的最大浮动行程,避免金属零件直接碰撞产生异响与磨损。在实际应用场景中,这套偏心结构除了适配自行车传动系统,也可移植到小型自动化设备的间歇送料机构、振动筛分设备的激振单元上,通过调整偏心轮的偏心距大小,可灵活调整输出端的行程与振动幅度。建模过程中对所有配合面做了圆角过渡处理,避免应力集中,偏心轮的中心孔位置做了1mm的倒角,方便压装转轴时的导向,抱架的安装端面做了平面度公差要求,保证装配后导向销的垂直度偏差不超过0.02mm,整套组件的最大外轮廓尺寸控制在120mm×100mm×80mm范围内,安装孔位采用标准化间距设计,可直接适配现有自行车中轴位置的安装空间,无需对车架做额外改造。
