焊接机器人配套隔板定位装夹工装

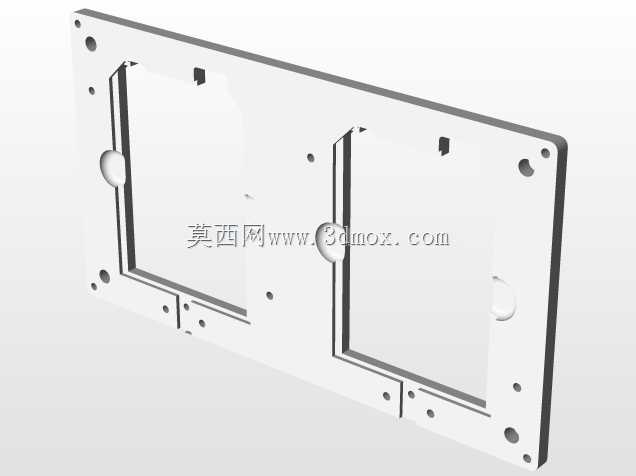

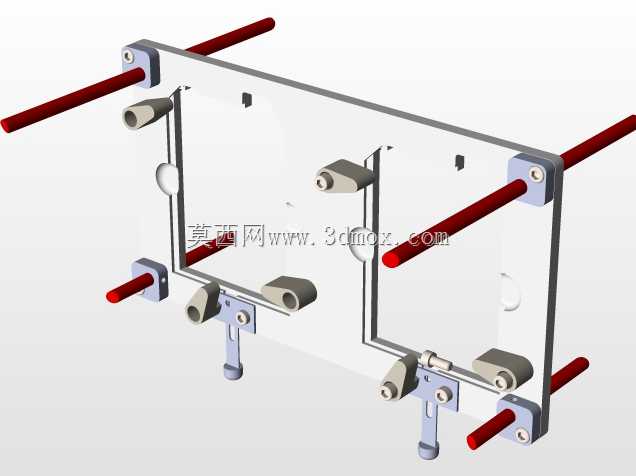

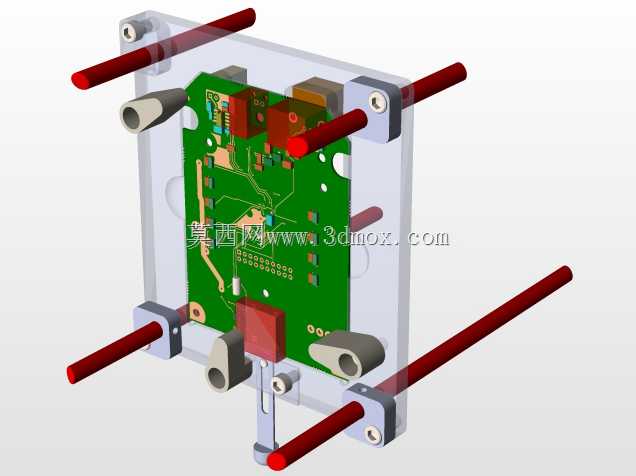

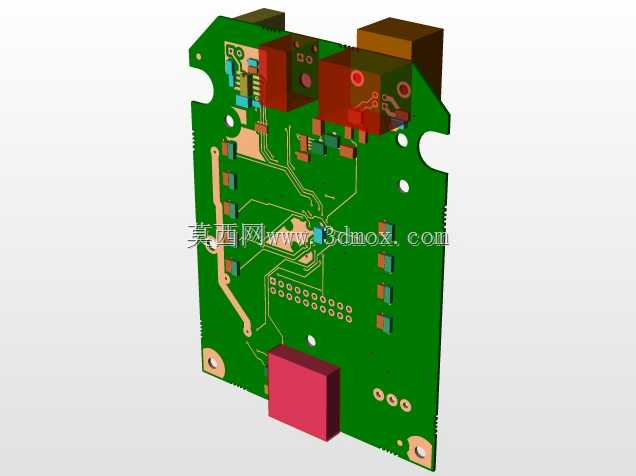

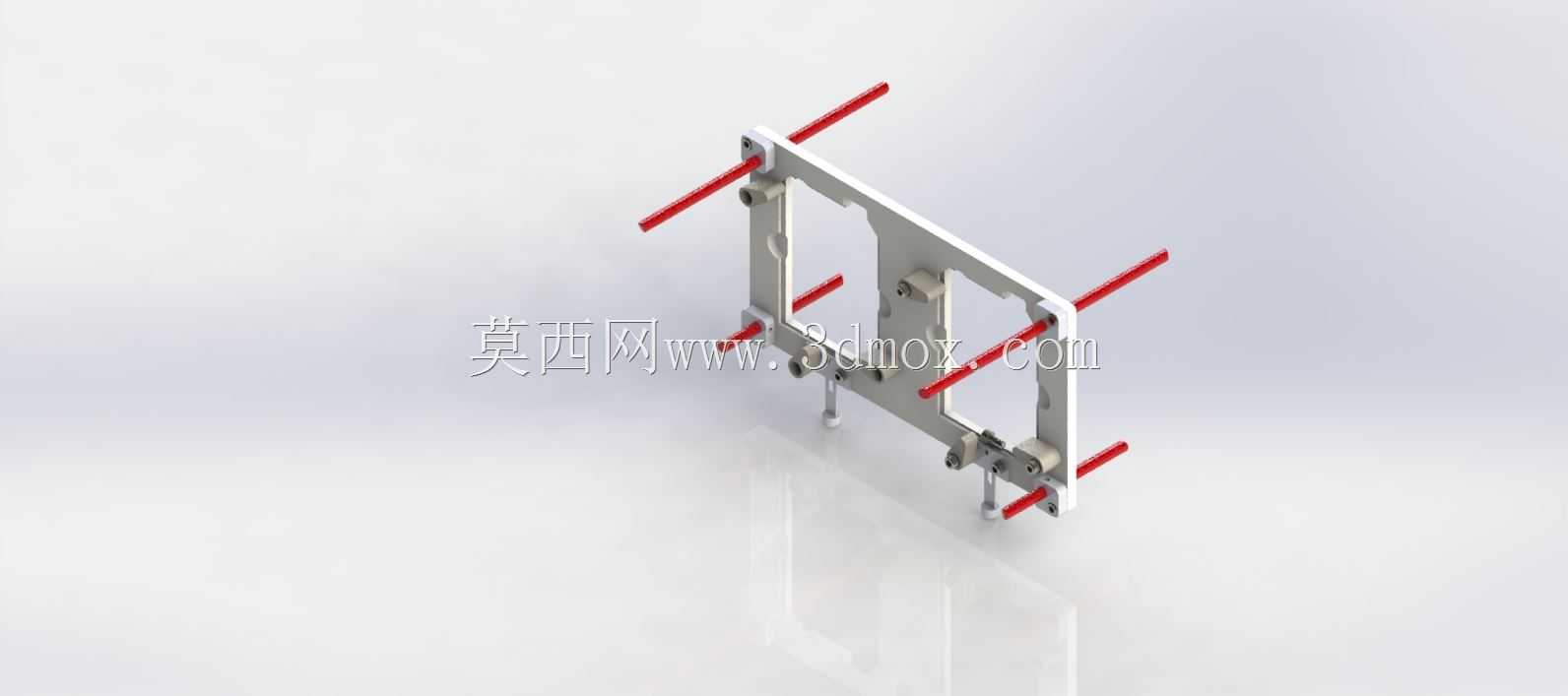

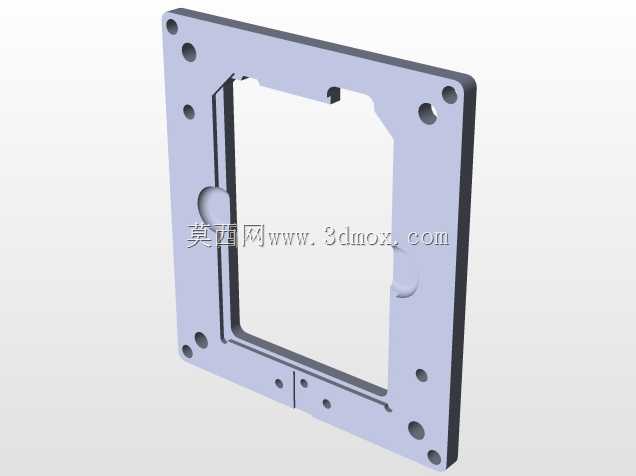

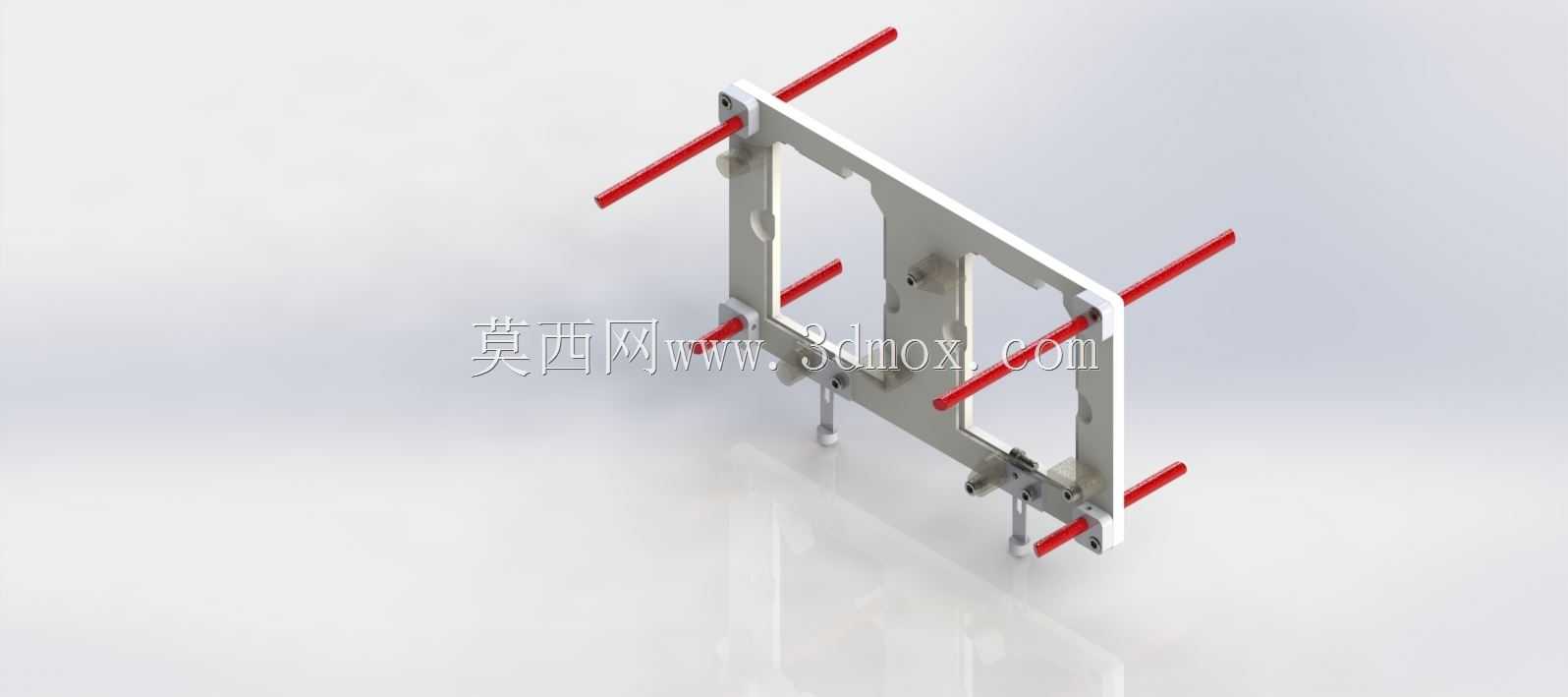

在电子组件自动化焊接产线中，带PCB载板的隔板类工件焊接一直是工位良率管控的核心难点，这类工件往往集成了贴片元件、接插端子与结构隔板，焊接过程中如果出现工件移位、压接不实，很容易出现虚焊、元件偏位、焊盘桥连等缺陷，这套隔板焊接夹具正是针对该类工位的装夹需求开发的专用定位工装。从结构设计逻辑来看，夹具采用仿形定位基准，直接匹配PCB板的外形轮廓与安装孔位，板边的异形缺口、定位圆孔都对应设置了定位销与承托凸台，不需要额外调整就能实现工件的快速装夹定位，避免人工对位产生的累计误差。夹具上的多个压接模块对应PCB上不同高度的元件区域，针对板上凸起的接插件、大尺寸电容元件预留了足够的避让空间，压接块的施压位置特意选在PCB的无元件基材区域，防止压伤贴片电阻、电容等脆弱元件，同时保证焊接过程中隔板与PCB板面完全贴合，不会因为焊接热变形产生缝隙。考虑到焊接工位的高温作业环境，夹具与工件接触的承托面做了平整度管控，整体平面度控制在0.1mm以内，保证PCB板面放置后不会出现翘曲，对应焊盘区域的下方做了局部避空，既减少焊接热量被夹具过快导走影响焊锡浸润，也能避免焊渣残留堆积在定位面上影响后续装夹精度。夹具的安装边界适配常规焊接机器人的工作台装夹尺寸，底部预留了标准的T型槽安装位，可以直接固定在焊接变位机或者工作平台上，不需要额外制作转接板。在实际应用场景中，这套夹具主要配合自动焊接机器人完成隔板与PCB组件的引脚焊接工序，操作人员只需要将待焊工件对准定位销放置到位，压块自动锁紧后即可启动焊接程序，相比传统的手动螺丝压紧夹具，单工位装夹时间能缩短60%以上，同时能保证每一件工件的装夹位置一致性，将焊接位置的重复定位精度控制在0.08mm以内，有效降低因为装夹偏差导致的焊接不良。针对PCB上不同功能分区的焊接需求，夹具上的压接模块采用分体式设计，后续如果工件改版调整元件布局，只需要更换对应位置的压块和定位销，不需要重新制作整套夹具，能大幅缩短产线换型的周期，也能降低工装迭代的成本。夹具的走线区域特意做了圆角过渡处理，避免刮伤PCB表面的阻焊层，同时在对应大尺寸元件的位置设置了高度限位块，防止压接行程过大压损元件。
