机加工用带压紧机构V形夹持座

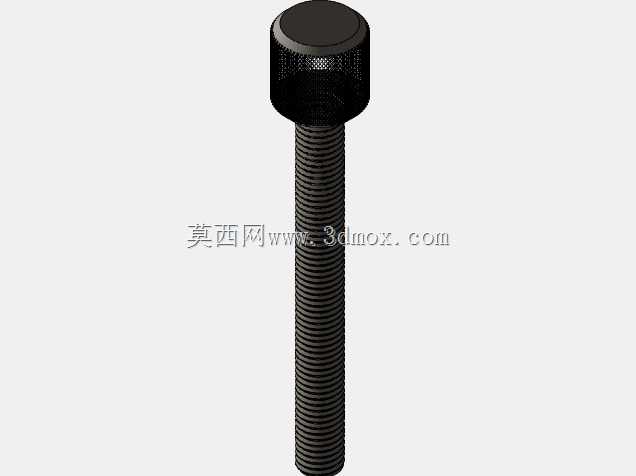

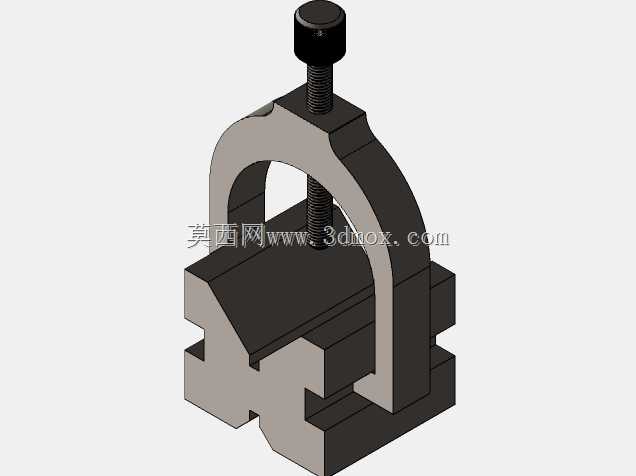

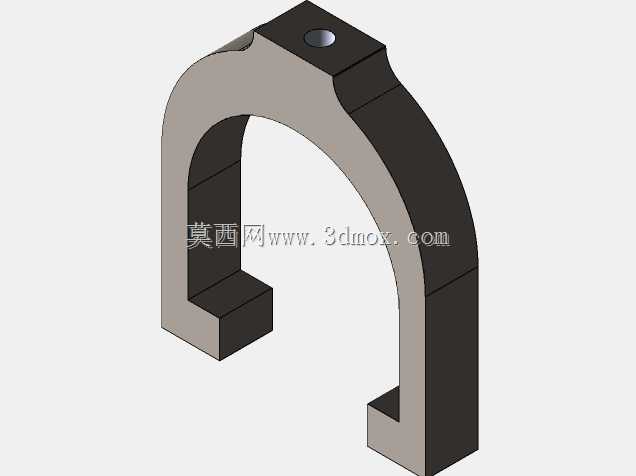

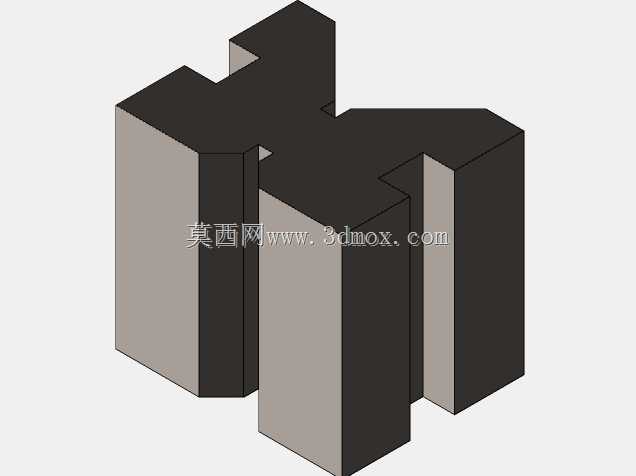

在常规机械加工的工序流转里，轴类、套筒类圆形工件的装夹定位一直是影响加工精度的关键环节，这款带弓形架压紧结构的V形夹持座，正是针对圆形工件装夹痛点设计的定位夹持元件。不同于普通固定式V形铁仅能实现工件承托定位的功能，这套结构集成了顶部螺旋压紧机构，可在工件放置到V形定位面后，通过旋转顶部的内六角螺栓带动压块下行，将圆形工件牢牢压合在V形槽面上，避免工件在钻削、铣削、划线检测过程中出现轴向窜动或周向转动。从结构设计逻辑来看，V形座主体采用90度夹角的V形定位槽，槽面经过精密研磨处理，表面粗糙度控制在Ra0.8以内，可保证与不同直径圆形工件的母线充分接触，定位重复精度可控制在0.01mm级别，完全满足普通机加工工序的定位公差要求。V形座底部设计有对称的凸台卡槽结构，可直接适配机床工作台上的标准T型槽安装位，无需额外制作转接板即可完成快速固定，安装时仅需通过T型螺栓将底座凸台卡入工作台槽内锁紧，即可保证夹持座在承受切削力时不会发生位移。顶部的弓形压紧架采用拱形受力结构，相比直臂式压架拥有更好的结构刚性，在螺栓施加同等压紧力的情况下，拱形架的形变量可降低40%以上，避免压紧过程中架体变形导致的工件压持偏移。实际应用场景中，这类V形夹持座常配合钻床、铣床完成轴类工件的径向孔加工、键槽铣削工序，也可在划线平台上配合高度尺完成圆形工件的母线划线、形位公差检测作业。针对不同直径的工件，V形槽的开口尺寸覆盖了常用的小直径轴类零件加工范围，顶部压紧螺栓的行程可适配不同直径工件的压持需求，无需更换压块即可完成一定尺寸区间内圆形工件的装夹。设计过程中充分考虑了车间实际使用的磨损问题，V形定位面、压紧螺栓端面均做了淬火硬化处理，硬度达到HRC45-50，可承受长期的工件装夹摩擦与切削振动冲击，延长工装的使用寿命。压紧螺栓采用标准细牙螺纹，进给精度更高，压紧过程中可实现压力的微调，避免压力过大导致薄壁套筒类工件出现装夹变形，同时细牙螺纹的自锁性能更好，在机床持续振动的加工环境下也不会出现压块松动的问题。
