带水平垂直连接端的花篮螺丝拉紧构件

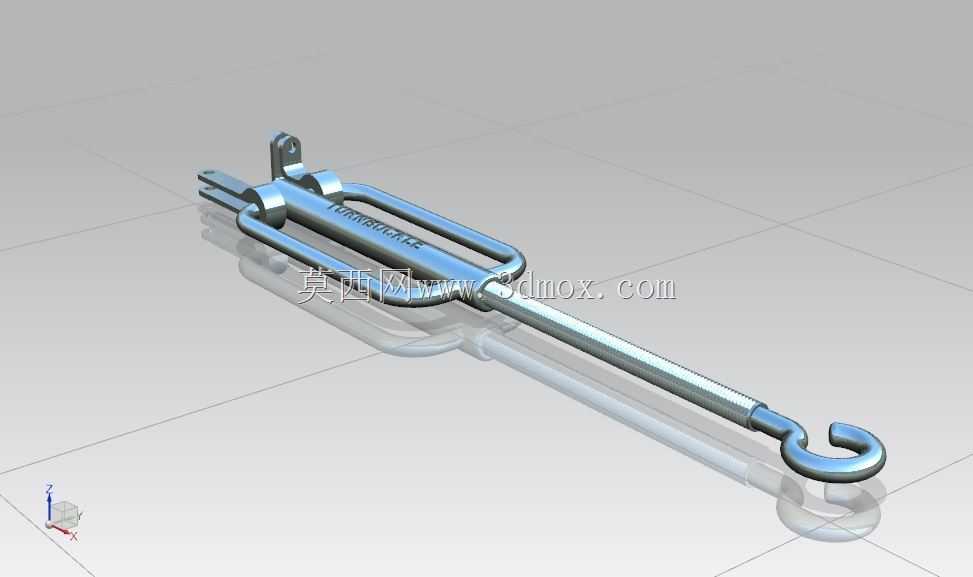

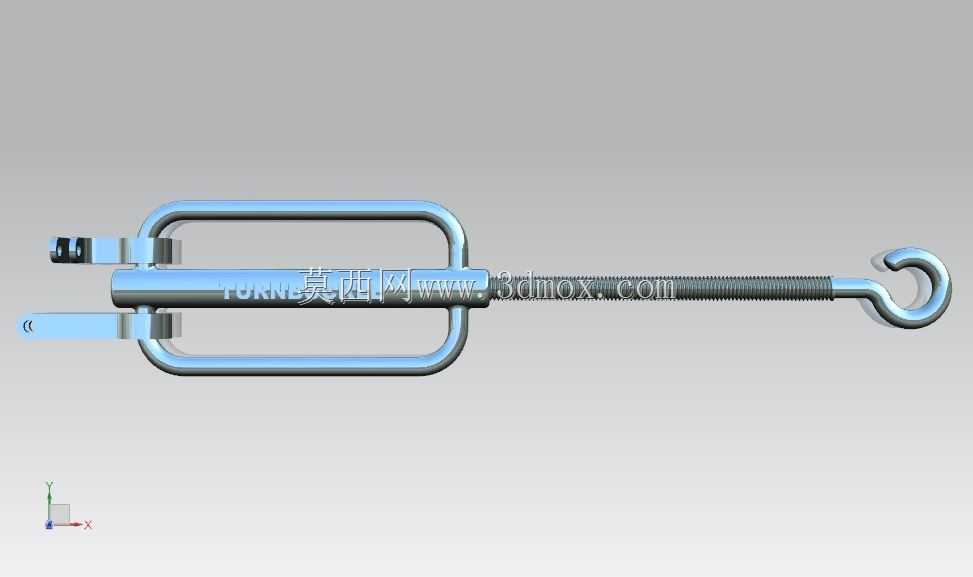

这类带水平与垂直连接端的螺丝扣，在户外线缆架设、小型起重索具配套、舞台桁架绷装、轻型钢结构临时拉结场景中应用十分广泛，核心作用是通过螺纹副的旋合行程调整两端连接件的间距，以此实现拉结索、拉杆的张力精准控制，避免拉结构件过松晃荡或过紧产生过载应力。从结构设计逻辑来看，构件主体采用开式框型锻压本体，一端配置叉形水平连接端，可通过销轴与带双耳的固定座、线缆端金具直接铰接，适配水平方向的拉结点位；另一端配置弯钩型垂直连接端，可直接挂接带吊环的固定点位或环形索具，无需额外配置转接件，能减少现场安装的配件数量与装配工时。中间的调节螺杆采用梯形传动螺纹，螺距选取兼顾调节效率与自锁性能，既不会因为螺距过小导致张紧调节行程耗时过长，也不会因为螺距过大在受持续张力时出现螺纹回松，常规工况下无需额外配置锁母即可维持张紧状态，若应用在振动幅度较大的设备拉结场景，可在螺纹旋合段加装开口销防松。设计时框型本体的内侧预留了足够的扳手操作空间，现场调节时可直接用标准呆扳手卡住本体中部的扁方结构转动，无需额外定制工装。安装边界方面，该构件完全收拢时的总长度适配短距离拉结点位，完全伸出时的调节行程可覆盖同规格常规花篮螺丝的标准张紧范围，两端连接端的铰接孔与弯钩内径匹配对应吨位的标准销轴与吊环规格，无需二次加工即可直接适配市面通用的索具配件。建模过程中对螺纹段做了工程化简化处理，既保留了螺纹的传动特征用于结构干涉检查，也避免了全细节螺纹导致的模型冗余，在装配体调用时不会占用过多系统资源，可直接用于索具系统的装配仿真、张力受力模拟，也能导出工程图用于加工下料参考。构件表面的圆角过渡均按照五金锻件的工艺要求设置，避免应力集中导致的构件断裂，所有棱边的倒角尺寸符合五金件的安全操作要求，不会在安装调节时划伤操作人员。
