车床用弹性筒夹夹头结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:264134
  • 车床用弹性筒夹夹头结构设计
  • 车床用弹性筒夹夹头结构设计

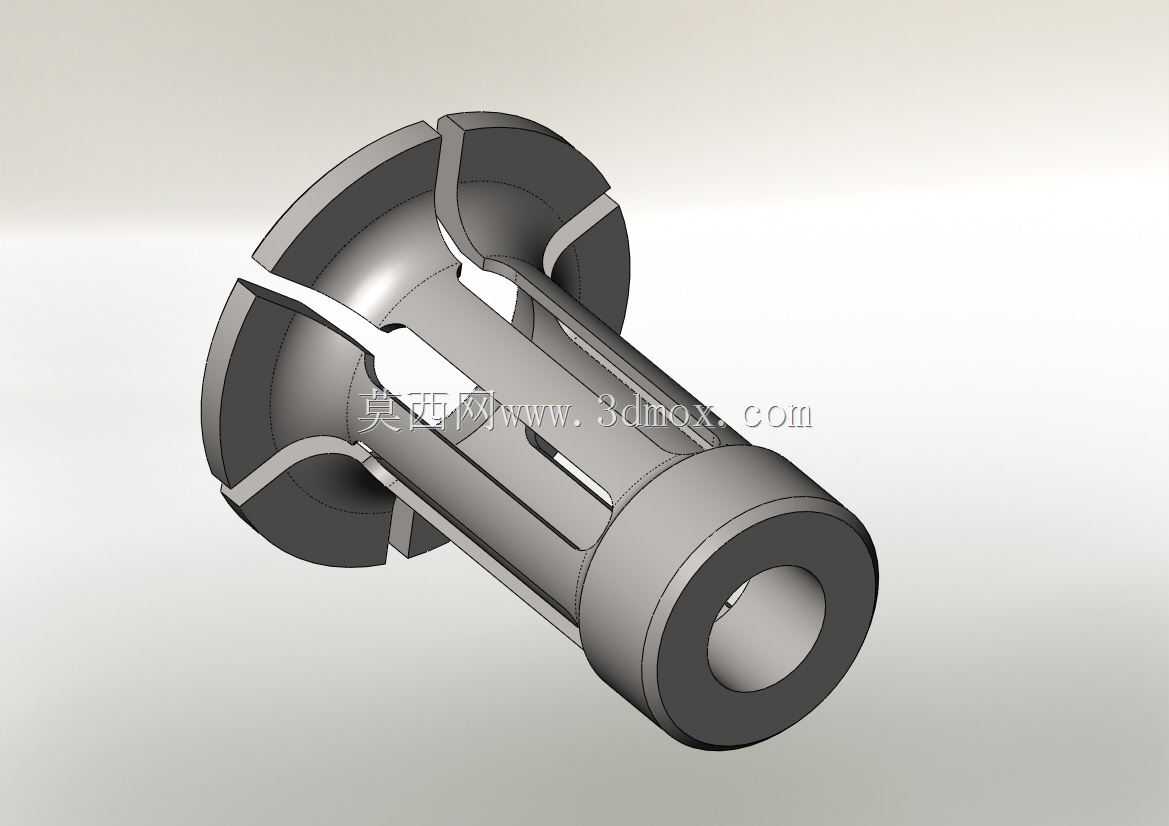

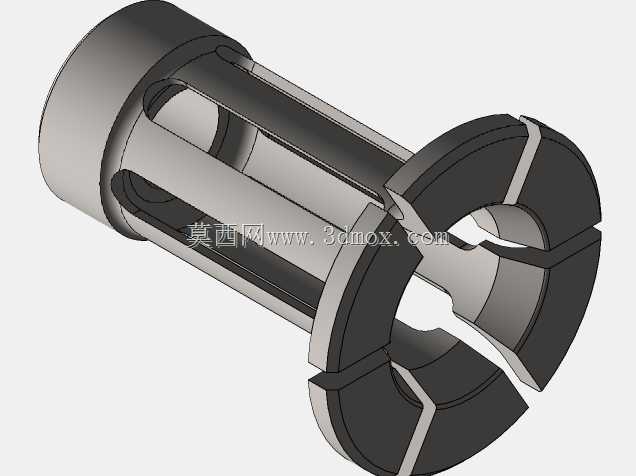

在普通车床及数控车床的轴类、套类零件加工工序中,弹性筒夹夹头是装夹环节应用率极高的核心附件,相比三爪卡盘,这类夹头装夹同轴度更高、夹紧动作更快,尤其适配批量小件的连续加工场景,能有效减少装夹找正的辅助工时。这款夹头采用轴向开槽的弹性胀缩结构,本体沿轴向均匀开设多道通槽,当夹头尾部受轴向推力时,开槽段会产生均匀的径向弹性变形,从而抱紧穿入内孔的工件外圆,夹紧力分布均匀,不会像硬爪那样在薄壁工件表面留下明显夹痕,也能避免因夹紧点受力不均导致的工件变形问题。从结构设计逻辑来看,夹头头部带法兰限位凸台,安装时可直接抵靠在车床主轴的安装端面,保证轴向定位精度,尾部的圆柱段与主轴内的推套配合,适配标准的气动或液压回转缸驱动行程,无需额外改制连接件即可直接换装。内孔为光滑圆柱面,可根据待加工工件的直径规格更换对应内孔尺寸的夹头,夹持范围覆盖常见的小直径轴类零件,外圆锥面与主轴端的锥孔配合,锥度采用行业通用的标准锥度,保证胀缩过程中受力均匀,不会出现偏摆。设计时需要重点控制开槽的宽度与长度比例,槽宽过大会导致弹性不足、夹紧力不够,槽长过长则会降低夹头本体的刚性,高速旋转时容易出现振刀问题,槽的末端设计有小圆角应力释放结构,避免反复胀缩过程中槽根处出现应力集中断裂,延长夹头的使用寿命。安装边界上,夹头的法兰外径与主轴端安装孔的止口尺寸匹配,总长控制在标准推套的行程范围内,保证夹紧时推套的行程余量足够,不会出现推到位仍未夹紧工件的情况,内孔与外圆锥面的同轴度公差控制在0.01mm以内,保证装夹后工件的回转精度满足精加工要求。实际加工场景中,这类夹头常用来装夹冷拉圆钢、小直径铜铝件等易变形零件,在仪表车床、走心机上也有大量同原理的衍生结构,相比手动卡盘,配合自动送料机构可实现无人化连续加工,大幅提升小零件的批量加工效率。
