多凸轮段往复驱动长轴结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:264164
  • 多凸轮段往复驱动长轴结构设计
  • 多凸轮段往复驱动长轴结构设计

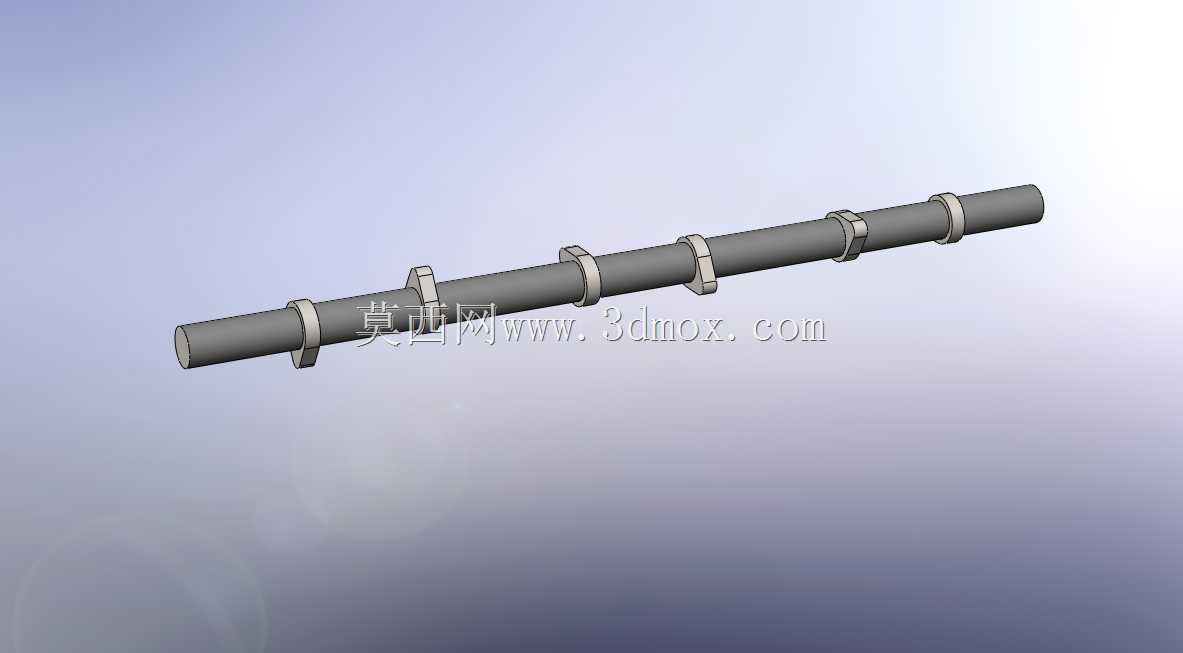

在自动化装配、轻工包装、纺织织造这类需要周期性往复直线动作的设备里,这类带多组凸轮轮廓的长轴是核心的动作触发部件,区别于单凸轮驱动单工位的结构,这款长轴将多组凸轮轮廓集成在同一根轴体上,能在单轴连续回转的过程中,同步驱动多组从动件完成时序匹配的往复运动,大幅简化设备的传动链布局,减少额外的同步轮、传动轴等冗余部件,降低设备整体的装配复杂度与后期维护点位。从结构设计逻辑来看,轴体采用等径长圆钢作为基体,凸轮轮廓段与轴体采用一体化加工成型,避免分体式凸轮装配带来的累积间隙,保证各工位动作的时序精度,轴体两端预留的光轴段为轴承安装位,安装时需匹配对应内径的深沟球轴承,轴承位的轴肩高度严格按照轴承内圈定位标准设计,既保证轴向定位可靠,又不会出现轴肩过高导致轴承拆卸困难的问题。各凸轮段的轮廓升程、回程曲线根据对应从动件的动作行程设计,升程段采用等加速等减速曲线,减少从动件运动过程中的刚性冲击,适合中低转速的持续运转工况,相邻凸轮段之间的环形凸台为轴套安装位,用来分隔不同工位的从动件,避免各从动件在轴向出现窜动干涉。安装边界上,轴体总长需匹配设备传动仓的内部跨距,两端轴承座的安装孔同轴度公差需控制在0.02mm以内,避免轴体运转时出现别劲、卡滞的问题,凸轮轮廓面的表面粗糙度需达到Ra1.6以下,减少与从动件接触端的磨损,延长部件使用寿命。实际应用中,这类轴常布置在设备的传动仓中部,一端通过联轴器与减速电机输出端连接,轴体回转时,各凸轮段依次推动对应位置的摆杆或者顶杆,完成送料、压合、卸料等不同工位的周期性动作,相比采用气缸单独驱动各工位的方案,这类机械凸轮驱动的结构动作一致性更好,不会因为气压波动出现动作时序偏差,适合长时间连续运转的量产设备,日常维护仅需定期在凸轮轮廓面涂抹润滑脂,检查两端轴承的运转温升即可,运维成本远低于多气动元件组合的驱动方案。
