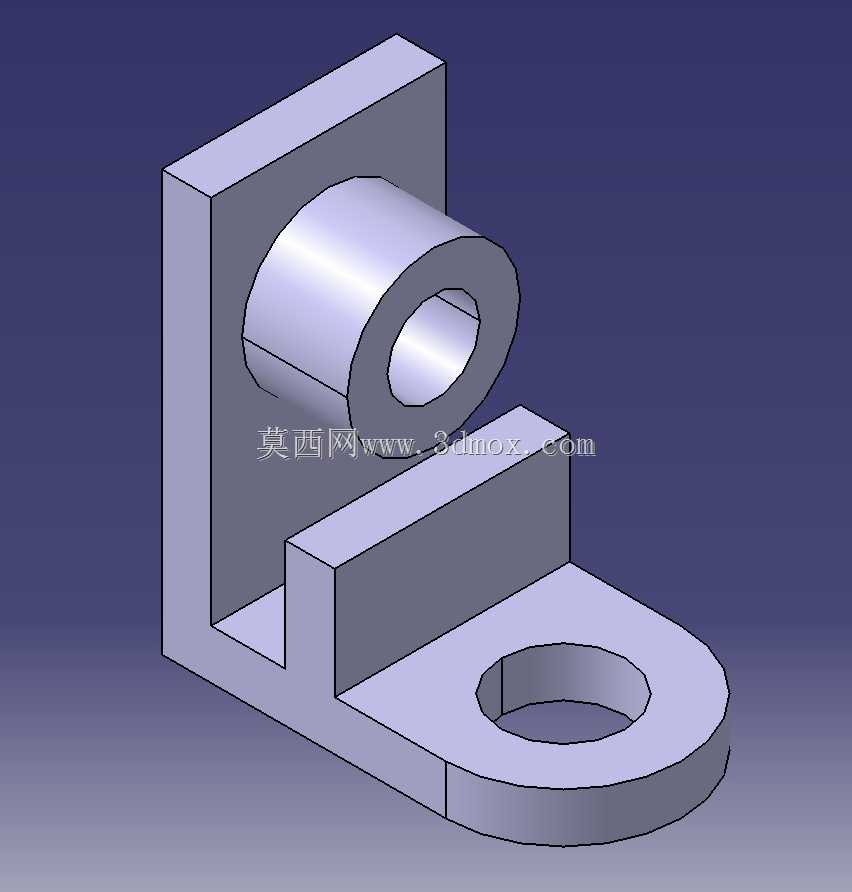

带双安装孔位的L型支座轴套组合结构

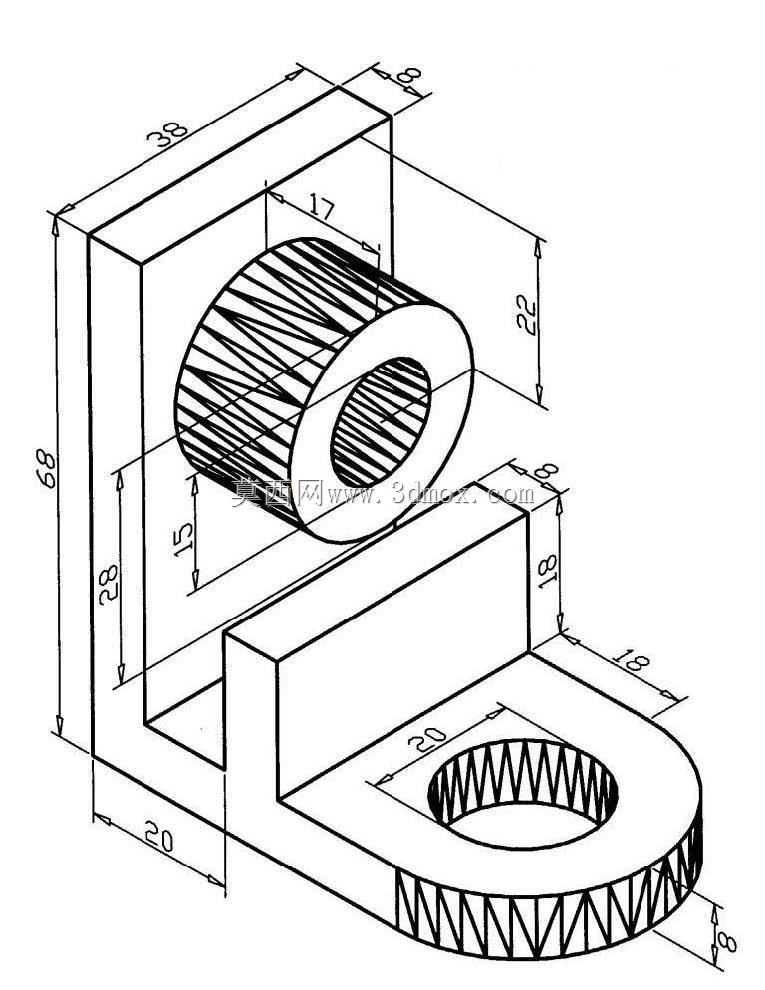

该结构属于设备支撑定位类组合构件，主要应用在轻工输送设备、小型工装夹具以及非标自动化设备的传动衔接部位，核心作用是为穿设的回转杆件提供稳定的径向支撑，同时通过自身的安装基面完成与设备机架的刚性固定，避免传动杆件运行过程中出现径向窜动、支撑失稳的问题。从结构设计逻辑来看，整体采用L型折弯式基座作为承载主体，竖直立板与水平底板采用一体化成型结构，省去了额外拼接的装配工序，也消除了拼接缝隙带来的应力集中隐患。竖直立板上集成的带内孔轴套结构，内孔为光面设计，可适配对应直径的光轴穿设，轴套外壁与立板采用圆弧过渡衔接，能有效分散轴类零件传递的径向载荷，避免立板与轴套衔接位置出现应力断裂。水平底板末端延伸出带圆形安装孔的耳状结构，与立板侧的安装基面形成两个固定点位，安装时可通过螺栓穿过底板的安装孔，配合立板侧的贴合面完成锁紧，两个固定点位的跨距经过尺寸校核，能保证构件安装后不会出现偏转晃动。从尺寸边界来看，整体基座的长度方向总尺寸为38mm，竖直方向总高度为28mm，水平底板的宽度为20mm，轴套中心距离底板安装面的高度为15mm，轴套自身的外径为22mm，水平底板末端的安装孔中心距离立板内侧的距离为20mm，安装孔周边的板厚为6mm，所有尺寸公差均按照IT12级通用机械公差预留，可满足常规非精密传动场景的装配需求。设计过程中特意将轴套的轴向长度设置为17mm，足够的支撑长度可以降低光轴转动时的接触比压，减少轴面与套体内壁的磨损速率，延长构件的整体使用寿命。底板与立板衔接的转角位置做了直角避让设计，可避免安装时机架焊接凸起、加工毛刺等部位与构件发生干涉，保证安装基面能够完全贴合。这类构件在实际使用中不需要额外加装衬套即可直接适配普通光轴的支撑需求，也可根据使用场景在内孔加装铜衬套来提升耐磨性能，适配更高转速的传动工况，整体结构紧凑，占用安装空间小，适合在设备内部空间局促的位置布置使用。
