可调式活动扳手精细三维结构设计

这款可调活动扳手的结构设计，完全围绕一线装配、维修场景的实际使用需求展开，在建模阶段就充分考虑了不同工况下的受力边界与操作便利性。日常设备维保、管线安装、小型机械拆装场景中，经常遇到不同规格的螺栓、螺母需要快速拧动，频繁更换固定开口扳手会大幅拖慢作业效率，这款可调结构通过蜗轮与活动钳口的齿条啮合传动，可在设计的开口范围内连续调节夹持尺寸，覆盖绝大多数常规紧固件的拆装需求，无需携带多把固定尺寸扳手，能有效降低一线作业人员的工具负重。

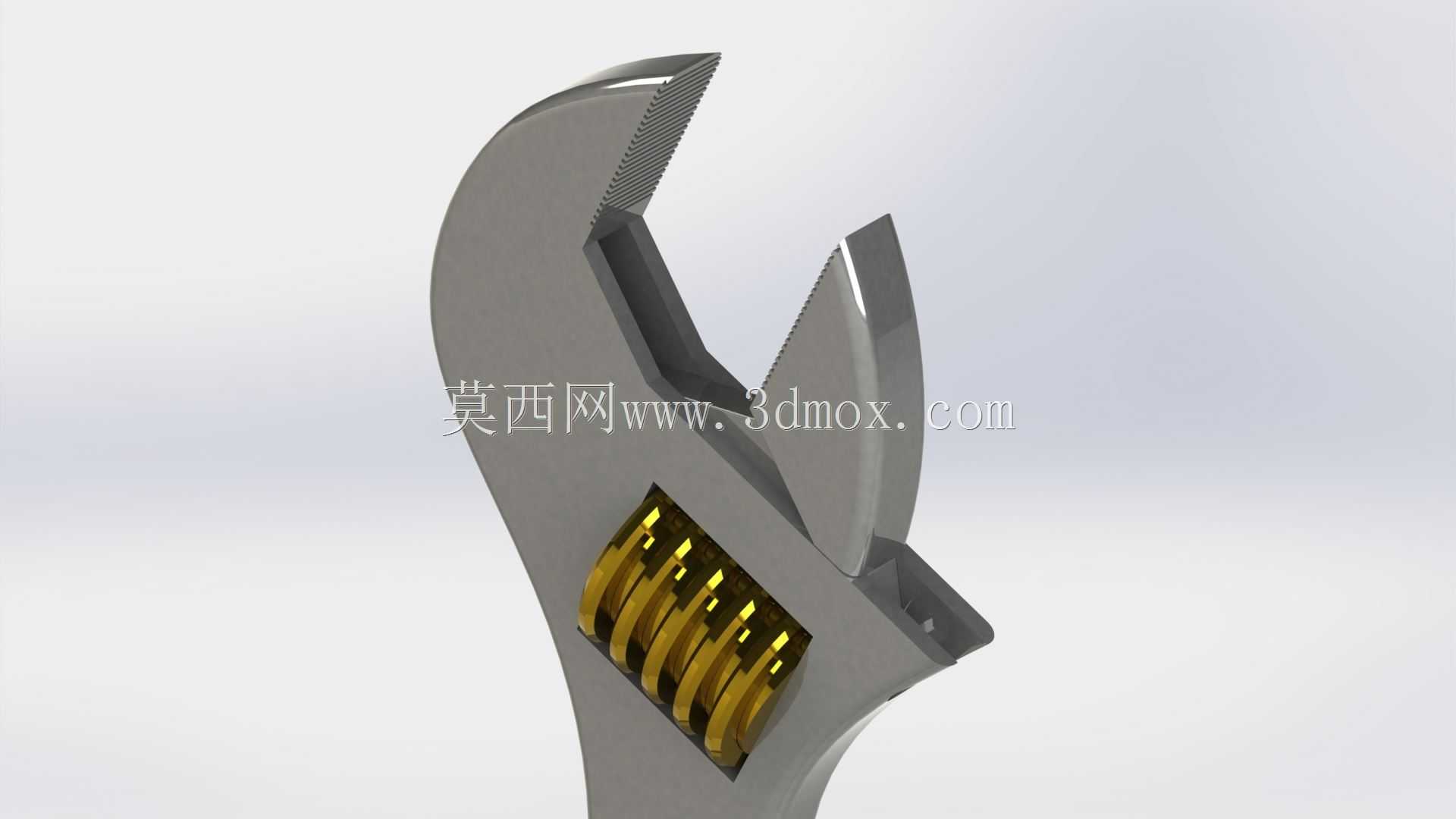

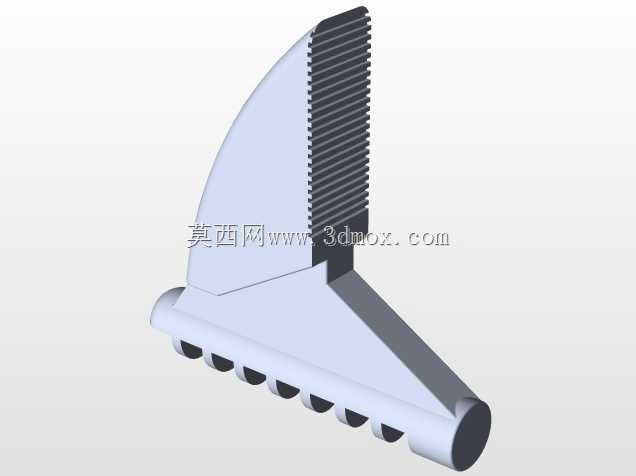

从结构设计逻辑来看，固定钳口与手柄采用一体化结构建模，保证整体刚性，活动钳口与本体的配合滑槽做了间隙优化，既保证调节时滑动顺畅无卡滞，又能避免夹持受力时出现过大旷量，防止拧动过程中打滑损伤紧固件棱角。钳口的夹持面做了细密齿形结构设计，齿形角度经过受力验算，正向拧动时齿面可嵌入紧固件表面形成足够摩擦力，反向受力时也不会轻易脱开，同时齿形的高度控制在合理范围，不会对紧固件表面造成过度损伤，满足常规维保作业的使用要求。调节蜗轮的位置设置在扳手头部靠近手柄的一侧，作业时拇指可直接推动蜗轮实现开口大小调节，无需将手从手柄上完全移开，操作连贯性更强。

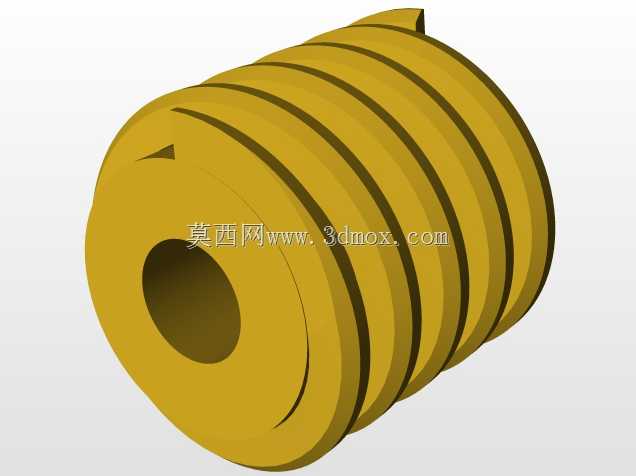

建模过程中对各部件的安装边界做了严格控制，活动钳口的最大开口尺寸匹配常规M6到M24规格的外六角紧固件，整体手柄长度按照人力拧动的力矩需求设计，既保证拧动常规紧固件时能提供足够力矩，又不会因长度过大导致空间狭小时无法操作。头部的外形轮廓做了圆弧过渡处理，在管线密集、设备内部空间局促的场景下，可减少与周边部件的干涉，能伸入狭窄空间完成紧固件操作。蜗轮与本体的配合轴孔做了同轴度约束，保证蜗轮转动时无偏摆，调节阻尼均匀，不会出现松动滑位的情况。弹簧结构的加入为调节提供了清晰的档位反馈感，作业人员可凭手感判断调节到位程度，无需反复观察钳口与紧固件的贴合状态。

整个模型的各部件配合关系完全还原实物的装配逻辑，固定钳口、活动钳口、蜗轮、弹簧、销轴等零件均可单独拆分，可直接用于结构受力仿真、工具优化设计、作业场景模拟等用途，对于五金工具设计人员、机械装配工艺人员来说，可直接参考其结构参数开展二次设计或作业工装适配工作。
