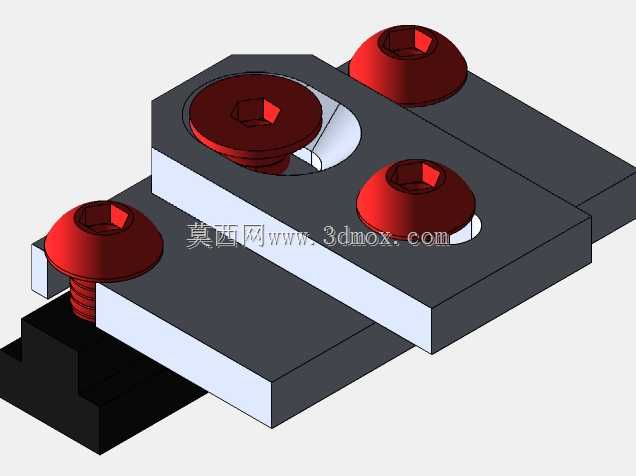

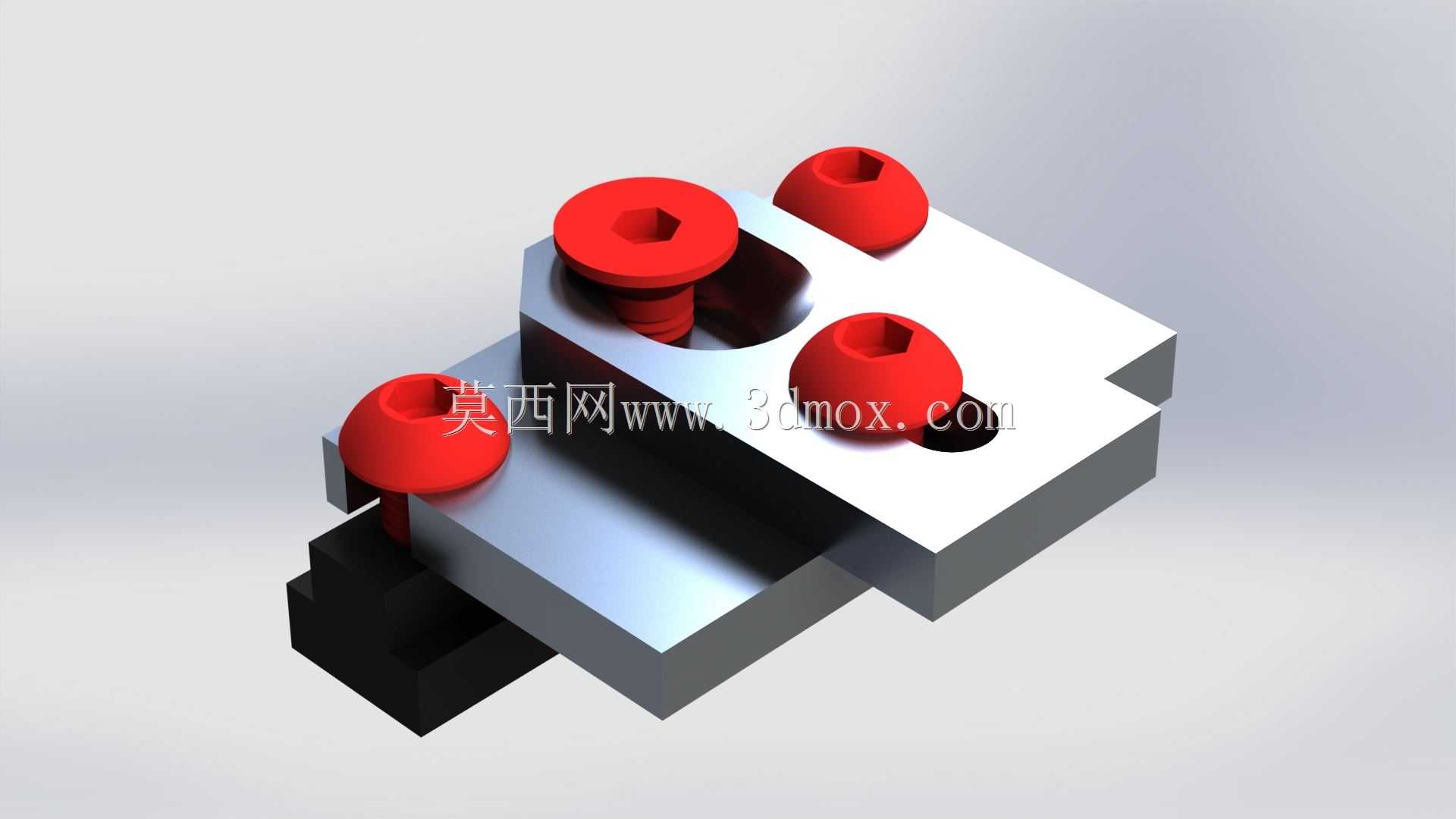

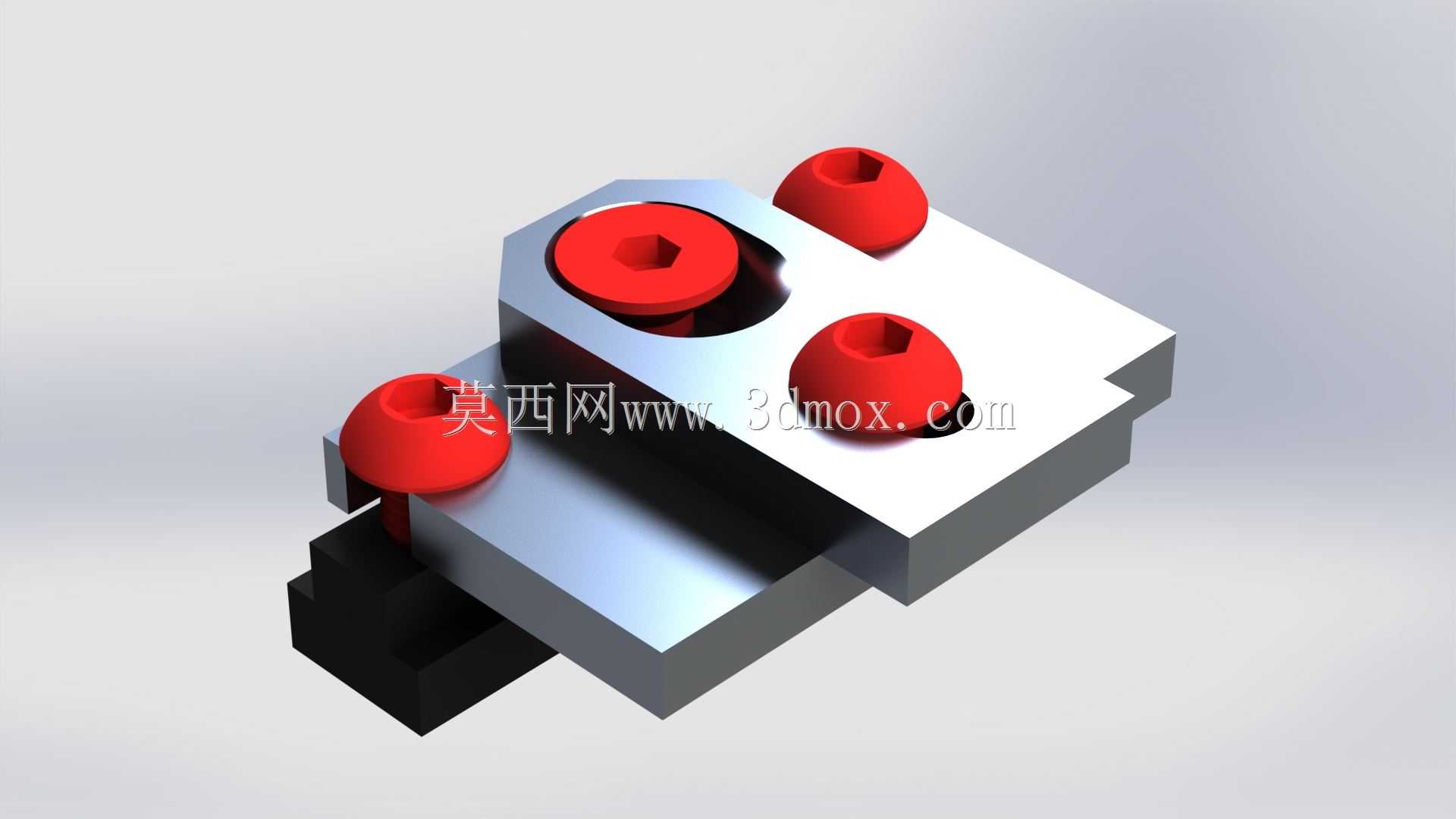

小型M6斜面楔形夹紧卡箍结构

这款小型斜面夹紧构件，主要面向桌面级数控加工设备的工件装夹场景，适配小型雕刻机、桌面铣床这类轻载加工设备的工装配套需求，针对小尺寸工件的快速装夹痛点做了针对性的结构优化。从实际加工场景来看，很多桌面级CNC用户加工铝件、塑料件这类小尺寸坯料时，传统平口钳占用台面空间大，装夹小工件时容易出现干涉、夹持力不足或者压伤工件表面的问题，这款卡箍就是针对这类场景设计的，安装时不需要复杂的台面改造，直接依托设备台面的T型槽或者预设的安装螺孔就能固定，锁紧底板的安装孔位做了长槽设计，允许在一定范围内调整夹持位置，适配不同尺寸的小型工件装夹。结构设计上采用了斜面楔形增力原理，核心的楔块配合面做了精准的斜度匹配，当拧紧M6沉头螺钉时，楔块会沿着斜面滑动，产生垂直于工件侧面的夹紧力，相比直接用螺钉顶紧的方式，增力比更高，只需要施加较小的拧紧力矩就能获得足够的夹持力，避免因为螺钉顶紧力过大造成工件局部变形。夹持端的接触块做了圆弧凸起的接触面设计，和工件接触时是线接触过渡，既可以保证夹持的稳定性，又能减少接触面积，避免在软质工件表面留下明显的压痕，同时四个接触点的布局可以适配不同外形的工件，不管是方形坯料还是带圆弧面的小型零件，都能获得稳定的夹持效果。安装边界方面，这款卡箍的整体厚度控制在较低的范围，锁紧后整体高度不会超过加工刀具的安全避让高度，加工时不容易出现刀具碰夹的问题，夹持工件时要求工件边缘距离卡箍安装位置1-1.5mm，最大不超过2mm，这个间隙范围可以保证楔块有足够的行程完成锁紧，不会出现楔块行程不足夹不紧，或者间隙过大楔块滑脱的问题。实际使用时，先将卡箍底板固定在设备台面上，调整位置让夹持端靠近工件侧面，预留好要求的间隙，先初步锁紧底板的固定螺钉，再拧紧M6沉头螺钉带动楔块进给，直到楔块牢牢顶住工件侧面，确认工件没有位移后再完全锁紧底板固定件，整个装夹过程不需要复杂的调整，单人十几秒就能完成装夹，对于小批量多品种的小件加工来说，能有效减少装夹辅助时间，提升加工效率。结构上没有复杂的异形曲面，所有配合面都是平面和常规孔位，加工难度低，普通的铣削设备就能完成加工，后期维护也很简单，楔块和斜面配合面定期清理切屑就能保证锁紧顺畅，不需要额外的润滑维护，长期使用也不会出现锁紧力衰减的问题。
