MF300L索尔顿专业舞台扩声音箱结构

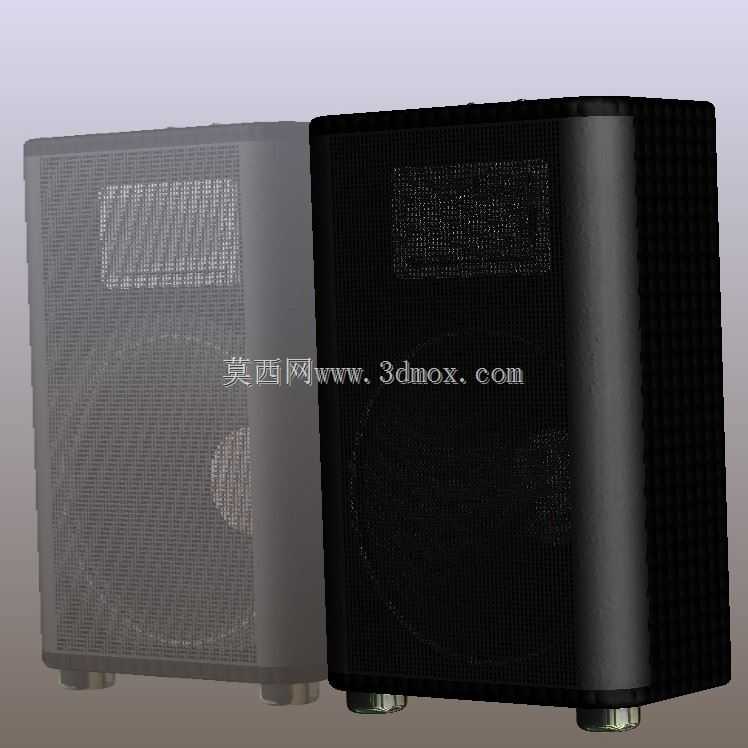

这款双单元专业扩声音箱的三维结构，完整还原了商用演出场景下常用的全频扩声设备的装配逻辑，从结构设计层面兼顾了声学性能与现场安装的实用性。从实际应用场景来看，这类设备主要覆盖中小型室内演出、户外路演、固定会场扩声、酒吧前场补声等场景，需要在持续高功率输出的状态下保持声压稳定，同时避免结构共振带来的音质劣化，因此在结构建模时，箱体的板材拼接结构、单元安装位的加强筋布局都做了对应适配。

从功能特性来看，设备搭载12英寸低音单元与1.35英寸高音单元的组合，额定功率覆盖300W至600W区间，适配8欧姆标准功放输出，频响范围覆盖55Hz至18kHz，水平与垂直扩散角分别为60度与40度，灵敏度达到99分贝，最大声压级可到127dB，能够在无辅助补声的情况下覆盖半径15米左右的听音区域。建模过程中特意还原了高低音单元的安装沉台结构，低音单元的沉台深度预留了单元弹波与纸盆的振动空间，避免大动态下单元冲程触碰到箱体内部的吸音填充层，高音单元的号角结构与前面板做了一体化的安装定位，保证号角出声面与箱体前面板的平面度误差控制在1mm以内，避免声波在面板边缘产生不必要的衍射。

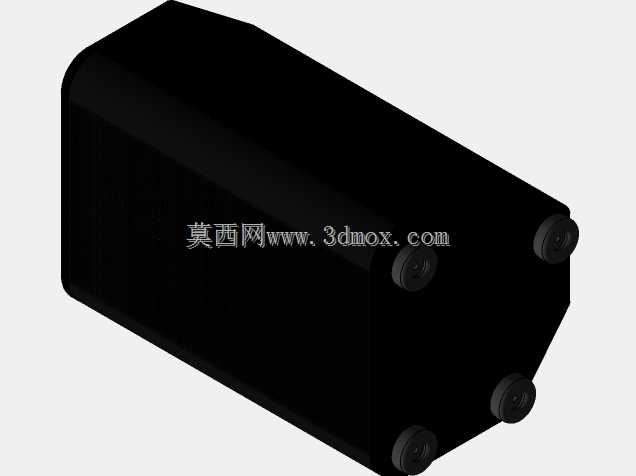

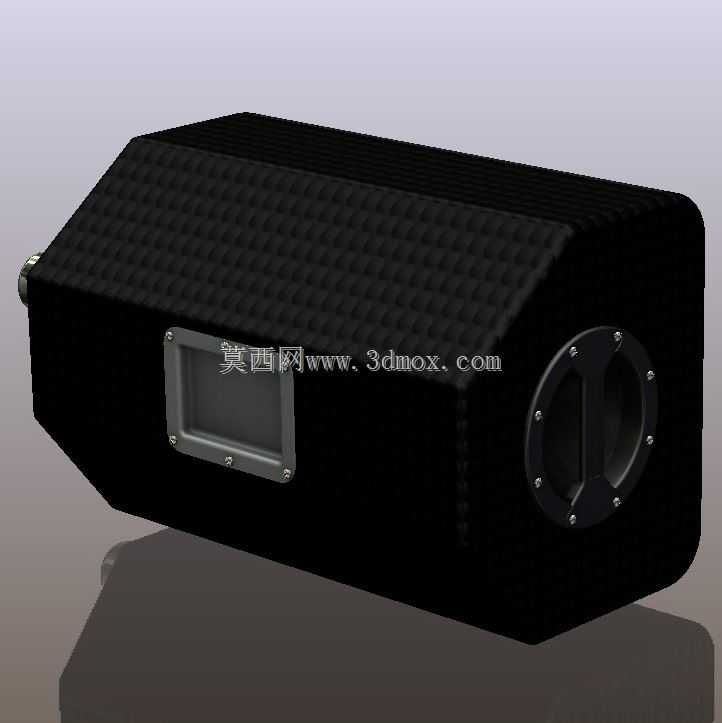

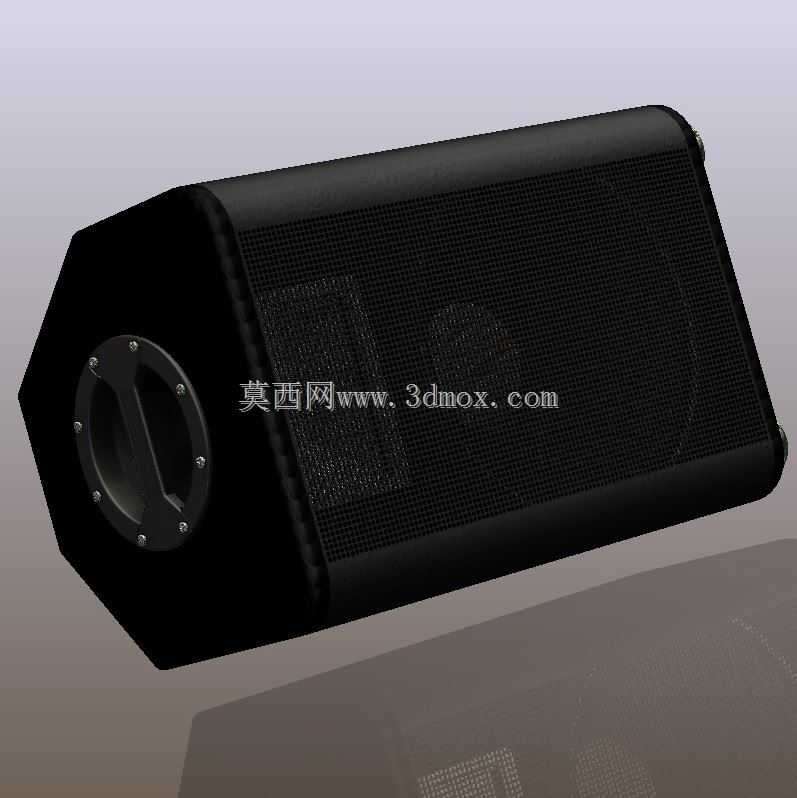

外形尺寸方面，整箱三维尺寸为390mm×540mm×350mm，整箱净重量约16.5千克，这个尺寸边界刚好适配标准的航空箱堆叠尺寸，单只箱体可以嵌入标准1U规格的演出设备航空箱格位，底部预留的支撑脚安装位匹配行业通用的音箱支架立杆直径，同时背部的吊挂点位做了内嵌式的金属预埋件结构，在三维模型中可以看到预埋件与箱体侧板的加强筋直接连通，吊挂时的受力可以直接传递到整个箱体框架，而不是仅靠板材受力，避免长期吊挂出现板材变形。箱体的侧面做了圆弧过渡处理，一方面是减少箱体平行面带来的驻波影响，另一方面也能避免现场搬运时的直角磕碰损伤，前面板的网罩采用了带弧度的金属冲孔网结构，网罩与箱体之间预留了5mm的间隙，避免大音量下网罩振动产生异音。从设计思路上，整个箱体采用倒相式结构，倒相孔的位置设置在箱体背部下方，建模时还原了倒相管的长度与内径参数，能够将低音单元背部辐射的声波进行相位反转后导出，拓展低频下潜深度，同时倒相孔的出气方向避开了吊挂安装时的墙面贴合位置，避免安装时堵孔影响低频表现。箱体内部的分频器安装位设置在背部接线柱的相邻位置，缩短了接线长度，减少信号传输损耗，同时安装位预留了散热间隙，避免高功率工作时分频器的热量堆积影响元件寿命。
