机加工用螺杆式台虎钳结构设计

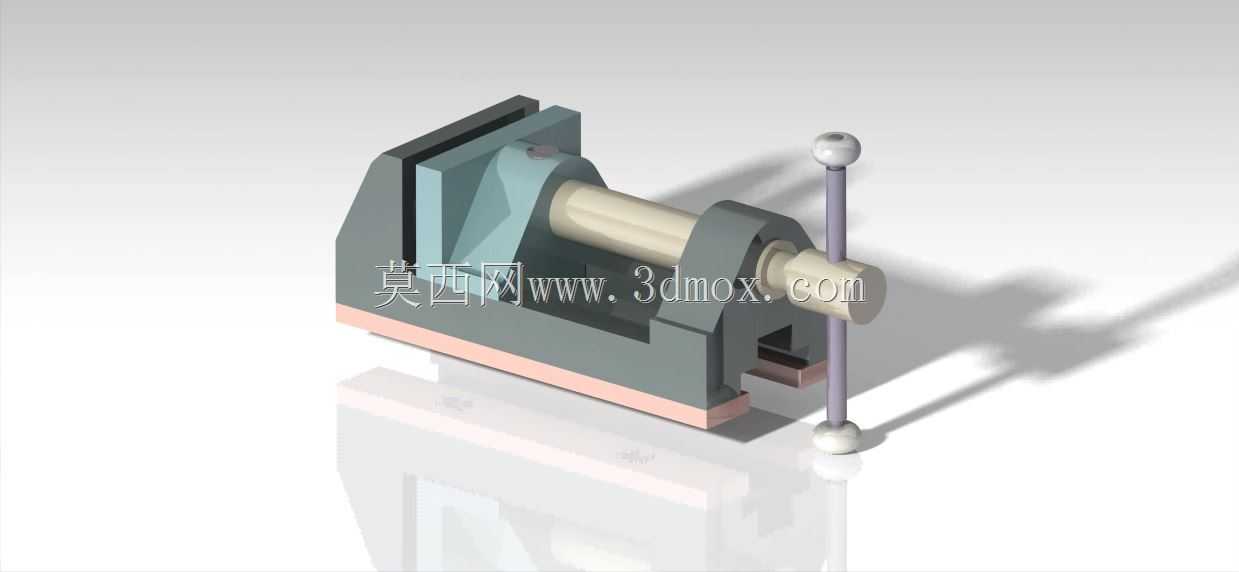

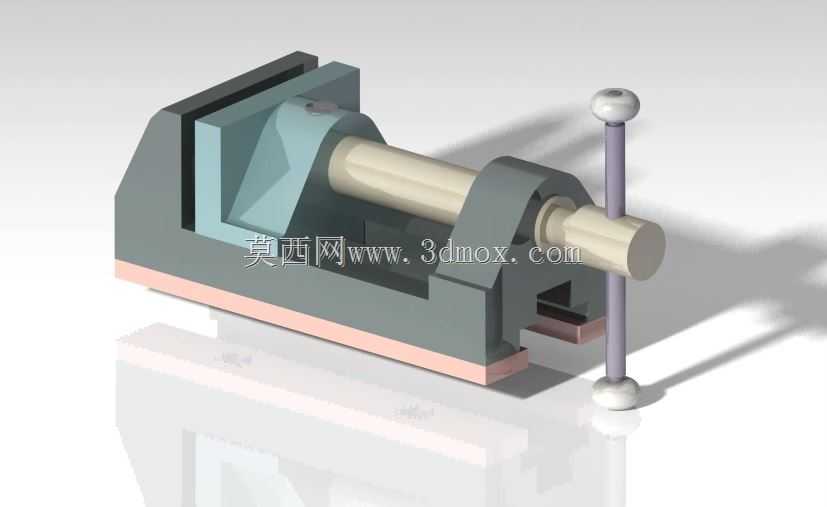

在金切加工、钳工装配、小型工件焊接定位等场景里，台虎钳是工位上最基础也最核心的工装之一，这套螺杆驱动的台钳结构，完全围绕常规机加工工位的实际使用需求做结构匹配。从安装边界来看，钳体底部预留了标准的工作台压装槽位，可直接适配多数钳台、铣床工作台的T型槽安装尺寸，不需要额外做转接板改造，钳身整体的长宽高比例控制在常规工位操作的舒适区间，操作手柄的回转半径不会超出钳身占用的台面范围，避免操作时磕碰周边工具或量具。

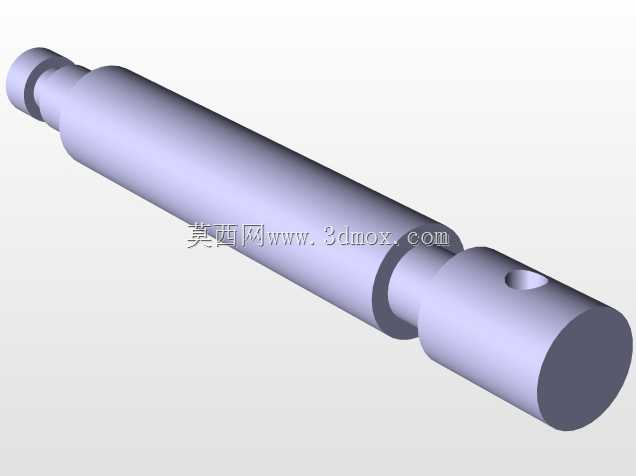

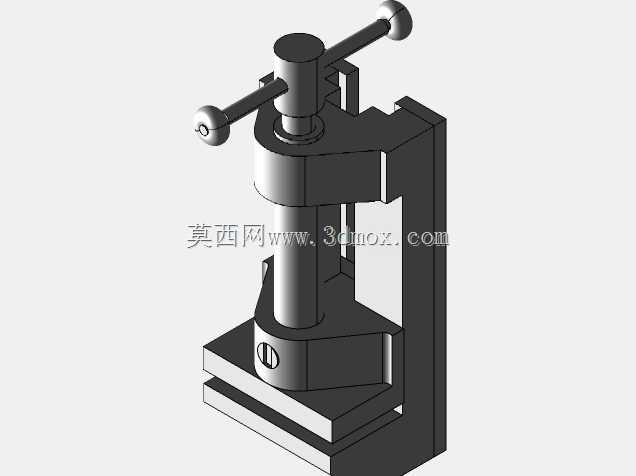

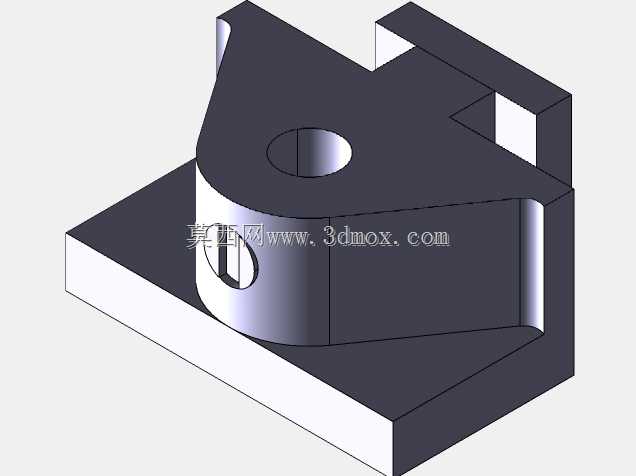

功能设计上，这套结构采用梯形螺纹螺杆作为核心驱动部件，相比普通三角螺纹，梯形螺纹的牙根强度更高，夹紧时的传力效率更稳定，长时间承受大夹紧力也不容易出现螺纹滑牙变形，活动钳身的导轨配合面做了足够的导向长度，夹紧过程中活动钳身不会出现偏摆，保证夹持面的平行度，不管是夹持规则的方料、圆料，还是异形的小型焊接组件，都能保证夹持受力均匀，不会因为钳口偏斜导致工件夹伤或者加工时窜动。钳口位置预留了可更换的淬硬钳口板安装位，日常使用中钳口磨损后只需要更换钳口板即可，不需要整体更换钳身，降低工装维护成本，钳口板上的交叉网纹可以在夹持时增加摩擦力，避免工件受切削力时移位。

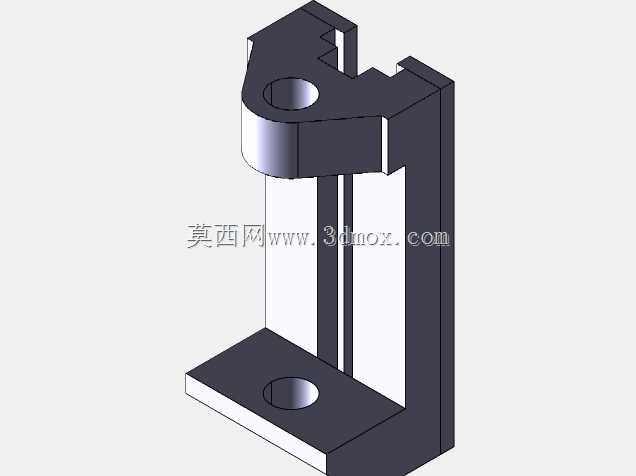

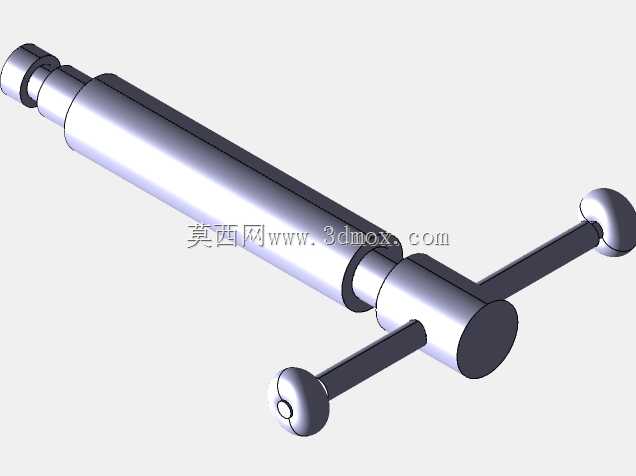

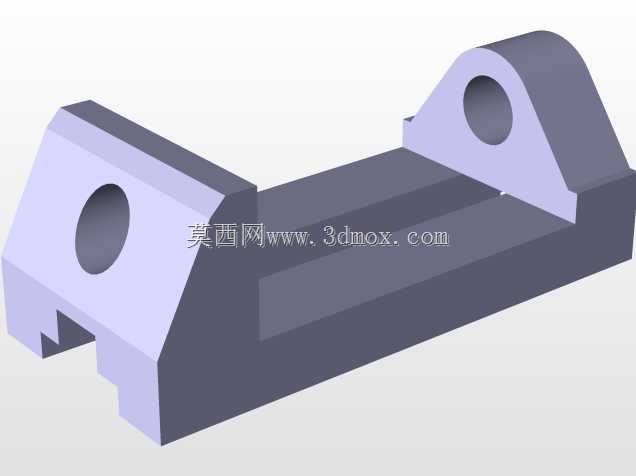

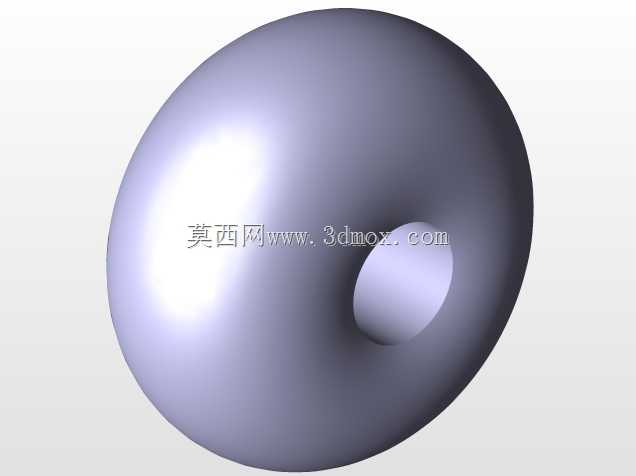

设计思路上，整套结构没有多余的冗余部件，固定钳身和底座采用一体化的铸铁结构预设，保证整体刚性，螺杆末端的推力球轴承结构，能有效降低夹紧转动时的摩擦阻力，即便是需要较大夹紧力的铣削工况，操作人员不需要借助加力杆就能达到足够的夹持力，侧面的操作手柄采用球形端头，操作时握持顺手，不会出现硌手的情况，同时手柄和螺杆采用活动穿装结构，夹紧到极限位置后手柄不会随螺杆卡死，方便操作人员快速调整夹持开度。从实际使用的角度出发，这套台钳的夹持行程覆盖了常规小型零件加工的绝大多数尺寸需求，不需要频繁调整安装位置就能完成不同尺寸工件的装夹，不管是家用金工DIY、学校实训车间的钳工工位，还是小型加工坊的铣钻床配套工装，都能满足使用要求，结构上的所有配合面都预留了合理的公差间隙，建模时充分考虑了实际加工的工艺性，没有出现无法加工的倒扣或者特殊结构，所有零件都可以采用常规的机加工工艺完成制作，不需要特殊的定制刀具或者加工设备。
