BMT实时刀具转塔盘结构设计

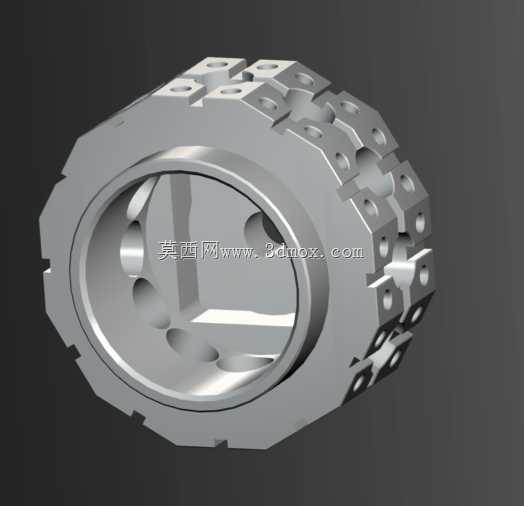

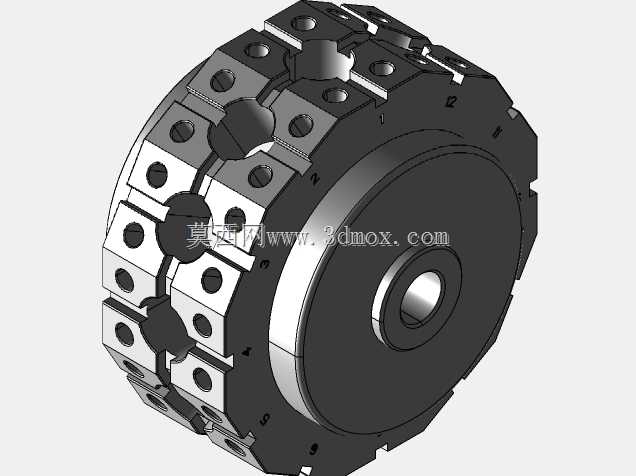

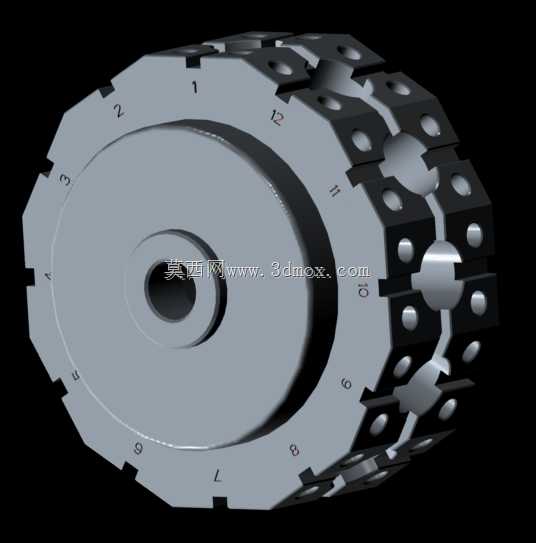

在数控车床的实际加工场景中，刀具转塔是直接决定加工效率与工序集成能力的核心功能部件，这款BMT接口的实时刀具转塔盘，主要适配带动力刀位的车铣复合类机床，承担多工位刀具的装夹定位、加工过程中的工位快速切换以及动力刀具的传动衔接作用。从结构设计逻辑来看，这款转塔盘采用整体式环形基体布局，外缘均匀分布多组刀具安装位，可同时装夹车削、钻削、铣削等不同类型的加工刀具，在一次工件装夹的前提下，就能完成外圆车削、端面铣削、径向钻孔、攻丝等多道加工工序，大幅减少工件重复装夹带来的定位误差，缩短工序流转的辅助时间。转塔盘的中心大孔为与转塔主轴的配合安装基准，设计时严格控制内孔的圆柱度与端面跳动公差，保证转塔分度转位后，每个刀位的重复定位精度满足精密加工要求，内孔周边分布的减重与避让槽，既可以降低转塔盘整体转动惯量，提升转位速度与启停稳定性，也能为内部的动力传动轴、冷却管路、定位锁紧机构预留足够的安装空间。外缘的刀位安装面采用统一的BMT接口标准，每个安装位都设计有对应的定位销孔与锁紧螺纹孔，可直接适配标准BMT接口的动力刀座与固定刀座，安装时无需额外做适配调整，刀座与安装面的贴合精度可保证刀具装夹后的刚性，满足重切削工况下的抗振要求。转塔盘的外轮廓采用多段切边的近似多边形设计，一方面是为了在有限的转塔外径范围内，尽可能增大相邻刀位之间的空间间隙，避免加工过程中相邻刀具与工件、夹具发生干涉，另一方面也能减少转塔转动过程中的风阻，同时为切屑的滑落预留通道，避免切屑堆积在刀位缝隙中影响定位精度。在安装边界的设计考量上，这款转塔盘的轴向厚度、安装孔位分布、刀位中心高都严格匹配对应规格的车铣复合机床转塔本体参数，替换安装时可直接与原有转塔的分度机构、锁紧机构、动力传动模块对接，无需对机床原有结构做改造。实际加工应用中，这类转塔盘的基体通常采用高强度合金钢经锻造、热处理后精加工完成，表面做硬化处理提升耐磨性能，长期使用后刀位安装面的磨损量可控制在极小范围内，能长期保持刀位的定位精度，适合批量零件的连续加工场景，在汽车零部件、液压阀块、精密轴类零件的车铣复合加工中应用广泛。
