HSKA100规格液压夹持工装结构

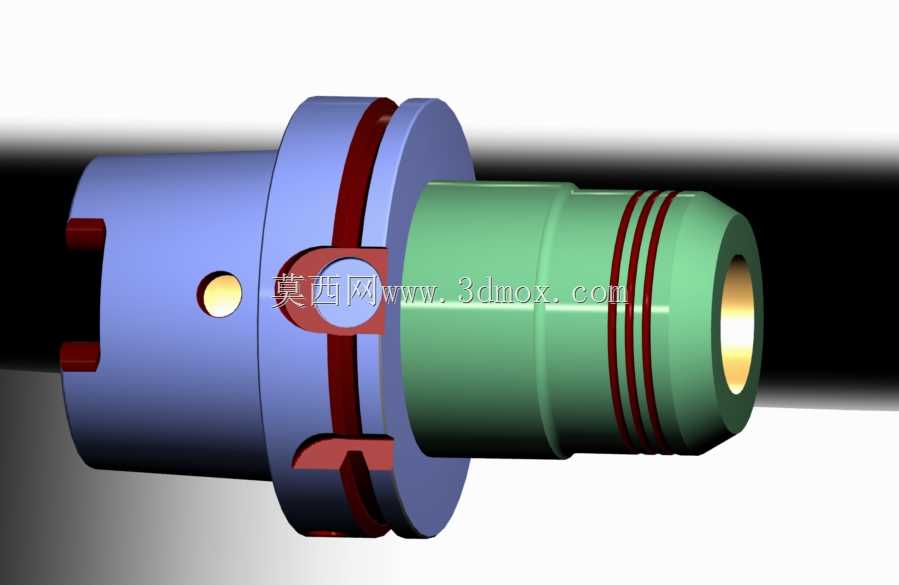

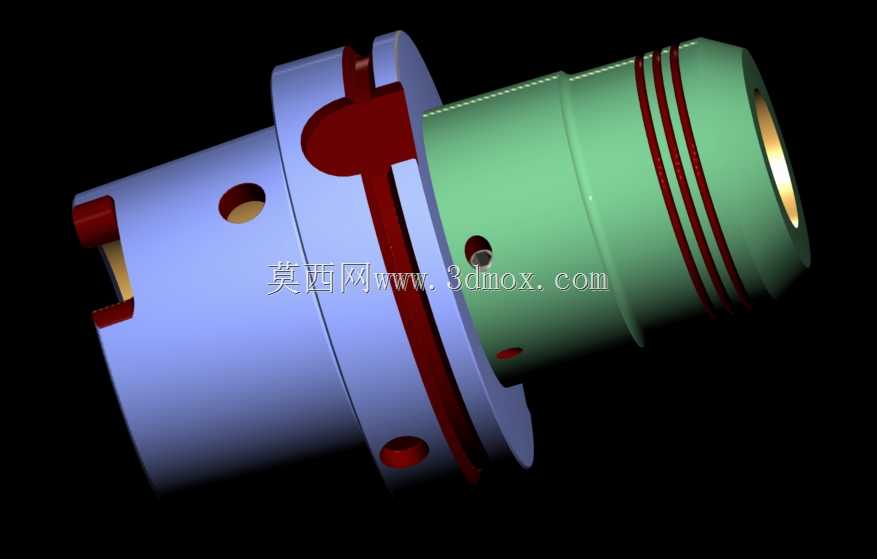

这款液压夹持结构主要适配HSK-A100主轴接口，常见于立式加工中心、龙门铣床等高精度金属切削设备的刀具装夹环节，也可用于专用机床的工件定位夹持场景，在模具加工、航空结构件铣削、精密零部件批量生产工位中应用广泛，能有效解决高速切削工况下刀柄装夹精度不足、夹紧力不稳定的问题。从结构设计来看，夹持主体采用阶梯轴式布局，靠近机床主轴侧为HSK标准锥面配合段，设置有对称的驱动键槽与端面定位销孔，安装时可与主轴端面完全贴合，保证锥面与端面双重定位的精度要求，避免高速旋转时出现刀柄窜动。中间段为液压夹紧核心腔室，外部设置的环形薄壁结构是液压油腔的受压变形区，当通入额定压力的液压油时，薄壁段会产生均匀的径向弹性变形，抱紧插入的刀具柄部，这种变形量控制在微米级，既可以保证足够的夹紧力矩，又不会损伤刀具柄部表面。靠近刀具侧的外圆设置有多道密封环槽，用于安装旋转密封圈，适配主轴中心出水的切削液输送需求，可将高压切削液直接输送到刀具切削刃位置，提升排屑效率与刀具使用寿命。设计过程中，液压腔的壁厚是核心计算参数，需要结合材料的弹性模量、屈服强度，反复校核额定压力下的变形量与疲劳寿命，避免长期使用后出现薄壁开裂、塑性变形导致夹紧力衰减的问题。安装边界上，该夹持器的轴向总长与最大外圆直径严格匹配HSK-A100主轴的安装空间，不会与主轴周边的打刀机构、防护盖板产生干涉，尾部的液压油接口位置与主轴内的液压供油通道完全对齐，无需额外改装管路即可直接替换同规格的传统弹性夹头刀柄。实际使用中，这种液压夹持结构的装夹重复定位精度可以控制在0.002mm以内，动平衡等级可达G2.5级，完全适配一万转以上的高速切削工况，相比传统的弹簧夹头夹持方式，夹紧力均匀性提升40%以上，刀具装夹后的径向跳动更小，能有效延长刀具的连续切削时长，减少换刀频次。结构上的油孔位置经过优化，既可以保证液压油快速充满整个腔室，又能避免应力集中导致的结构薄弱点，外部的环形凸起除了密封作用外，还可以作为夹持器拆装时的受力位，方便维护时的拆卸与安装。
