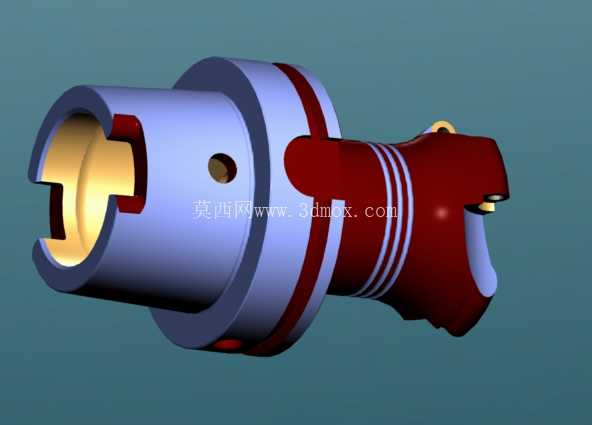

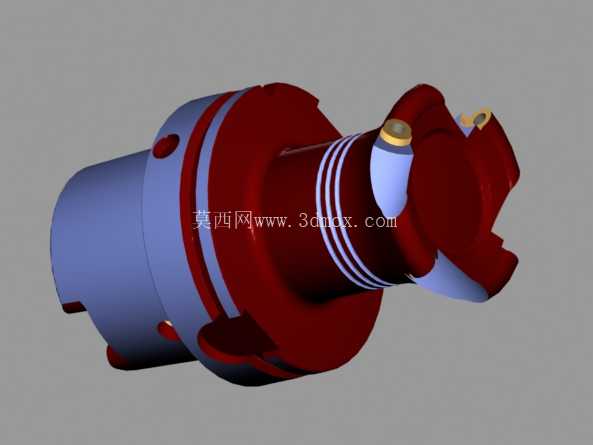

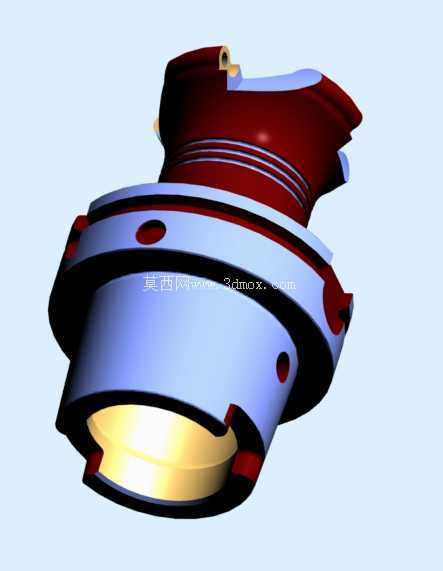

HSK100规格一体式饲料铣刀刀柄结构

　　在数控铣削加工场景中，HSK接口的刀具装夹结构是高速加工工况下保障加工精度的核心部件，这款一体式结构的HSK100饲料铣刀组件，主要面向大进给面铣、铸锻件粗开粗加工的生产场景，适配龙门加工中心、重型数控铣床的主轴接口，解决传统分体式刀柄在重切削工况下连接刚性不足、换刀定位偏差累积的问题。从实际加工需求出发，该结构将刀柄连接段与铣刀刀体做一体化设计，取消了传统刀柄与刀头之间的中间连接环节，从根源上减少了结合面的接触变形，在大切深、高进给的粗加工过程中，能够有效降低切削振动传递到主轴端的幅值，延长主轴轴承的使用寿命，同时减少刀片因为振动产生的崩损概率。

　　设计过程中，HSK100接口段严格遵循标准锥面配合尺寸要求，锥面的1:10锥度公差控制在微米级，保证与主轴端面、锥面的双重定位贴合，端面键槽的位置度与对称度严格匹配主轴传动键的尺寸边界，确保大扭矩切削时的传动可靠性，不会出现打滑、偏载的问题。刀柄中段的环形凸台结构，一方面作为换刀机械手的夹持定位位，满足自动换刀过程中的抓取定位精度要求，凸台的外径尺寸与换刀卡爪的开合行程匹配，避免换刀过程中出现卡滞、掉刀的风险；另一方面，凸台与刀体连接段的环形槽结构，用于安装切削液密封环，在主轴中心出水的加工工况下，能够保证高压切削液无泄漏地输送到刀头切削区域，实现刀片的充分冷却与切屑冲刷，避免切屑二次切削划伤已加工表面。

　　刀体部分采用三刃有效切削布局，刀片座的定位面经过结构强化，每个刀片座都设计有对应的压紧螺钉孔与定位销孔，保证可转位刀片安装后的径向跳动与轴向跳动控制在加工允许范围内，刀齿的螺旋角设计兼顾了切削排屑性能与刀体刚性，大进给切削时切屑能够顺着刀齿螺旋槽顺利排出，不会在刀体与工件之间形成积屑堵塞。刀体与刀柄连接的过渡段采用圆弧过渡结构，避免截面突变带来的应力集中，在承受断续切削的冲击载荷时，过渡区域不会因为应力集中产生裂纹失效。从安装边界来看，整个组件装入主轴后，刀具的悬伸长度经过优化设计，在满足加工深度要求的前提下尽可能缩短悬伸量，提升整个刀具系统的刚性比，减少切削过程中的让刀现象，保证工件加工尺寸的一致性。在实际应用场景中，这类一体式铣刀结构多用于铸件、钢件的平面粗加工、模具型腔开粗等工序，相比分体式的刀柄配刀头的组合，整体动平衡性能更好，在转速超过八千转的加工工况下，不需要额外做过多的动平衡调整就能够满足加工要求，减少了生产准备阶段的辅助时间。刀体上的刀片采用可转位设计，刀片磨损后只需要松开压紧螺钉转动刀片或者更换新刀片，不需要重新对刀就能够继续加工，大幅降低了刀具的辅助成本。结构设计过程中，还考虑了刀具的重量平衡，各个刀齿的重量差控制在极小范围内，高速旋转时不会因为不平衡量产生离心振动，保障加工表面的粗糙度稳定。

　　刀柄尾部的内冷通道与主轴内冷孔完全对中，通道内壁做光滑过渡处理，减少高压切削液流动过程中的压力损失，保证切削液到达切削区域时仍然有足够的压力，实现有效的冷却与排屑。在日常的设备维护中，该结构的一体式设计减少了多个连接部件的拆卸清理环节，操作人员只需要定期检查锥面的清洁度、刀片的磨损情况以及密封环的老化情况，就能够保障刀具的稳定运行，降低了设备维护的复杂度。针对重切削工况下的受力特点，刀体的核心受力部位都做了壁厚加强处理，在保证刀体内部排屑空间与内冷通道空间的前提下，尽可能提升刀体的抗扭截面系数，能够承受大切深下的切削扭矩，不会出现刀体断裂的失效问题。
