8米量程自锁式盒尺外观结构设计方案

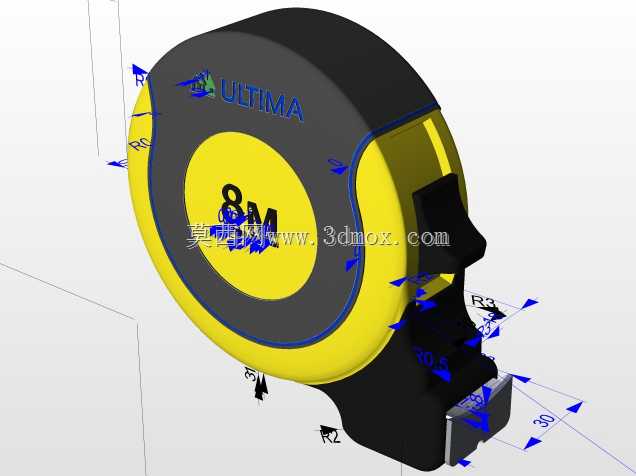

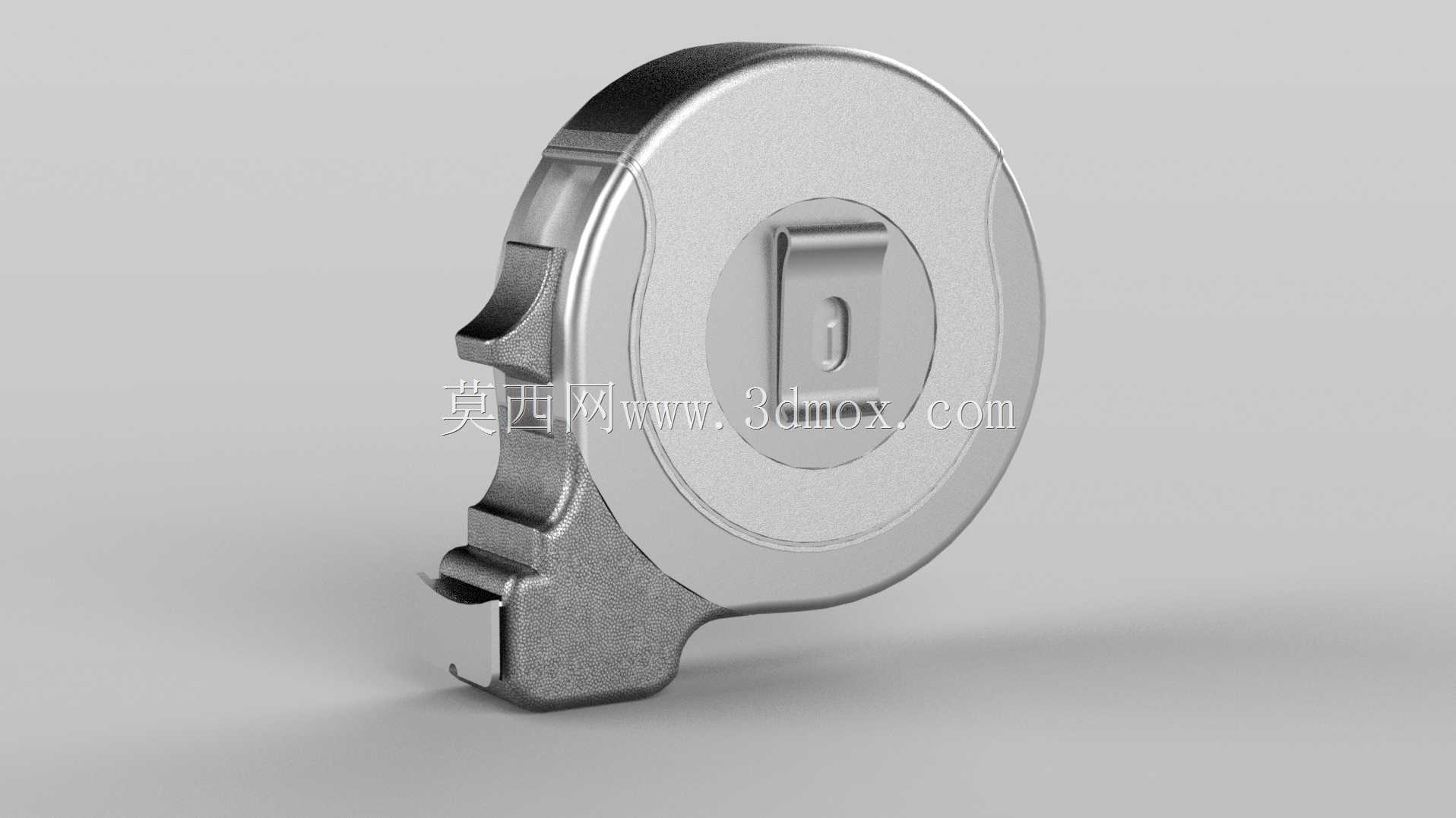

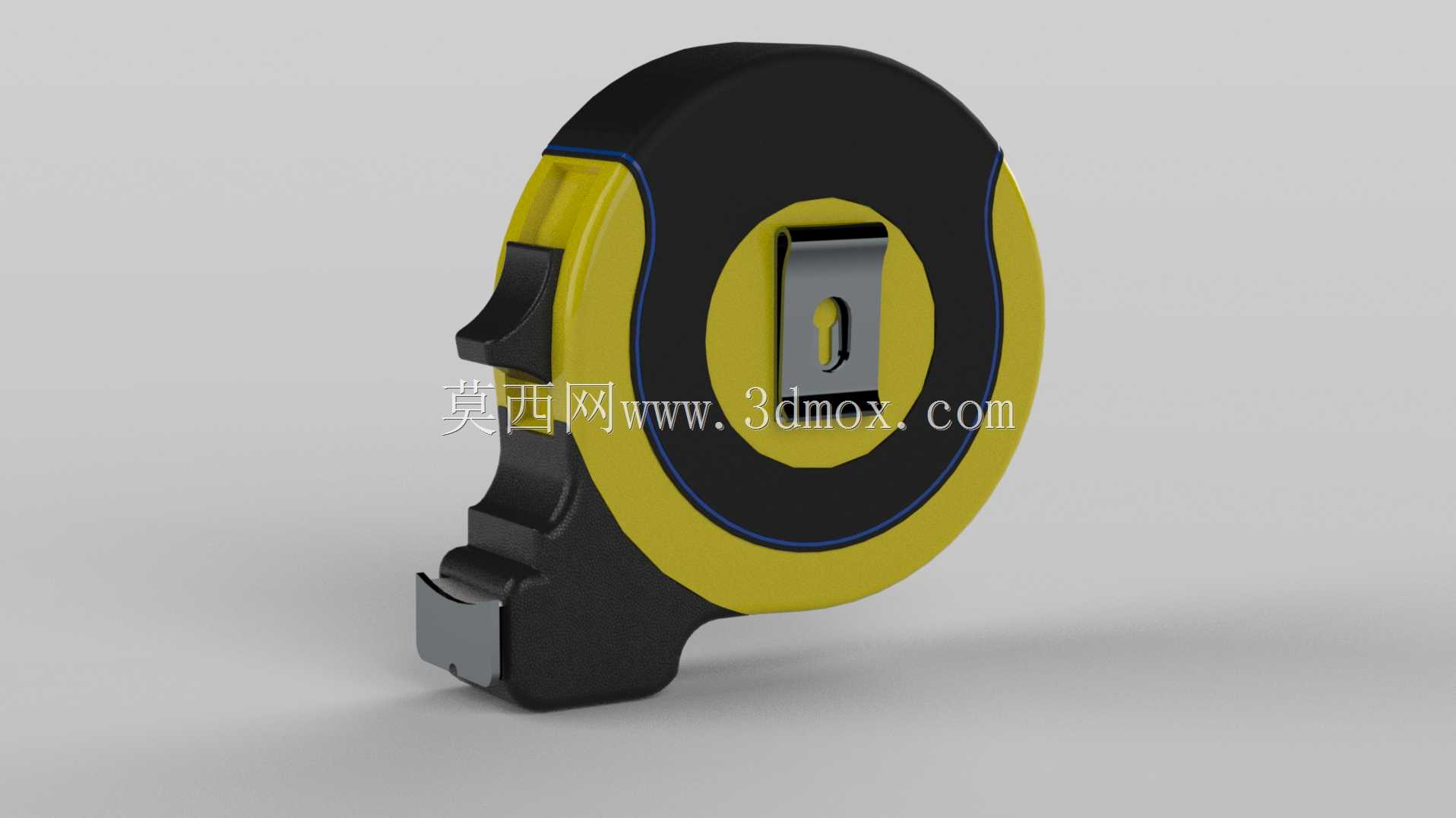

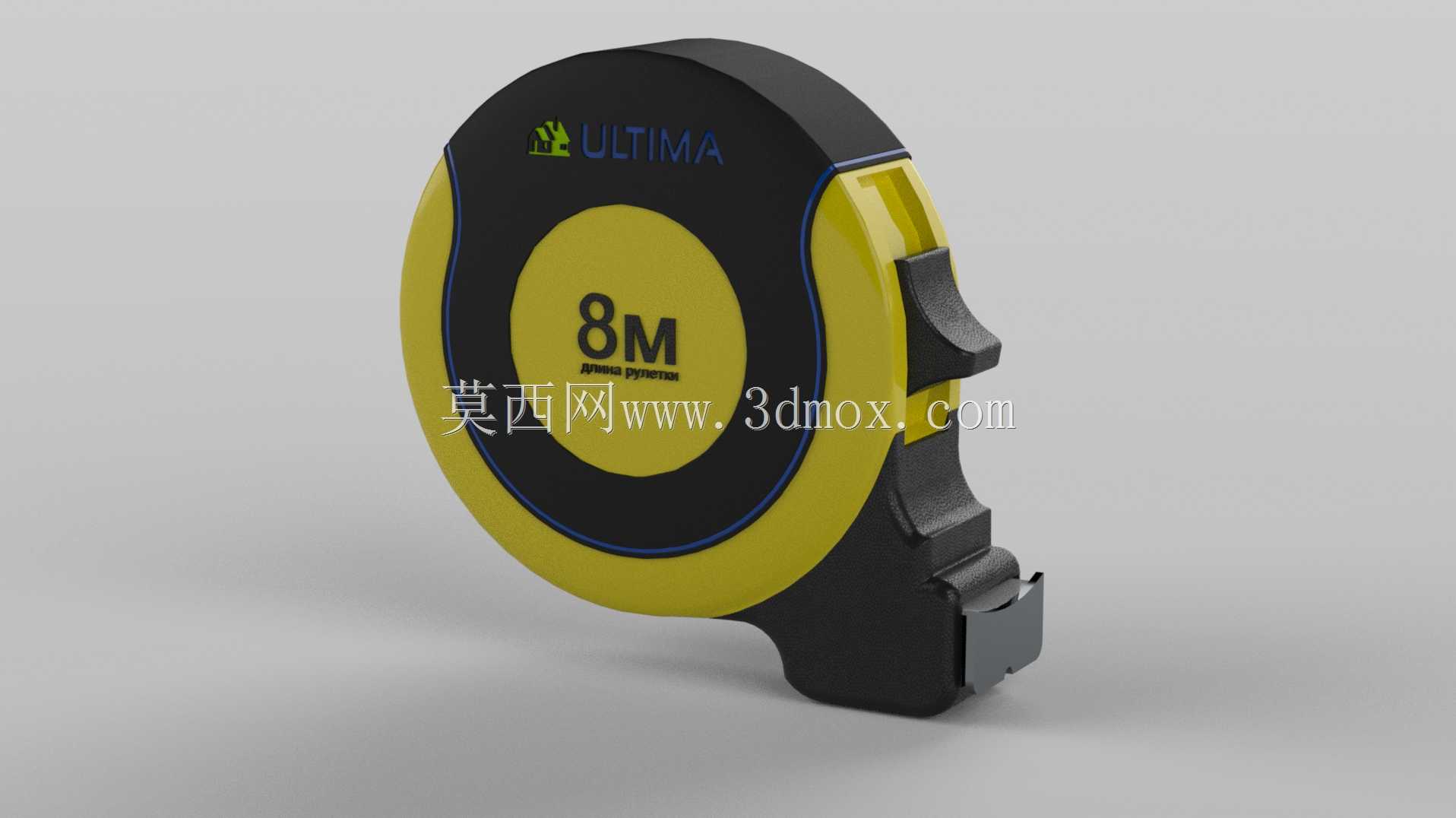

日常工程现场作业、家装施工、尺寸核验环节里，便携长度测量工具的使用频率远高于大型台式测量设备，这款8米量程的盒式钢卷尺，就是针对高频次户外、室内移动测量场景做的结构优化设计。从实际使用痛点出发，传统无锁定结构的卷尺在拉出尺带后容易出现回缩打滑，测量长距离尺寸时需要额外人手按住尺带防止回弹，这款设计在尺身侧面集成了分段式自锁按键，按下后可在任意拉出长度锁止尺带，不需要持续施加按压力，单人即可完成跨点位的尺寸测量，松开按键后尺带可在内部卷簧的带动下匀速回缩，避免尺带快速回弹打伤人手或者刮蹭尺面镀层。外形上采用了双色包胶的壳体结构，主体受力壳体采用抗冲击的硬质工程塑料，握持区域做了软胶包覆，冬季低温环境下握持不会出现冰手打滑的问题，壳体边缘做了圆弧过渡，从工装裤口袋或者工具包中取放时不会勾挂布料。尺钩部分采用了带磁吸的活动式结构，测量工件外径时尺钩可向外弹出补偿自身厚度，测量内径时可向内收回贴合基准面，磁吸结构可以直接吸附在铁质工件表面，单人测量钢结构尺寸时不需要额外扶持尺头。设计过程中特意控制了整体的外形边界，整体壳体最大外径控制在85mm以内，厚度不超过45mm，成年男性单手握持时可以完全包裹住尺身，拇指刚好可以触碰到侧面的锁止按键与顶部的收放控制拨片，长时间手持测量不会出现手部酸胀的问题。尺带出口处做了耐磨金属衬套，避免长期抽拉尺带磨损塑料壳体导致出口变大、尺带晃动影响测量精度，衬套与尺带的间隙控制在0.2mm以内，既保证尺带抽拉顺畅，又不会出现过大的径向晃动。内部卷簧采用了恒力结构设计，尺带拉出全程的回缩力波动控制在15%以内，不会出现拉出初期拉力过大、后期拉力不足无法完全回缩的问题，尺带表面做了尼龙涂层，日常使用中接触水泥面、金属毛刺也不容易刮花刻度，8米的量程可以覆盖绝大多数家装、工地巡检、五金加工的日常测量需求，不需要频繁更换更长规格的测量工具。挂绳结构集成在尺身尾部，穿入宽度10mm的织带挂绳后，可以挂在安全腰带或者工具挂点上，高空作业时不会出现工具坠落的风险，挂绳连接位置做了内嵌式的金属嵌件，长期拉扯也不会出现塑料壳体开裂的问题。
