2*6字符LCD液晶显示模组结构设计

在嵌入式控制、小型检测设备、工业手持终端这类需要简洁人机交互的场景里，字符型LCD始终是成本与可靠性平衡得较好的显示方案，这款2行6字符的LCD模组，就是针对小空间安装需求做的结构设计。从实际使用场景来看，这类小尺寸字符屏不会用来显示复杂图形，主要承担设备运行状态码、参数数值、简单提示语的输出功能，比如小型温控器的温度设定值显示、便携检测仪器的测量结果反馈、工控IO模块的通道状态提示，不需要高分辨率彩屏的冗余性能，刚好匹配低功耗、长寿命的使用要求。

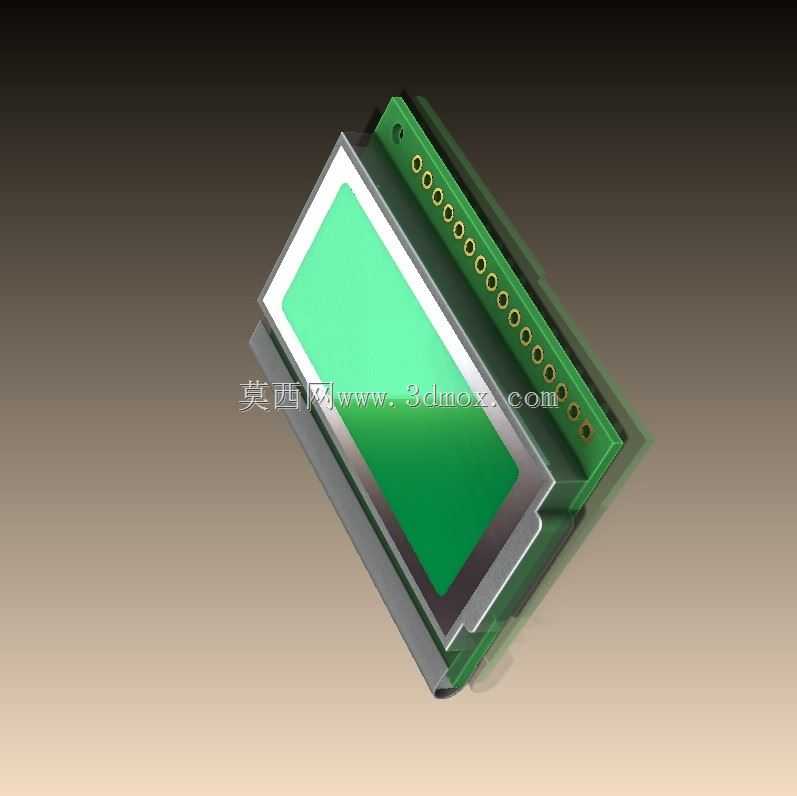

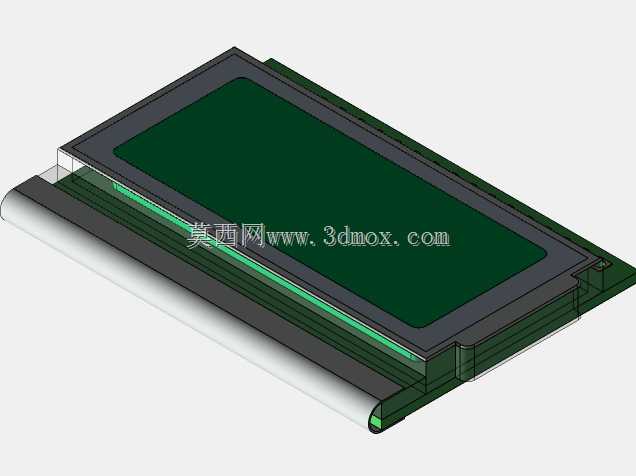

设计过程中首先要考虑安装边界的约束，这类模组通常要嵌入设备前面板，所以PCB基板的外轮廓尺寸做了严格控制，屏体的金属包边与PCB板的衔接处做了台阶处理，安装时可以直接卡入面板预留的矩形开孔，不需要额外做复杂的固定压片，屏体正面的视窗区域与PCB板的边缘预留了足够的密封胶槽空间，方便做面板级的防尘处理，适配工业现场多粉尘的使用环境。侧边的排针接口采用单排直插设计，引脚间距符合通用插接件标准，既可以直接焊接在主控板上做板对板连接，也可以通过排线引出做分体式安装，引脚定义兼容主流字符LCD的通用接线逻辑，不需要重新做驱动引脚的适配，能减少硬件开发的重复工作量。

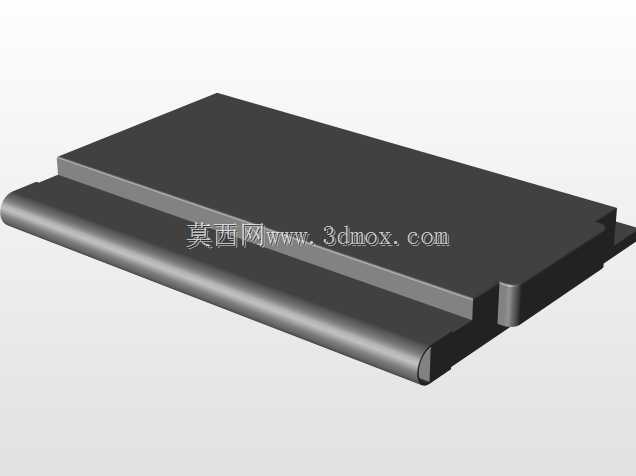

功能结构上，屏体背后的PCB板集成了背光驱动与对比度调节的外围电路，不需要额外搭载附属电路模块，绿色背光的选型是考虑到工业场景下长时间观测的视觉舒适度，相比白光背光更不容易产生视觉疲劳，同时低功耗的背光方案也能适配电池供电的便携设备。模组的整体厚度做了压缩设计，金属屏蔽罩既可以保护内部的液晶玻璃不受外力挤压破损，也能起到电磁屏蔽的作用，避免设备内部的开关电源、电机驱动等电路产生的电磁干扰影响显示稳定性，不会出现字符乱跳、缺划的问题。

从结构细节来看，液晶玻璃与PCB板的连接采用导电胶条压合的方式，相比焊接排线的方案抗振动性能更好，在有小幅振动的设备上使用也不会出现接触不良的问题，屏体四周的固定孔位做了对称设计，既可以横向安装也可以竖向安装，适配不同设备的面板布局需求，安装孔的内径匹配常用的M2螺丝，不需要定制特殊规格的紧固件，方便生产组装时的物料选配。
