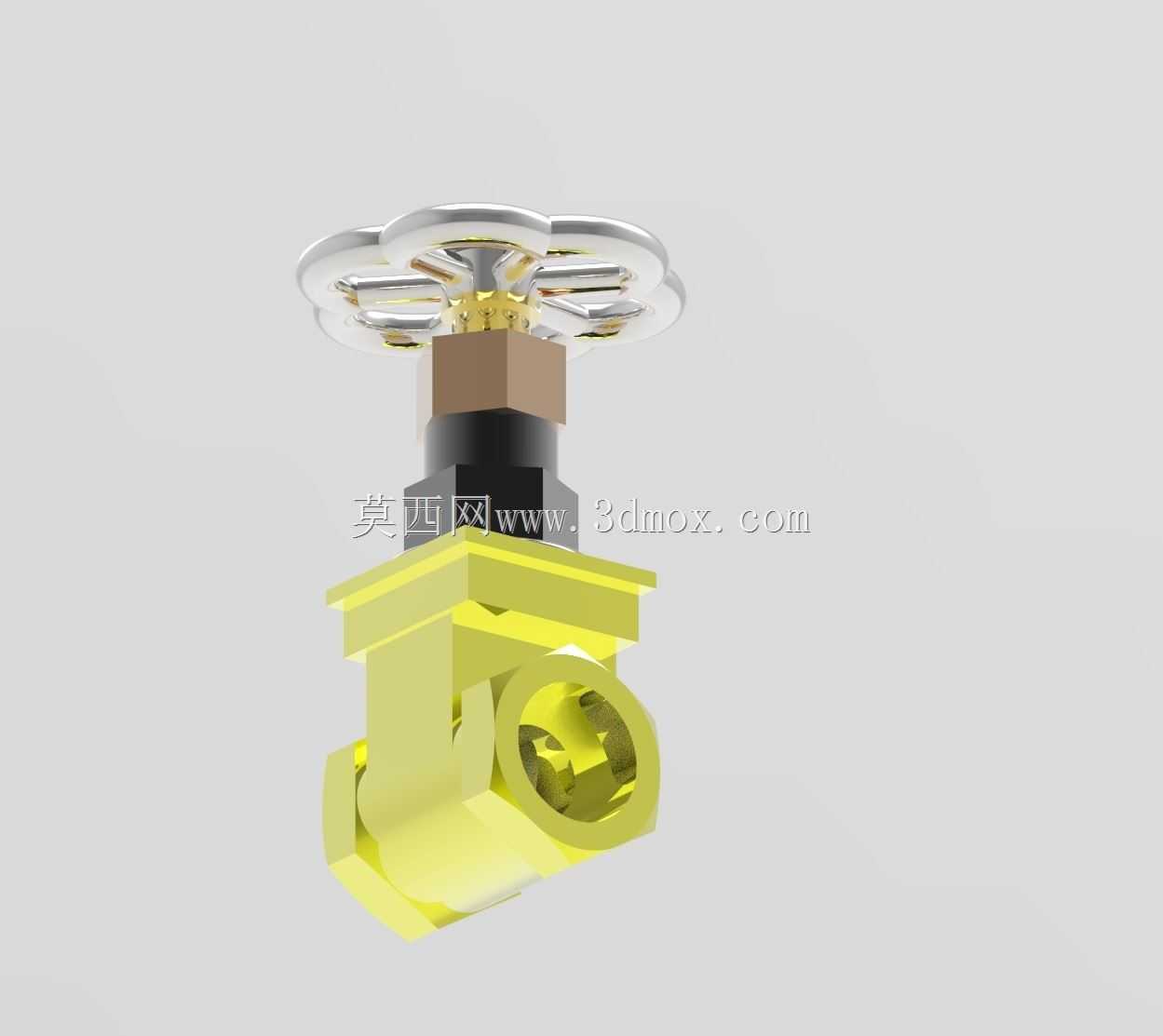

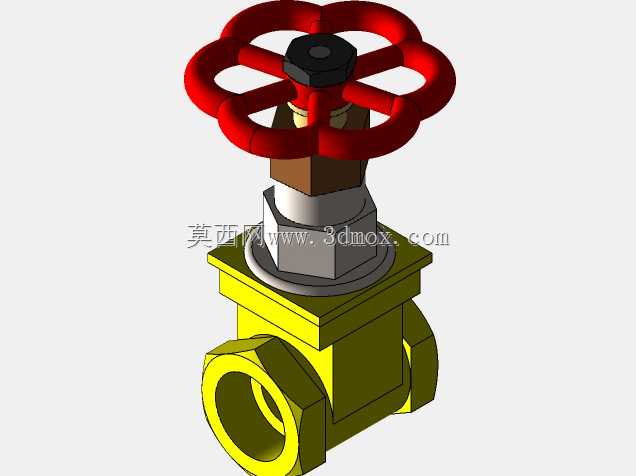

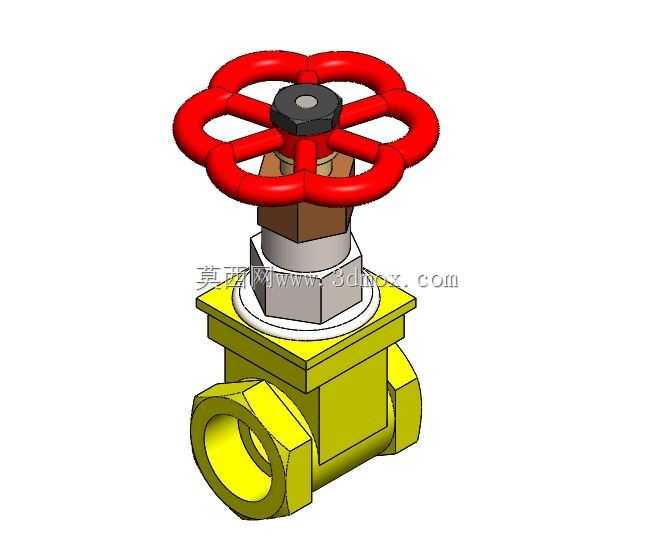

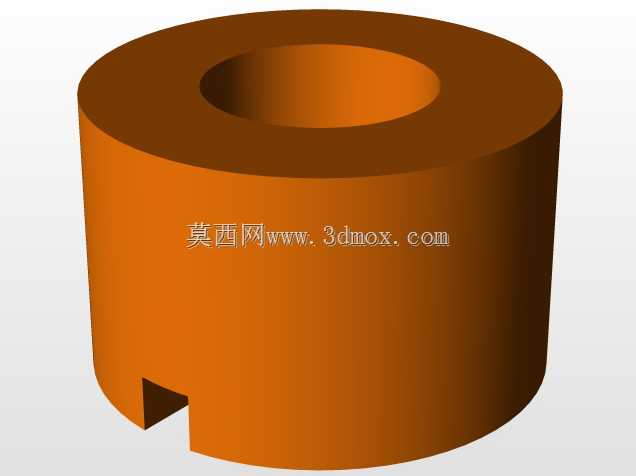

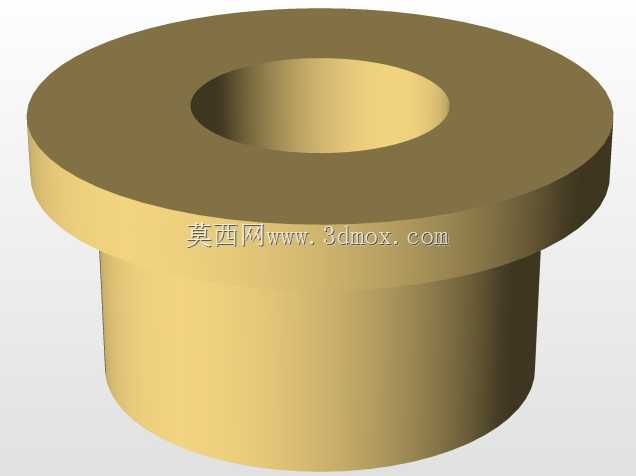

手轮式内螺纹连接黄铜闸阀结构设计

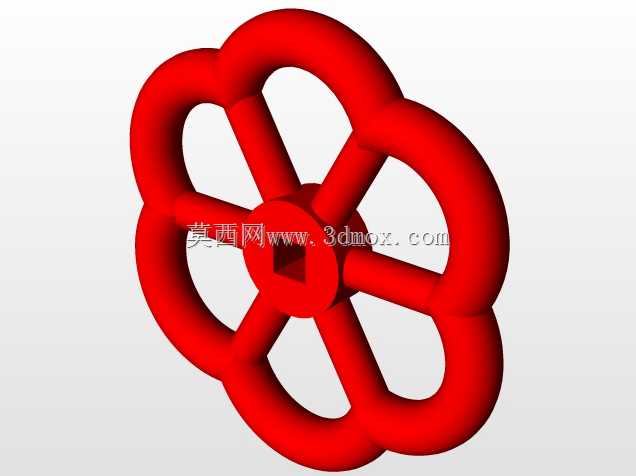

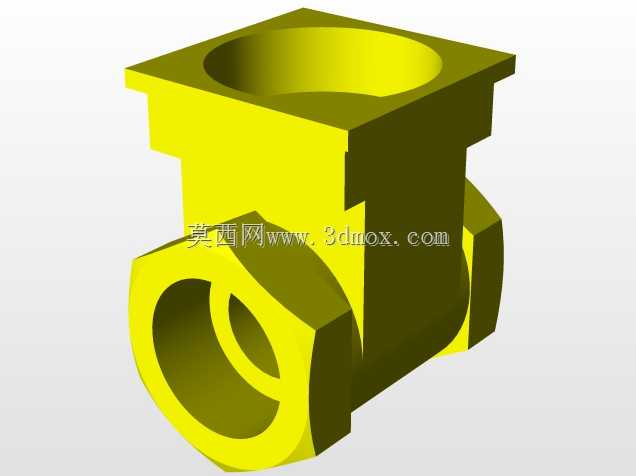

这款闸阀的三维结构设计，首先要匹配民用给排水、小型暖通管路、低压气动输送系统的实际工况，这类场景普遍要求阀门在全开状态下流道无明显缩径，介质流经时的压损要尽可能小，所以在闸板结构选型上采用了平行式单闸板结构，相比楔式闸板，平行闸板在低压常温工况下的密封面磨损更均匀，开关过程的卡滞概率更低，尤其适合小通径管路的频繁操作需求。从安装边界来看，阀体两端采用内螺纹连接结构，适配常规低压流体输送用镀锌钢管、PPR衬塑钢管的外螺纹端头，安装时不需要额外配对法兰，只需要在螺纹段缠绕密封生料带或者涂抹液态密封胶即可完成固定，整体安装长度比同通径法兰闸阀缩短近40%，非常适合管路排布紧凑的户内水表前端、暖气支路、小型设备冷却水回路的安装场景，不会因为阀体长度过长挤占周边管路或者设备的安装空间。手轮驱动部分的设计充分考虑了手动操作的力矩需求，手轮外缘做了圆弧翻边处理，操作时手掌不会被锐边划伤，手轮直径按照常规手动操作的力矩阈值设定，不需要借助F扳手就能完成全行程开关，阀杆采用明杆结构设计，开关过程中阀杆随闸板同步升降，操作人员可以直接通过阀杆伸出的高度判断阀门的开度状态，不需要额外加装开度指示装置，在现场巡检时能快速识别管路通断状态。阀杆与阀体的密封部位采用了多层填料压盖结构，填料选用耐温橡胶夹石棉材质，通过顶部的六角锁紧螺母调节填料压紧力，当长期使用出现填料渗漏时，不需要拆解整个阀门，只需要均匀拧紧压盖螺母就能补偿填料的磨损量，大幅降低现场维护的工作量。阀体流道部分做了全通径等径设计，介质流经时不会因为流道突变产生涡流，一方面能降低管路运行时的水流噪音，另一方面也能减少介质中的杂质在阀腔内部的沉积，避免长期使用后闸板关闭不到位的问题。在建模过程中，特意对螺纹连接段的有效啮合长度做了参数化设定，保证不同压力等级下的螺纹连接强度都能满足管路试压要求，同时对闸板的升降行程做了限位设计，全开时闸板完全提升至阀腔上部的闸板槽内，不会对介质流动产生遮挡，全关时闸板完全落至阀体底部的密封槽内，密封面的贴合宽度均匀一致，能满足低压工况下的零泄漏要求。阀盖与阀体的连接采用了铜质六角螺母锁紧结构，中间加装密封垫片，当需要清理阀腔内部杂质或者更换密封件时，只需要拆卸四个连接螺母就能完成阀盖的拆解，维护操作不需要将整个阀体从管路上拆下，能大幅缩短管路检修的停机时间。
