卫生级快装式无菌隔膜阀结构设计

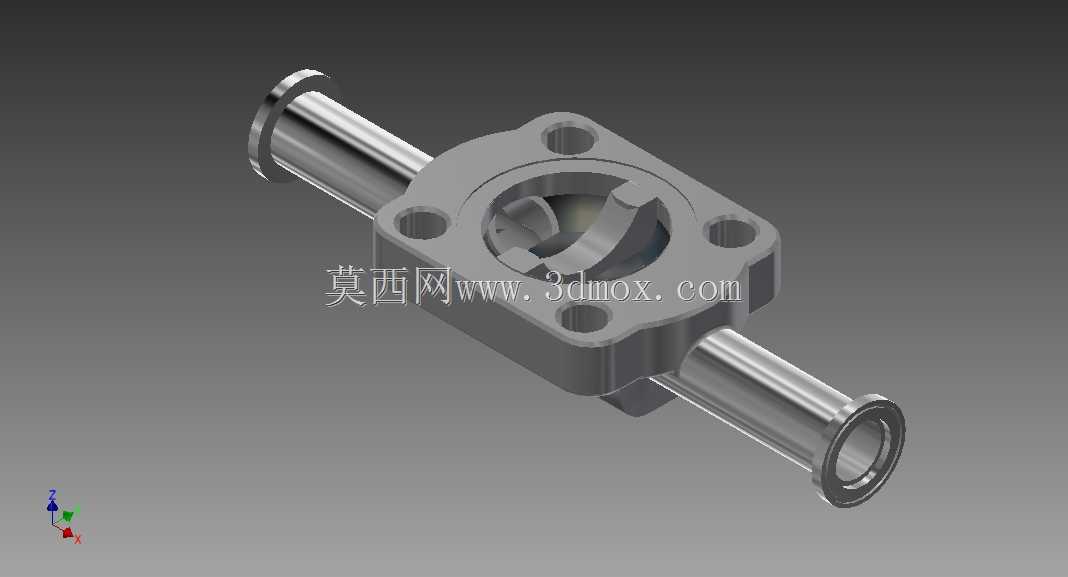

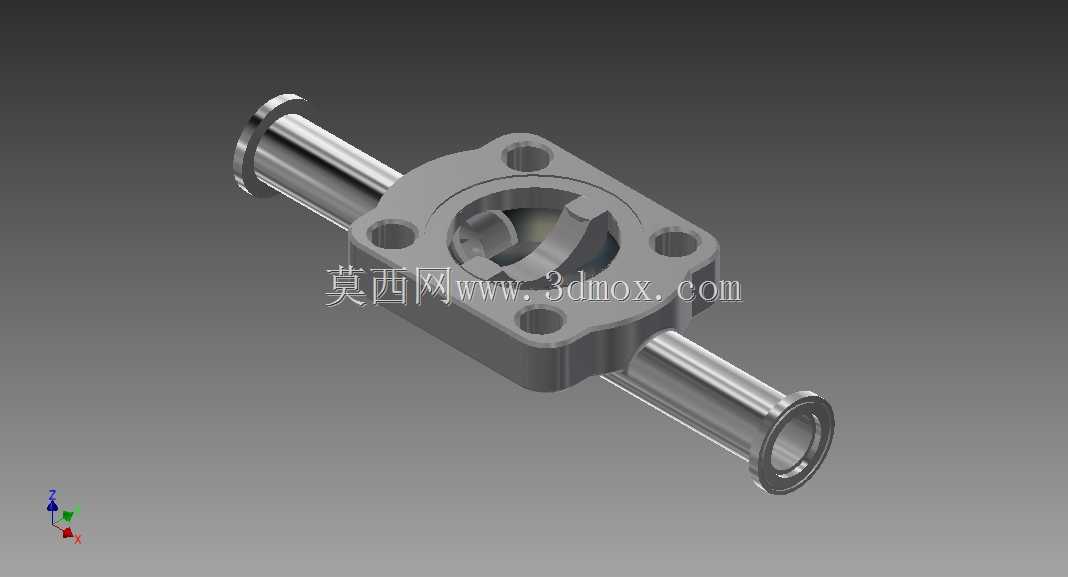

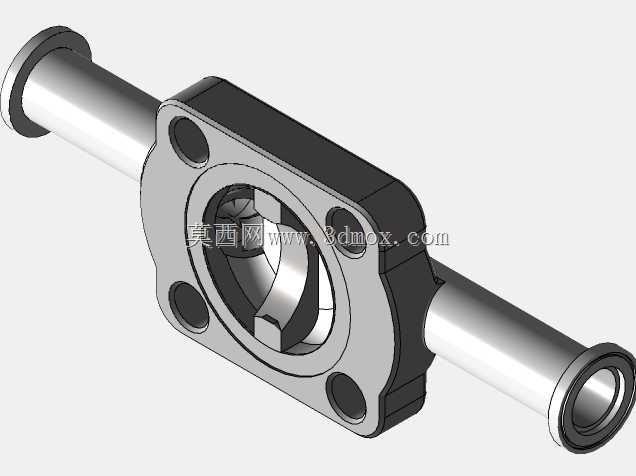

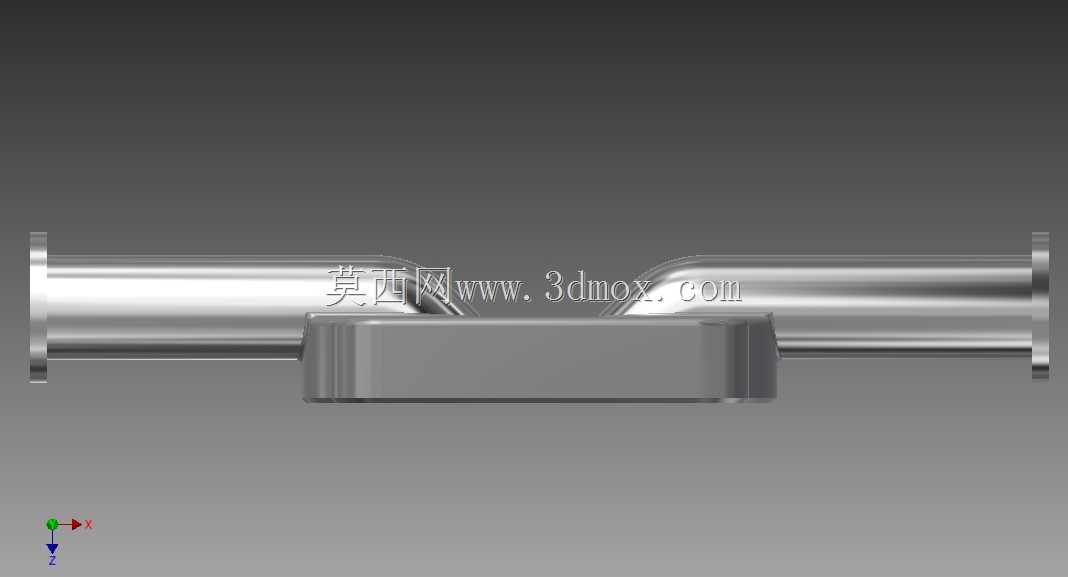

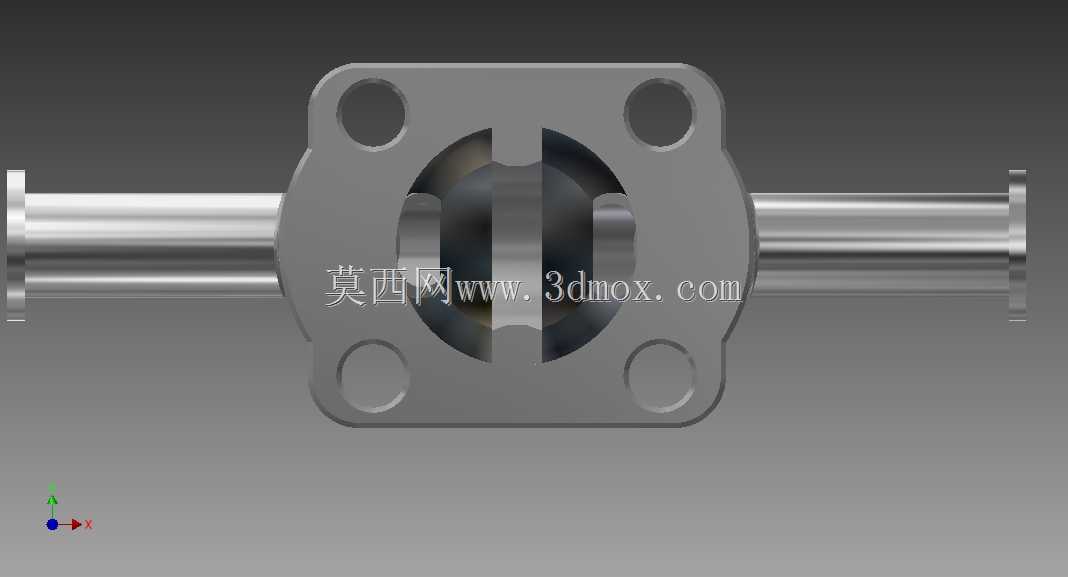

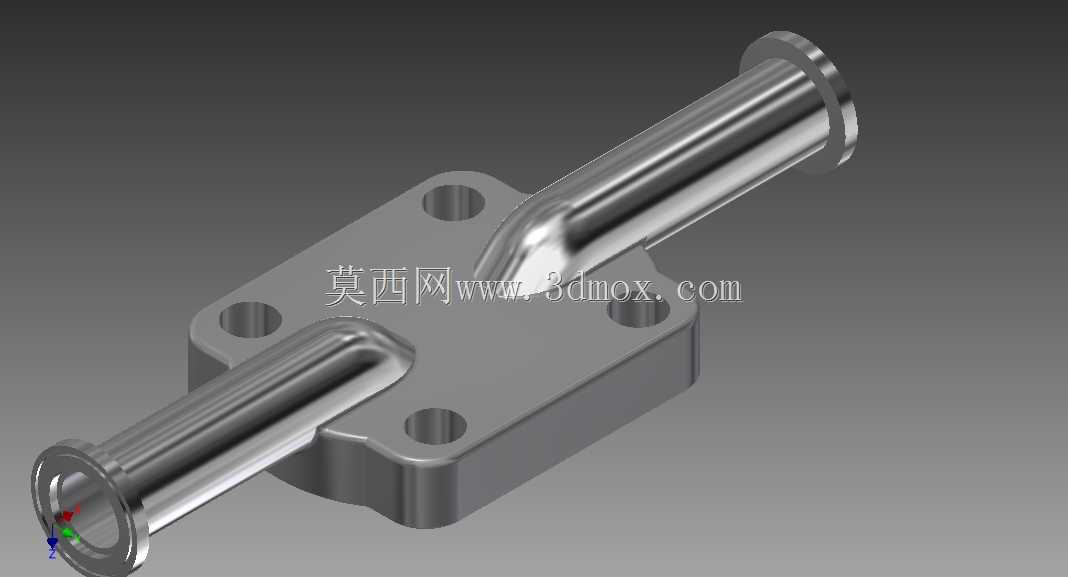

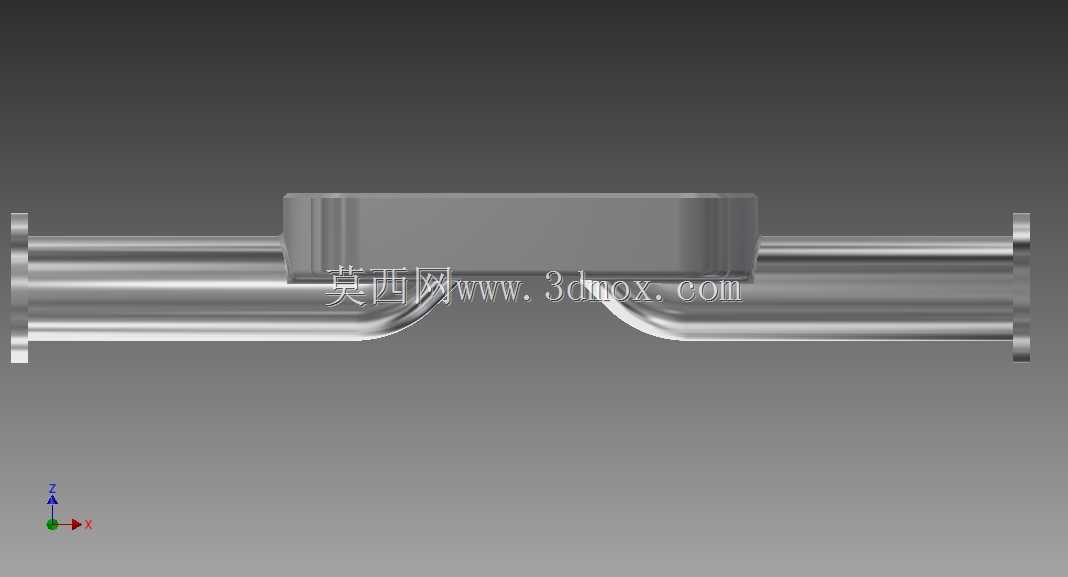

这款隔膜阀主要面向制药、生物工程、食品饮料加工领域的洁净流体管路场景，在无菌原料药输送、注射用水循环、乳制品无菌灌装、生物发酵液进料等工况中承担通断与流量调节作用，相比普通工业阀门，其核心设计目标是消除介质接触区的卫生死角，避免物料残留滋生微生物，满足GMP、FDA相关洁净要求。从结构设计逻辑来看，阀体采用一体式方形法兰基座搭配两个斜向伸出的快装卡盘接口，接口角度经过管路排布优化，能够减少流体在阀腔内的转向阻力，避免直角转弯带来的物料滞留；基座上的四个安装孔采用对称分布设计，安装时可直接通过螺栓固定在罐体侧壁、管路集成阀板或者设备面板上，安装孔的位置公差控制在±0.1mm范围内，能够适配现有主流卫生级管路安装的孔位标准，不需要额外加工转接板。流体接触区域全部采用圆弧过渡设计，没有尖锐棱角或者凹槽结构，隔膜压紧后的密封面与阀体内腔完全齐平，介质流过时不会产生涡流区，日常CIP清洗时清洗液能够完全冲刷到所有接触表面，SIP灭菌时高温蒸汽也能无死角覆盖，不会出现灭菌不彻底的问题。两个伸出的管路接口采用标准卫生级快装卡盘结构，卡盘端面的密封槽尺寸符合行业通用标准，安装时配合卫生级硅胶或者EPDM隔膜、快装卡箍，能够快速完成管路对接，不需要焊接或者螺纹连接，大幅降低洁净管路安装后的污染风险。阀腔的通径设计匹配常用的卫生级管路规格，接口的伸出长度经过核算，既保证卡箍安装时有足够的操作空间，又不会因为伸出过长导致管路支撑点距离过远产生振动应力。设计过程中重点考虑了隔膜的受压变形量，阀座的密封面弧度与隔膜的自然变形曲线完全匹配，阀门关闭时隔膜受力均匀，不会出现局部应力集中导致的隔膜过早破损，同时也能保证在低压工况下的密封可靠性，即使是输送粘度较高的流体介质，也不会出现内漏问题。方形阀体的基座厚度经过强度校核，在承受1.0MPa的管路工作压力时不会产生变形，保证安装面的密封性能，同时阀体的整体重量控制在合理范围，安装在薄壁罐体或者轻型管路支架上也不会产生额外的负载。
