多链轮组链条传动机构三维设计

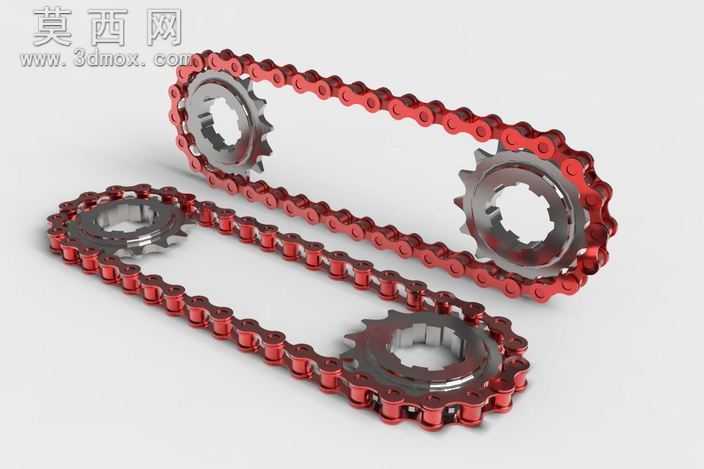

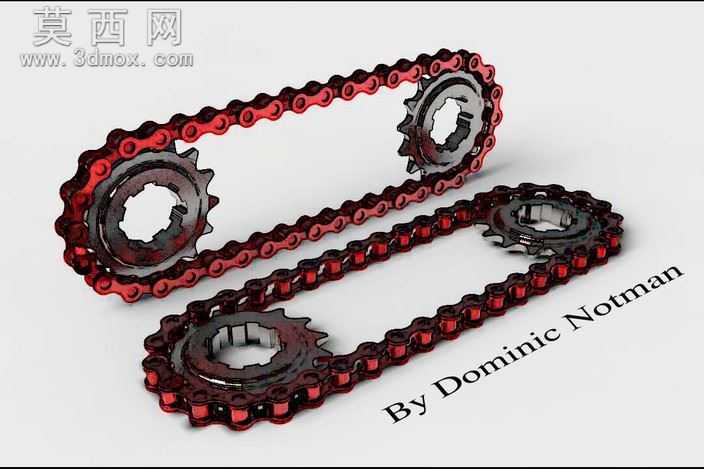

本套链传动机构模型采用专业三维建模软件完成全参数化设计，完整还原了多组链轮与闭合链条配合的传动结构，建模过程中严格遵循机械设计标准，对链轮齿形、链节铰接结构、链条张紧布局都做了精准的参数化定义。模型渲染阶段采用半透明红色金属材质模拟链条外链板，搭配深色金属质感呈现链轮本体，通过光影效果清晰区分不同零件的结构边界，既保留了机械结构的工业质感，也让整体装配关系一目了然。结构设计上，模型包含四组不同齿数的链轮，通过两条闭合滚子链条完成动力的串联传递，链轮的安装位置经过布局优化，既保证了链条与链轮的啮合包角满足传动要求，也通过错落排布实现了紧凑空间内的多轴动力传递，每个链节都按照真实滚子链的结构做了铰接约束还原，可直观演示链传动的运转过程。设计思路围绕典型链传动的教学演示与结构参考需求展开，摒弃了冗余的外部安装结构，重点突出链轮齿廓与链条配合的核心传动关系，链轮的齿形按照标准滚子链链轮参数绘制，链节的内外链板、销轴、滚子结构都做了等比例还原，既可以作为机械设计教学中链传动章节的演示素材，也可为非标传动机构设计提供结构参考。模型装配过程中严格校验了链条与链轮的啮合间隙，避免了传动过程中的干涉问题，不同链轮的齿数差经过合理匹配，可直观展示链传动的转速比变化逻辑，材质渲染上区分了铰接销轴、链板、链轮本体的不同质感，让整体结构的层次更加清晰，方便使用者快速理解链传动的组成与运动原理。
